Олег Мединов

Excel. Мультимедийный курс

Введение

Трудно представить себе компьютер, на котором не установлен Microsoft Office. Этот пакет включает программы, с помощью которых решаются многие повседневные задачи студентов, бухгалтеров, инженеров, менеджеров. Можно было бы перечислить еще огромное количество профессий, для которых приложения пакета Microsoft Office являются незаменимым ежедневным инструментом. Об одной из программ, входящих в этот пакет, пойдет речь в данной книге.

Excel представляет собой редактор электронных таблиц, аналогов которому нет. Конечно, существуют альтернативные редакторы электронных таблиц сторонних производителей, но так сложилось, что по тем или иным причинам они не смогли составить серьезную конкуренцию Excel.

Мы познакомимся с новой версией редактора Excel, входящей в пакет программ Microsoft Office 2007. В эту версию приложения разработчики внедрили принципиально новый интерфейс, благодаря которому работать с Excel стало намного удобнее и быстрее.

Книга ориентирована на теоретическое освещение тех или иных аспектов работы с Microsoft Excel. Практическое применение доступных в Excel инструментов широко освещается в видеолекциях, содержащихся на прилагаемом к книге компакт-диске. В книге приведены ссылки на названия глав видеолекций, в которых освещается материал главы или раздела книги.

От издательства

Ваши замечания, предложения и вопросы отправляйте по адресу электронной почты dgurski@minsk.piter.com (издательство «Питер», компьютерная редакция).

Мы будем рады узнать ваше мнение!

На сайте издательства http://www.piter.com вы найдете подробную информацию о наших книгах.

Руководство по использованию диска

Прежде чем установить прилагаемый к книге диск, внимательно прочтите данное руководство. Это поможет избежать возможных ошибок в работе и в конечном итоге сэкономит ваше драгоценное время.

Установка программы

Чтобы установить мультимедийный курс TeachPro Excel 2007, вставьте диск в привод вашего персонального компьютера. Затем откройте любым известным вам способом содержимое компакт-диска, найдите и запустите файл teachrun.exe. Появится окно установки (рис. 01).

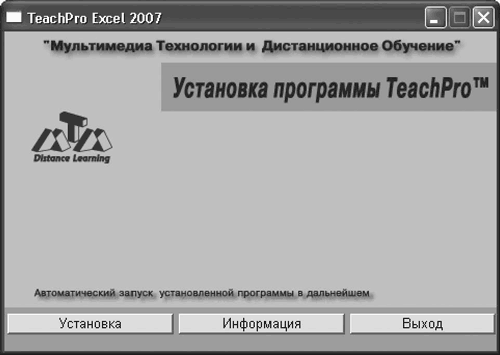

Рис. 01. Диалоговое окно начала установки программы

Нажмите кнопку Установка. После завершения установки программа поинтересуется, хотите ли вы запустить мультимедийный курс сейчас (следует нажать кнопку OK) или позже (следует выбрать вариант Отмена).

Работа с программой

Мультимедийный курс запускается автоматически, когда вы помещаете диск в привод. Однако вы всегда можете запустить видеолекции через главное меню.

Для старта программы через главное меню нужно выполнить следующие действия.

1. Нажмите кнопку Пуск (в левом нижнем углу экрана).

2. В появившемся меню наведите указатель на пункт Программы.

3. Перейдите к пункту TeachPro.

4. Щелкните кнопкой мыши на пункте TeachPro Excel 2007.

Откроется главное рабочее окно мультимедийного курса (рис. 02).

Рис. 02. Рабочее окно мультимедийного курса TeachPro Excel 2007

Для начала создайте свою учетную запись, чтобы следить за процессом обучения (объемом пройденного материала, временем, затраченным на работу с каждым разделом). Для этого нажмите кнопку Регистрация и введите в появившейся для набора строке свое имя или фамилию с клавиатуры.

Удобство подобной функции заключается в том, что данным диском на одном персональном компьютере могут пользоваться несколько человек и каждый будет иметь свою учетную запись и свою историю работы с программой.

Учетную запись можно удалить с помощью кнопки Удалить.

Чтобы выйти из программы, нажмите кнопку Выход.

Для перехода к видеолекциям нажмите кнопку Дальше. Появится окно со списком глав мультимедийного курса (рис. 03).

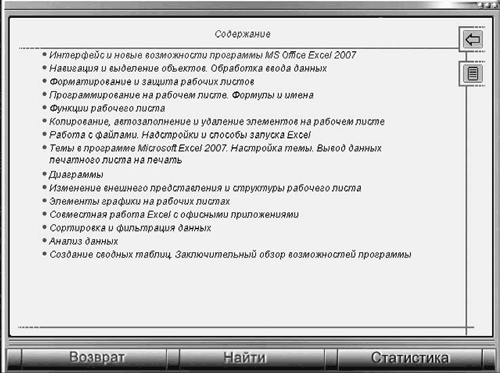

Рис. 03. Содержание диска

Обратите внимание на служебные кнопки Возврат (для возврата на предыдущий уровень), Найти (для перехода к системе поиска), а также на кнопки навигации в верхнем правом углу экрана.

При щелчке кнопкой мыши на названии главы мультимедийного курса вы попадете в окно со списком видеолекций.

Щелкнув на названии видеолекции, вы запустите виртуальный урок: виртуальный преподаватель выполняет различные операции на экране, при этом объясняет происходящее.

Не следует просто слушать виртуального преподавателя, процессом озвучивания можно и нужно управлять. Для этого создана панель управления (рис. 04).

Рис. 04. Панель управления мультимедийного курса

Рассмотрим основные кнопки панели управления и их предназначение.

– остановка видеолекции.

– пауза.

– продолжение видеолекции с текущей позиции.

– перемотка видеолекции на следующую точку.

– перемотка видеолекции на предыдущую точку.

– переход к концу видеолекции.

– переход к началу видеолекции.

– повтор текущего вопроса (в контрольном и тестовом режимах (об этих режимах см. ниже)).

Закладки – переход к панели управления закладками. Система закладок дает возможность отмечать те места в лекциях, которые вас особенно заинтересовали либо остались непонятными, чтобы в дальнейшем снова вернуться к этим темам.

Подсказка – используется только в контрольном и тестовом режимах: когда вы совсем не знаете, как выполнить задание лектора, нажимайте эту кнопку. Поскольку в тестовом режиме вам придется самостоятельно выполнять не одно действие, а целую серию, то и подсказка может быть получена отдельно по каждому из них.

Далее – переход к следующей видеолекции.

Текст – включение режима отображения текста видеолекции.

Оглав – переход к текущей странице оглавления.

На панели есть ползунок для прокрутки видеоурока, индикатор текущего положения и регулятор громкости. На ней также показывается время работы с системой в течение одного сеанса.

Для успешного освоения представленного материала в мультимедийном курсе предусмотрены различные режимы обучения.

• Фильм – непрерывная демонстрация приемов работы с пояснениями лектора.

• Шаг – урок разбивается на определенное количество шагов (частей). Каждый шаг определяет какой-либо фрагмент материала, о котором говорит лектор. После прослушивания одного шага лекция прерывается, и вы можете по выбору начать слушать следующий шаг либо повторить предыдущий.

• Контр. – виртуальный лектор предложит вам самостоятельно выполнить то или иное действие: выбрать какой-либо параметр в меню, нажать кнопку на панели инструментов, применить комбинацию клавиш клавиатуры и т. д. Чаще всего вас попросят самостоятельно повторить те действия, которые лектор только что произвел.

• Тест – этот режим потребует максимум внимания и знания изучаемого предмета: вам придется самостоятельно решить несколько задач, которые поставит виртуальный лектор.

Чтобы завершить работу с видеолекциями, достаточно нажать кнопку

в верхнем правом углу панели управления мультимедийного курса.

Глава 1

Интерфейс Excel 2007 и работа с документами

Что же такое Excel и зачем нужна эта программа

Excel – это мощнейший вычислительный инструмент, хранилище упорядоченных данных, средство для создания различных графиков, расписаний, диаграмм и т. д. Программа Excel может частично или даже полностью автоматизировать многие процессы в вашей работе, избавив вас от рутинных операций, расчетов, тем самым освободив ваше время и увеличив производительность труда.

Чем отличается версия 2007 программы Excel от предыдущих, в частности версии 2003? Рассмотрим некоторые новшества последней версии приложения.

• Организован принципиально новый интерфейс, обеспечивающий быстрый доступ ко всем инструментам, которые вам понадобятся в работе над документами.

• Увеличено допустимое количество ячеек. Теперь лист Excel может содержать до 1 048 576 строк и до 16 384 столбцов, что значительно превышает возможности предыдущей версии.

• Добавлены темы форматирования ячеек и таблиц в документе. Вы можете быстро придать документу особый стиль, используя темы форматирования и оформления.

• Усовершенствован процесс написания формул.

• Добавлены новые средства сортировки и фильтрации данных.

• Изменен инструмент создания различных диаграмм.

• Введен новый объект SmartArt, с помощью которого можно быстро создать красочную и наглядную блок-схему, иерархические схемы, схемы процессов и многое другое.

• Добавлено множество эффектов, которые вы можете применить к внедряемым в документ рисункам, диаграммам и объектам SmartArt.

• Для сохранения документов используются новые файловые форматы на основе XML, что упрощает интеграцию с внешними источниками данных. Впрочем, для совместимости с ранними версиями предусмотрена возможность сохранять документы в форматах файлов предыдущих версий Excel.

Как уже говорилось, главное новшество программы Excel 2007 и некоторых других программ пакета Microsoft Office 2007 – это совершенно новый интерфейс. Вернемся на несколько лет назад. В 1995 году появился пакет Microsoft Office 95, который включал в себя программы Word, Excel, Access, Outlook и др. Далее пакет Office выходил в новых версиях (97, 2000, XP (2002) и 2003). Если брать отдельные программы из этих версий, например Excel или Word, мы не увидим никаких принципиальных отличий. Да, конечно, в новых версиях добавлялись новые функции, менялись цветовые решения, стили кнопок (со временем они становились более «плоскими»), взаимное расположение некоторых кнопок, совершенствовались существующие возможности, но никаких принципиальных различий в интерфейсе этих программ не наблюдалось. Поэтому переход с одной версии Excel на другую не вызывал у пользователя никаких сложностей. Все изменилось с выходом Office 2007.

Программа Excel 2007 обладает, не побоюсь этого слова, революционно новым интерфейсом, построенным по совершенно иному принципу. Для пользователя, впервые начавшего работать с данным приложением, интерфейс, несомненно, удобен. Тем, кто успел поработать с предыдущими версиями Excel, возможно, понадобится время для адаптации. Но, по отзывам многих пользователей, перешедших на Excel 2007 с предыдущих версий, адаптация занимает мало времени. Более того, они отмечают, что работать стало намного удобнее, поскольку сократилось количество различных диалоговых окон, к которым периодически приходится обращаться, а все необходимые элементы управления находятся в буквальном смысле под рукой. Итак, рассмотрим интерфейс программы, а затем более подробно остановимся на его отдельных элементах.

МУЛЬТИМЕДИЙНЫЙ КУРС

Интерфейс программы Excel 2007 описывается в видеолекциях, содержащихся в главе «Интерфейс и новые возможности программы MS Office Excel 2007».

Главное окно программы

Основную часть главного окна (рис. 1.1) программы Excel занимает так называемый лист – белая область, разделенная на прямоугольные ячейки. Это и есть ваша рабочая область, то есть область создаваемого или редактируемого документа. Чуть позже мы познакомимся с листом поближе.

Рис. 1.1. Главное окно программы Excel

Над листом находится строка формул (поле, расположенное слева от значка fx), в которую вводят различные постоянные значения, а также формулы и функции, используемые при работе с документом.

Выше расположена так называемая лента – новый элемент интерфейса программы Excel 2007. На ней имеются различные кнопки, раскрывающиеся списки и флажки, которые вы будете использовать для осуществления различных операций.

Кроме того, новшеством в Excel 2007 является круглая кнопка, расположенная в левом верхнем углу окна программы, которая называется Кнопка «Office». Она вызывает меню с некоторыми важными командами, такими как открытие, сохранение или создание файла, печать и т. д.

Справа от Кнопки «Office» расположена Панель быстрого доступа. По умолчанию на ней находятся кнопки Сохранить, Отменить и Вернуть, но вы можете добавить и другие, например кнопки для вызова наиболее часто используемых команд.

В нижней части окна программы (под листом) размещается строка состояния, в которой отображается различная информация, а в ее правой части имеются кнопки режима просмотра документа и ползунок для изменения масштаба.

Теперь рассмотрим подробнее каждый элемент интерфейса.

Лента

Начнем рассмотрение интерфейса с ленты, поскольку, как говорилось ранее, данная область окна программы претерпела существенные изменения по сравнению с предыдущими версиями Excel. Сверху на рис. 1.2 изображена верхняя часть окна программы Excel XP (2002), а снизу – Excel 2007.

Рис. 1.2. Верхняя часть окна Excel XP (вверху) и Excel 2007 (внизу)

Во всех версиях Excel до версии 2007 окно программы содержало строку меню, а также панели инструментов, кнопки и элементы управления которых дублировали часто используемые команды меню. Пользователь мог самостоятельно создать новые панели, добавить на панель определенные кнопки или удалить их. Вообще, можно было добавить все команды на панели инструментов в виде кнопок и иных элементов управления, но тогда панели инструментов заняли бы основную часть окна программы, что существенно уменьшило бы рабочую область.

В Excel 2007 реализован совершенно иной подход. Меню в данной версии отсутствует полностью. Где же разместились все команды программы, которых, следует заметить, великое множество? Все команды, некогда размещавшиеся в меню, теперь расположены именно на ленте.

Обратите внимание, лента содержит вкладки. Ярлыки вкладок вы видите над лентой (Главная, Вставка, Разметка страницы, Формулы, Данные, Рецензирование и Вид). Попробуйте щелкнуть кнопкой мыши на любом ярлыке, например Вставка. Вид ленты изменится (рис. 1.3). Теперь на ней расположены совершенно другие кнопки и элементы управления, которые так или иначе относятся к командам вставки. С их помощью вы можете вставить в документ таблицу, рисунок, диаграмму и т. д.

Рис. 1.3. Вкладка Вставка

Теперь щелкните кнопкой мыши на вкладке Разметка страницы (рис. 1.4). Вид ленты снова изменился. Теперь стали доступными элементы управления для изменения вида страницы, настройки ее ориентации, задания областей печати и т. д.

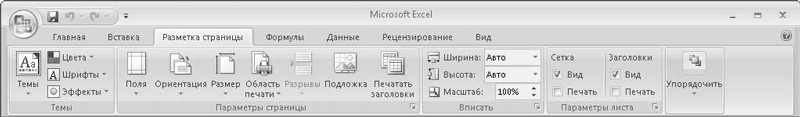

Рис. 1.4. Вкладка Разметка страницы

Таким образом, на вкладках ленты находятся элементы управления для осуществления разных операций. Это позволило сэкономить экранное пространство и избавиться от строки меню.

Но это еще не все. Обратите внимание, что элементы управления, расположенные на каждой вкладке ленты, объединены в несколько групп, то есть заключены в рамки. Название группы вы видите в нижней части рамки. Так, в группе Буфер обмена вкладки Главная есть кнопки для выполнения операций с буфером обмена. В группе Шрифт находятся элементы управления для форматирования текста (здесь вы можете выбрать шрифт, изменить его атрибуты, цвет, размер и т. д.). В группе Выравнивание вы видите элементы управления для задания типа выравнивания и различных отступов.

Как говорилось ранее, количество используемых диалоговых окон в программе Excel 2007 сократилось. Но некоторые из них все же используются. Обратите внимание на кнопки, расположенные в правом нижнем углу некоторых групп вкладки. Они вызывают диалоговые окна, относящиеся к данной группе. Нажмите кнопку, расположенную в правом нижнем углу группы Шрифт вкладки Главная, появится диалоговое окно Формат ячеек, в котором содержатся расширенные средства форматирования символов. Например, на ленте нет кнопок, с помощью которых можно присвоить шрифту атрибут Зачеркнутый или Надстрочный, для этого необходимо вызвать диалоговое окно Формат ячеек. Иными словами, диалоговые окна несколько дополняют ленту, позволяя выбрать недоступные на ленте команды. Отметим, что программа Excel 2007 содержит как собственные, совершенно новые диалоговые окна, так и унаследованные от предыдущих версий.

Кроме того, в Excel 2007 ведено еще одно новое понятие – галерея. Это своего рода графическое меню, содержащее определенные образцы. Лучше познакомиться с галереей на примере.

• Щелкните кнопкой мыши на вкладке Главная ленты.

• Нажмите кнопку Стили ячеек, расположенную в группе Стили вкладки Главная. Появится галерея стилей ячеек (рис. 1.5).

Рис. 1.5. Галерея стилей

В данной галерее вы видите доступные стили, которые можно применить к выделенным ячейкам. Стиль включает в себя цвет ячейки, шрифт текста, а также формат данных. Помимо графических образцов галерея содержит также две команды (эти команды расположены в нижней части галереи). Названия команд достаточно информативны: вы можете создать собственный стиль (который также будет помещен в галерею) или объединить несколько стилей.

Кнопки, содержащие небольшую стрелку в нижней или правой части, открывают галерею или вложенные меню. Иными словами, одна кнопка может содержать несколько команд (или вариантов одной команды) и эти команды или варианты выбираются во вложенном меню.

Каждый элемент управления ленты снабжен достаточно подробной всплывающей подсказкой. Подведите указатель мыши к кнопке Условное форматирование в группе Стили вкладки Главная. Появится всплывающая подсказка, содержащая не только текстовую, но и графическую информацию (рис. 1.6).

Рис. 1.6. Графическая всплывающая подсказка

Итак, лента – это новый элемент интерфейса. Ее содержимое динамически меняется в зависимости от того, какая вкладка выбрана. Кроме того, на ленте могут появляться и другие вкладки. Например, при работе с диаграммами или рисунками на ленте появится несколько дополнительных вкладок, на которых будут отображены элементы управления для работы с данными объектами. Как только вы снимете выделение с рисунков или диаграмм, данные вкладки исчезнут. Таким образом, некоторые вкладки на ленте появляются именно тогда, когда они нужны.

Требуется время, чтобы запомнить, какие команды на каких вкладках ленты находятся, поскольку вкладок на ленте гораздо меньше, чем, скажем, команд в строке меню предыдущих версий Excel. Так, не совсем понятно, почему кнопка Макросы, открывающая доступ к различным операциям с макросами, находится на вкладке Вид.

Как вы уже заметили, все операции на ленте мы выполняли с помощью мыши. Однако разработчики предусмотрели возможность использования клавиатуры для навигации по ленте и активизации команд. Самое интересное, что вам не нужно запоминать горячие клавиши для вызова какой-либо команды, лента сама подсказывает, какую клавишу следует нажать для выбора нужной вкладки или выполнения той или иной команды.

1. Нажмите клавишу Alt. Обратите внимание, что под ярлыками вкладок, кнопками Панели быстрого доступа и на Кнопке «Office» появились квадратики с буквами. Например, вкладка Вставка обозначена буквой С (рис. 1.7).

Рис. 1.7. Подсказки горячих клавиш на ленте

2. Нажмите клавишу С. Вкладка Вставка ленты будет активизирована, при этом каждая кнопка и элемент управления вкладки Вставка теперь обозначены квадратиками с буквами.

3. Нажмите клавишу З. Появится диалоговое окно Вставка рисунка, в котором можно выбрать рисунок для вставки в документ.

Чтобы выключить режим выбора команд с клавиатуры, нужно повторно нажать клавишу Alt.

Лента – фиксированный элемент интерфейса программы Excel. Вы не можете поменять местами вкладки, добавить или удалить отдельные кнопки, но можете свернуть ленту, увеличив тем самым рабочую область документа. Для этого нужно выполнить следующие действия.

• Щелкните правой кнопкой мыши на любом участке ленты.

• В появившемся контекстном меню выполните команду Свернуть ленту. Теперь в окне программы вы будете видеть только ярлыки вкладок ленты (рис. 1.8).

Рис. 1.8. Лента свернута

Если щелкнуть кнопкой мыши на любом ярлыке ленты, указанная вкладка будет активизирована и на ленте появятся элементы управления, расположенные на данной вкладке. После выбора на открытой вкладке определенной команды лента вновь автоматически будет свернута.

Чтобы вернуть ленту в первоначальный вид, следует щелкнуть правой кнопкой мыши на ярлыке любой вкладки ленты и в появившемся контекстном меню вновь выполнить команду Свернуть ленту.

Кнопка «Office»

Напомним, что Кнопка «Office» – это круглая кнопка с эмблемой пакета Microsoft Office 2007, расположенная в правом верхнем углу окна программы, которая содержит меню с некоторыми основными командами (рис. 1.9).

Рис. 1.9. Меню Кнопки «Office»

Рассмотрим эти команды.

• Создать. Создает новый документ.

• Открыть. Вызывает диалоговое окно открытия ранее созданного документа.

• Сохранить. Сохраняет текущий документ под тем же именем и в той же папке. Если документу еще не присвоено название, появляется диалоговое окно Сохранить как, где следует указать имя файла и папку, в которую он будет сохранен.

• Сохранить как. В отличие от вышеописанной команды всегда вызывает диалоговое окно Сохранить как. Кроме того, вы можете нажать кнопку со стрелкой, расположенную справа, и тем самым открыть меню для выбора формата сохраняемого файла. Дело в том, что файлы Excel по умолчанию сохраняются в формате XLSX – это новый формат файлов, в предыдущих версиях программы Excel использовались файлы формата XLS. Файлы, сохраненные в формате XLSX, не откроются ни в одной из предыдущих версий Excel. Если вы хотите открывать документы в ранних версиях программы Excel, выполните команду Книга Excel 97-2003. В этом случае ваш документ будет преобразован в формат XLS, понятный любой предыдущей версии программы Excel, вплоть до версии 97. При этом могут быть потеряны или преобразованы некоторые объекты документа, например объекты SmartArt преобразуются в обычную графику и станут недоступны для редактирования, но об этом чуть позже. Excel 2007, наоборот, способен открывать как файлы собственного формата (XLSX), так и файлы, созданные в предыдущих версиях (XLS).

• Печать. Вызывает вложенное меню, с помощью команд которого можно отправить документ на печать на принтер, используемый по умолчанию, отобразить диалоговое окно настройки принтера или перейти в режим предварительного просмотра документа, где можно посмотреть, как ваш документ будет выглядеть на бумаге.

• Подготовить. Открывает подменю, которое содержит команды для подготовки документа. Кроме того, вы можете назначить права доступа к вашему документу, зашифровать его, присвоить документу атрибут Окончательный (что делает невозможным его дальнейшее редактирование) и многое другое.

• Отправить. Отправляет текущий документ адресату по факсу или через Интернет.

• Опубликовать. Используется при коллективной работе или корпоративном документообороте. Документ опубликовывается на сервере и становится доступным всем или определенным категориям пользователей сети.

• Закрыть. Закрывает текущий документ. Если в документе содержатся несохраненные изменения, появляется диалоговое окно с предложением сохранить эти изменения.

В нижней части меню Кнопки «Office» содержатся две кнопки.

• Параметры Excel. Открывает диалоговое окно настройки различных параметров программы Excel. Это диалоговое окно, а также настройку некоторых параметров мы рассмотрим ниже.

• Выход из Excel. Закрывает программу Excel и все открытые документы. Если в документах содержатся несохраненные изменения, вам будет предложено сохранить их.

Таким образом, Кнопка «Office» обеспечивает доступ к основным операциям над документами и к настройкам программы. Нетрудно догадаться, что данная кнопка при работе над документом не так часто используется: в начале работы вы открываете или создаете документ, в конце – сохраняете и закрываете его. В процессе работы, вероятно, придется всего несколько раз обратиться к меню Кнопки «Office», например, чтобы распечатать документ или загрузить какой-нибудь другой. Возможно, именно по причине нечастого использования команды Кнопки «Office» не были вынесены на ленту.

Панель быстрого доступа

Панель быстрого доступа – это вспомогательная панель, расположенная справа от Кнопки «Office», на которую вы можете добавить кнопки и элементы управления, используемые наиболее часто. По умолчанию Панель быстрого доступа содержит всего три кнопки: Сохранить (эквивалентна одноименной команде в меню Кнопки «Office»), Отменить и Вернуть. Справа расположена еще одна кнопка, которая вызывает меню настройки Панели быстрого доступа (рис. 1.10).

Рис. 1.10. Меню кнопки Настройка панели быстрого доступа

В меню кнопки Настройка панели быстрого доступа расположены некоторые команды, которые вы можете добавить на Панель быстрого доступа, например Быстрая печать, Орфография, Создать, Открыть и т. д. Команды, уже добавленные на Панель быстрого доступа, отмечены флажками. Чтобы добавить какую-либо из предложенных команд, достаточно щелкнуть на ней кнопкой мыши. При этом соответствующая кнопка появится на Панели быстрого доступа, а слева от выбранной команды будет установлен флажок. Чтобы убрать кнопку с Панели быстрого доступа, нужно так же щелкнуть кнопкой мыши на одноименной команде, сняв флажок.

Однако набор предлагаемых команд, как видите, ограничен. Вы имеете возможность добавить на Панель быстрого доступа также команды, не попавшие в список меню кнопки Настройка панели быстрого доступа. Для этого необходимо выполнить следующие действия.

1. Нажмите кнопку Настройка панели быстрого доступа.

2. В появившемся меню выполните команду Другие команды. Откроется диалоговое окно Параметры Excel в категории Настройка (рис. 1.11).

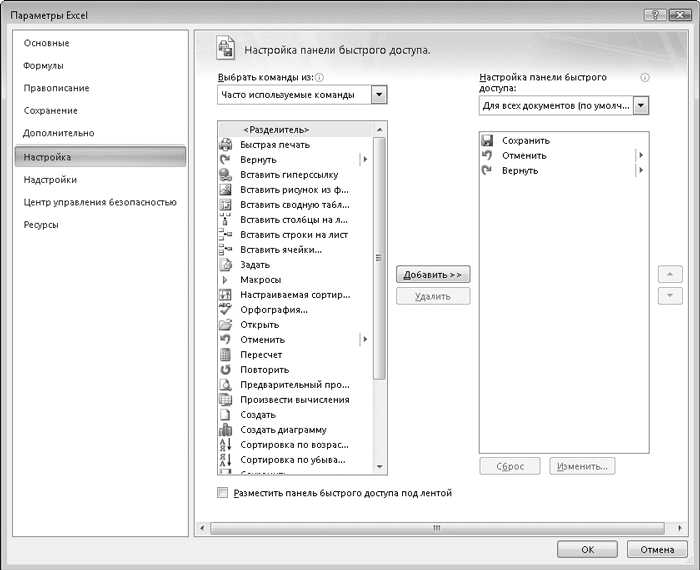

Рис. 1.11. Категория Настройка диалогового окна Параметры Excel

3. В раскрывающемся списке Выбрать команды из выберите название вкладки ленты. В списке, расположенном ниже, отобразятся команды этой вкладки.

4. Выделите нужную команду.

5. Нажмите кнопку Добавить. Выделенная команда будет добавлена в список, расположенный справа, в котором отображаются все команды, добавленные на Панель быстрого доступа.

6. Если вам нужно удалить команду с Панели быстрого доступа, выделите данную команду в правом списке и нажмите кнопку Удалить.

Измененная Панель быстрого доступа может использоваться по умолчанию во всех вновь создаваемых и открываемых документах или применяться только в одном из открытых документов. Чтобы изменения на Панели быстрого доступа применялись для всех документов, нужно в правом верхнем раскрывающемся списке выполнить команду Для всех документов (по умолчанию). Если же изменения необходимо применить для одного из открытых документов, следует в этом же раскрывающемся списке выбрать имя данного документа.

Чтобы поменять кнопки на Панели быстрого доступа местами, нужно выделить в правом списке команду и нажимать кнопки со стрелками вверх и вниз (расположены справа от списка) до тех пор, пока выделенная команда не окажется в нужной позиции относительно остальных. Верхние команды в списке располагаются слева на Панели быстрого доступа. После настройки Панели быстрого доступа следует применить изменения, нажав кнопку ОК. При этом диалоговое окно Параметры Excel автоматически закроется.

Обратите внимание на команду Разместить под лентой в меню кнопки Настройка панели быстрого доступа. Выполнив данную команду, вы разместите Панель быстрого доступа под лентой (над строкой формул), при этом вышеуказанная команда в меню кнопки Настройка панели быстрого доступа меняется на Разместить над лентой. Нетрудно догадаться, что данная команда возвращает Панель быстрого доступа в исходную позицию.

Итак, Панель быстрого доступа – удобный элемент интерфейса, позволяющий вам быстро получить доступ к определенным командам, которыми вы часто пользуетесь. Например, если вы часто обращаетесь к командам, расположенным на разных вкладках ленты, вы можете расположить их на Панели быстрого доступа. Таким образом, вам не придется часто переключаться между разными вкладками ленты, чтобы выполнить данные команды: элементы управления Панели быстрого доступа отображаются всегда, независимо от того, какая вкладка ленты активизирована. Это позволит вам сэкономить некоторое время при работе над документом. Конечно, это секунды, а возможно, и доли секунды, но при частой навигации по вкладкам ленты и поиске нужных команд эти секунды могут сложиться в минуты и даже десятки минут, а это уже существенная экономия времени.

Книга и лист

В данном разделе мы рассмотрим наиболее важную часть окна программы, без которой работа с Excel немыслима. Речь идет о рабочей области, или рабочем поле, в которое, собственно, и вводятся различные данные, функции, формулы и где производятся вычисления.

Рабочий документ Excel называется книгой. Книга, в свою очередь, может состоять из одного или нескольких листов. По умолчанию книга содержит три листа: вы видите ярлыки с надписями Лист1, Лист2 и Лист3 в нижней части рабочей области (рис. 1.12).

Рис. 1.12. Ярлыки листов

Эти ярлыки служат, во-первых, для отображения названия листа, а во-вторых, для переключения между листами. Данные на разных листах могут быть как независимыми друг от друга, так и связанными с данными и формулами на других листах.

Обратите внимание на четыре кнопки, расположенные слева от ярлыков листов. Первая кнопка делает активным первый лист книги, вторая – предыдущий (относительно активного), третья – следующий (относительно активного), а четвертая – последний.

Добавление нового листа и удаление существующего

Вы можете добавить в книгу листы или удалить уже существующие. Для добавления нового листа нужно щелкнуть кнопкой мыши на ярлыке, расположенном справа от ярлыка последнего листа. В конец книги появится новый лист с автоматически сгенерированным названием, которое и отобразится на ярлыке вновь созданного листа, а сам новый лист станет активным.

Кроме того, добавить новый лист можно следующим образом.

• Нажмите правую часть кнопки Вставить, расположенной в группе Ячейки вкладки Главная ленты.

• В появившемся меню выполните команду Вставить Лист. При этом новый лист будет вставлен не в конец книги, а перед активным листом.

Чтобы удалить существующий лист, нужно щелкнуть правой кнопкой мыши на его ярлыке и в появившемся контекстном меню выполнить команду Удалить. Кроме того, вы можете удалить активный лист. Щелкните кнопкой мыши на правой части кнопки Удалить в группе Ячейки вкладки Главная ленты и в появившемся меню выполните команду Удалить лист.

Переименование и перемещение листов

По умолчанию листы именуются как Лист1, Лист2, Лист3 (Sheet1, Sheet2, Sheet3 в англоязычной версии) и т. д. Однако часто требуется для удобства переименовать листы. Например, если на каждом листе книги содержатся статистические или расчетные данные за определенные месяцы, вероятно, было бы уместным назвать эти листы Январь, Февраль, Март и т. д.

Чтобы переименовать лист, необходимо выполнить следующие дей ствия.

1. Щелкните правой кнопкой мыши на ярлыке листа, который требуется переименовать.

2. В появившемся контекстном меню выполните команду Переименовать. Текущее название будет выделено.

3. Не сбрасывая выделения, введите новое название листа (щелкать кнопкой мыши нигде не нужно, иначе выделение будет сброшено), после чего нажмите клавишу Enter или щелкните кнопкой мыши на любом участке листа за пределами ярлыка. Лист будет переименован.

Иногда возникает необходимость переместить листы, то есть поменять их взаимное расположение. Для этого нужно поместить указатель мыши на ярлык листа, который вы хотите переместить, а затем, нажав и удерживая кнопку мыши, переместить указатель вправо или влево, пока появившийся треугольный маркер не окажется между ярлыками листов, между которыми должен быть расположен перемещаемый лист. После чего следует отпустить кнопку мыши (рис. 1.13).

Рис. 1.13. Перемещение листа

ВНИМАНИЕ

Название листа – это не только информационная составляющая вашего документа. Любые данные на листе имеют адрес, в состав которого также входит и название листа, то есть программа должна знать, на каком листе находятся те или иные данные. Поэтому отсутствие названия у листа, а также использование некоторых знаков в названии («?», «\», «*», «[», «]» и др.) недопустимо. Кроме того, название листа не может содержать более 31 знака. Старайтесь давать листам краткие и понятные названия.

Ячейка и ее адрес

Лист книги состоит из ячеек. Ячейка – это прямоугольная область листа. Щелкните кнопкой мыши на любом участке листа, в этом месте будет выделена прямоугольная область (обведена жирной рамкой). Вы выделили отдельную ячейку.

В ячейки вводятся текст, данные и различные формулы и функции.

Обратите внимание на поле, расположенное слева от строки формул. В данном поле указан адрес выделенной ячейки. Что представляет собой адрес? Адрес – это координаты ячейки, определяемые столбцом и строкой, в которых эта ячейка находится. Столбцы и строки имеют нумерацию (цифровую или буквенную). Адрес ячейки может быть представлен в двух форматах. По умолчанию используется числовая нумерация строк и буквенный индекс столбцов. Так, если ячейка находится в девятой строке столбца G, то адрес этой ячейки – G9. Если ячейка расположена в третьей строке столбца B, адресом ячейки будет B3. Все очень просто, помните знаменитую игру «Морской бой»?

Однако формат адреса ячейки можно изменить. Рассмотрим, что это за формат.

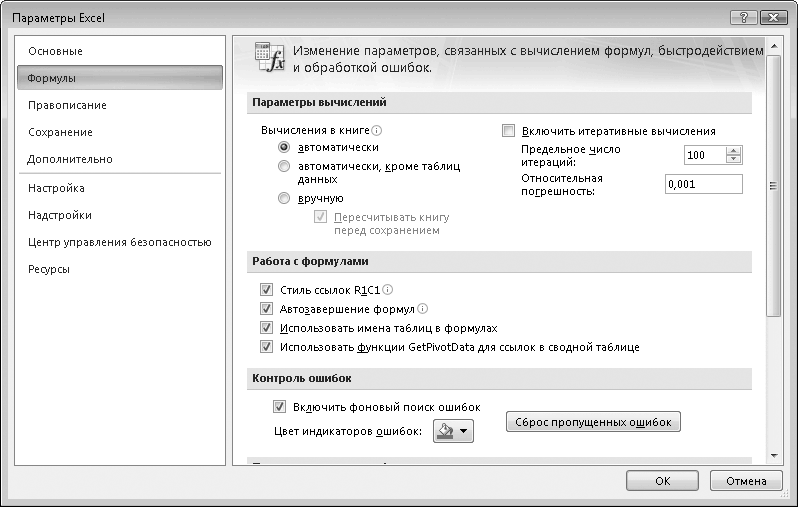

1. Нажмите Кнопку «Office».

2. В появившемся меню нажмите кнопку Параметры Excel.

3. В открывшемся диалоговом окне щелкните кнопкой мыши на строке Формулы в списке, расположенном в левой части окна. Содержимое диалогового окна изменится.

4. Установите флажок Стиль ссылок R1C1, после чего нажмите кнопку ОК, чтобы применить изменения.

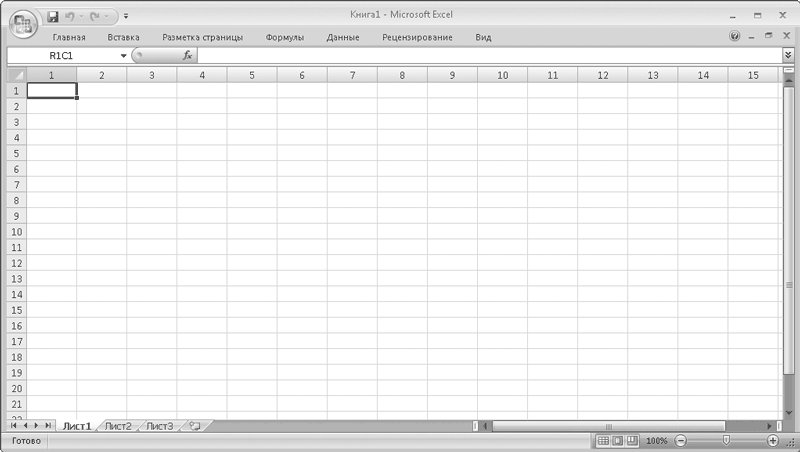

Обратите внимание, теперь и столбцы, и строки пронумерованы цифрами. Каким же образом указываются координаты ячейки в данном случае? Выделите любую ячейку и посмотрите на поле Имя (слева от строки формул). Теперь адрес ячеек выглядит как RXCY, где X – это номер строки, аY– номер столбца; R – это первая буква слова Row (Строка), а C – Column (Столбец). Иными словами, если ячейка имеет адрес R4C7, значит, эта ячейка находится в четвертой строке седьмого столбца. Как видите, и здесь все просто. При создании сложных таблиц с различными перекрестными ссылками часто используют именно такой формат адресов ячеек.

Для чего нужен адрес ячейки? В первую очередь для того, чтобы ячейка могла быть источником данных для формул в других ячейках. О формулах мы будем говорить ниже, но, забегая вперед, поясню. Допустим, в ячейке R1C3 указана формула =R1C1+R1C2. Как только вы введете в ячейки R1C1 и R1C2 числа, результат сложения этих чисел отобразится в ячейке R1C3, то есть формула в ячейке R1C3 использует в качестве переменных значения, указанные в ячейках R1C1 и R1C2.

Адрес ячейки может быть абсолютным или относительным. В абсолютном адресе (его мы только что рассмотрели) указывается ссылка на конкретную строку и конкретный столбец. Однако при создании различных формул часто используют относительный адрес, в котором указывается позиция ячейки относительно какой-либо другой (чаще всего той, в которую введена формула). Например, адрес RC[-1] означает, что ячейка находится в той же строке, но на один столбец левее, а адрес R[3]C[-2] указывает, что эта ячейка находится на три строки ниже и на два столбца левее. Таким образом, формула, которую мы рассматривали в ячейке R1C3, в относительном виде будет выглядеть так: =RC[-2]+RC[-1] (сумма содержимого ячейки, расположенной двумя столбцами левее, и ячейки, расположенной одним столбцом левее). Относительный адрес автоматически указывается в формулах, когда вы не вводите адрес ячеек, а выделяете их с помощью мыши.

Если в формуле участвует ячейка, находящаяся на другом листе, нужен дополнительный идентификатор, поскольку адреса ячеек на разных листах совпадают. Если необходимо добавить ссылку на ячейку, расположенную на другом листе, следует в начало адреса поместить имя листа и восклицательный знак (без пробелов). Например, адрес Лист3!R2C3 говорит о том, что данная ячейка находится по адресу R2C3 на листе Лист3.

На первый взгляд это может показаться сложным, но не нужно пугаться. На самом деле почти никто не указывает адреса ячеек вручную. При вводе формулы достаточно щелкнуть кнопкой мыши на нужной ячейке, и ее относительный адрес автоматически будет подставлен в формулу. Когда мы доберемся до создания формул, вы убедитесь в этом.

Размеры ячеек

По умолчанию размеры всех ячеек равны. Иногда требуется изменить размер ячейки, чтобы в ней полностью отображались текст или число. Вы не можете изменить размер отдельной ячейки, можно только увеличить или уменьшить ширину столбца либо высоту строки.

Чтобы изменить ширину столбца, нужно поместить указатель мыши на панель нумерации столбцов в область между двумя столбцами так, чтобы он принял вид противоположно направленных стрелок. Затем, нажав и удерживая кнопку мыши, следует переместить указатель влево или вправо – ширина столбца будет изменяться. Все столбцы, расположенные правее, будут двигаться, но ширина их изменяться не будет. Чтобы изменить высоту строк, необходимо производить аналогичные манипуляции на панели нумерации строк.

Создание новой книги

При запуске программы Excel новая книга создается автоматически. Однако, возможно, создать новую книгу вам понадобится в процессе работы. Excel может работать с несколькими документами одновременно.

Чтобы создать новую книгу, нужно нажать Кнопку «Office» и в появившемся меню выполнить команду Создать. Появится диалоговое окно Создание книги (рис. 1.14).

Рис. 1.14. Диалоговое окно Создание книги

Если вы хотите создать пустую книгу, выберите категорию Пустые и последние в области Шаблоны, а затем дважды щелкните кнопкой мыши на образце Новая книга в основной части диалогового окна. Диалоговое окно при этом будет закрыто, а новая книга создана.

Чтобы быстро создать пустую книгу, можно воспользоваться сочетанием клавиш Ctrl+N, при этом диалоговое окно Создание книги не появляется.

МУЛЬТИМЕДИЙНЫЙ КУРС

Некоторые материалы данной главы освещены в видеолекциях, содержащихся в главе «Работа с файлами. Надстройки и способы запуска Excel».

Шаблоны

Программа Excel предлагает множество готовых шаблонов оформления документа. Вы можете выбрать готовый шаблон, а затем просто подставить в ячейки свои данные. С помощью шаблонов быстро подготавливают, например, такие документы, как бланки, ведомости, календари, отчеты, счета и т. д.

Чтобы создать документ на основе шаблона, нужно нажать Кнопку «Office» и в появившемся меню выполнить команду Создать. Появится диалоговое окно Создание книги.

Чтобы просмотреть шаблоны, установленные с программой Excel, необходимо щелкнуть кнопкой мыши на категории Установленные шаблоны в области Шаблоны (в левой части диалогового окна). При этом в центральной части диалогового окна отобразятся миниатюры доступных шаблонов.

Щелкнув кнопкой мыши на любой миниатюре, вы увидите увеличенное изображение шаблона в правой части диалогового окна (рис. 1.15).

Рис. 1.15. Выбор шаблона

Итак, чтобы создать документ на основе шаблона, нужно найти подходящий шаблон и дважды щелкнуть кнопкой мыши на его миниатюре в диалоговом окне.

Если у вас имеется доступ в Интернет, вы можете воспользоваться расширенным набором шаблонов. Категории дополнительных шаблонов находятся в группе Microsoft Office Online (Microsoft Office в сети). Как только вы щелкнете кнопкой мыши на определенной категории, произойдет загрузка шаблонов данной категории с сервера Microsoft, и через некоторое время (необходимое для загрузки шаблонов) их миниатюры появятся в диалоговом окне Создание книги. Кроме того, вместо миниатюр шаблонов в диалоговом окне могут появиться ссылки на группы шаблонов. Например, если выбрать категорию Календари, в диалоговом окне появятся ссылки Календари на 2008 г., Календари на 2007 г., Календари на 2006 г., Календари на учебный год и т. д., то есть вам предлагается выбрать категорию календарей.

После выбора категории в диалоговом окне появляются миниатюры шаблонов (рис. 1.16).

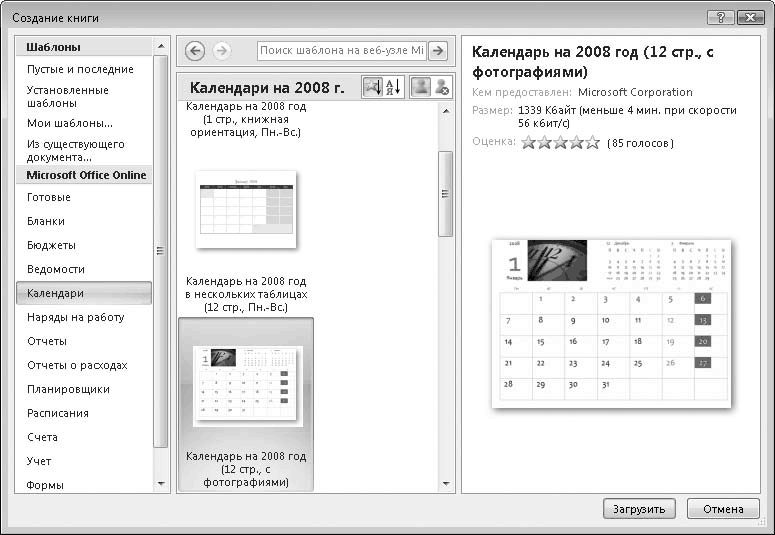

Рис. 1.16. Шаблоны с сервера Microsoft

При попытке загрузки шаблонов автоматически запускается проверка подлинности программы Excel и всего пакета Office в целом. Если на вашем компьютере установлена нелицензионная версия программы, вы получите соответствующее сообщение и в загрузке шаблона вам будет отказано. Иными словами, пользоваться «подарками» от Microsoft (а шаблонов на сайте Microsoft действительно много, и они очень красочные) могут только пользователи легального программного обеспечения.

Сохранение документа

После работы с документом его следует сохранить на жестком диске или ином носителе.

Чтобы сохранить документ, нужно нажать Кнопку «Office» и в появившемся меню выполнить команду Сохранить как. В открывшемся диалоговом окне Сохранение документа (рис. 1.17) выберите папку, в которую будет сохранена книга, а затем в поле Имя файла введите имя документа.

Рис. 1.17. Диалоговое окно Сохранение документа

Далее следует выполнить один важный шаг. Если в дальнейшем вы будете работать с данным документом только в программе Excel версии 2007, то в раскрывающемся списке Тип файла выберите пункт Книга Excel. Файл будет сохранен с расширением XLSX.

Если данный документ вы планируете открывать и в более ранних версиях Excel, в раскрывающемся списке Тип файла выберите пункт Книга Excel 97-2003. При этом файл будет сохранен с расширением XLS. При этом следует учитывать, что некоторые функции, недоступные в предыдущих версиях программы, будут преобразованы в совместимый формат, но станут недоступными для редактирования. В частности, объекты SmartArt будут преобразованы в обычную растровую графику, то есть вы не сможете изменить стиль этих объектов, надписи и т. д. Однако все формулы, функции и вычисления будут сохранены корректно.

Созданную книгу можно сохранить и в виде шаблона. Допустим, вы подготавливаете однотипные документы (например, отчеты), которые содержат определенный текст, таблицы, форматирование и формулы. Ежемесячно вам нужно менять только данные в этих документах. Можно один раз создать документ, сохранить его в виде шаблона, а затем создавать новый документ на основе данного шаблона. Все, что вам останется, это ввести нужные данные.

Чтобы сохранить книгу как шаблон, нужно в раскрывающемся списке Тип файла диалогового окна Сохранение документа выбрать пункт Шаблон Excel или Шаблон Excel 97-2003. Если в книге используются макросы, следует выбрать пункт Шаблон Excel с поддержкой макросов. Созданные вами шаблоны появляются в списке диалогового окна Создание книги.

Чтобы сохранить изменения в ранее сохраненном документе, достаточно нажать кнопку Сохранить на Панели быстрого доступа или воспользоваться сочетанием клавиш Ctrl+S. Документ сохраняется в ранее указанную папку под ранее указанным именем и в ранее указанном формате, при этом диалоговое окно Сохранение документа не появляется.

Перед закрытием документа приложение проверяет его, и если с момента последнего сохранения в нем произошли какие-либо изменения, Excel предложит вам сохранить книгу. Иными словами, в программе имеется защита от случайного закрытия измененного документа.

В процессе работы рекомендуется периодически сохранять документ. Допустим, вы работаете с большим документом и произвели в нем много изменений. Никто не застрахован от скачка электроэнергии или банального зависания компьютера. В этом случае вся работа, которая была вами произведена с момента последнего сохранения, может быть утеряна. Чтобы этого не произошло, следует чаще сохранять документ.

В программе Excel предусмотрена функция автоматического сохранения документа через заданный интервал времени. Чтобы активизировать эту функцию, нужно выполнить следующие действия.

1. Нажмите Кнопку «Office».

2. В появившемся меню нажмите кнопку Параметры Excel.

3. В открывшемся диалоговом окне выберите категорию Сохранение.

4. Установите флажок Автосохранение каждые, а в поле, расположенном правее, укажите интервал автоматического сохранения документа (рис. 1.18).

Рис. 1.18. Установка автоматического сохранения

Программа автоматически будет сохранять все открытые в ней документы через заданный интервал времени. Таким образом, установив интервал автоматического сохранения документа равным, например, пяти минутам, при возникновении ранее указанных неприятностей вы потеряете результат последних пяти минут работы.

Открытие ранее сохраненного документа

Чтобы загрузить в программу ранее сохраненную книгу, нужно выполнить следующие действия.

1. Нажмите Кнопку «Office».

2. В появившемся меню выполните команду Открыть.

3. В открывшемся диалоговом окне Открытие документа выберите папку, в которой хранится документ, затем выделите нужный файл и нажмите кнопку Открыть. Документ будет загружен в программу.

Если требуется найти файлы определенного типа, вы можете установить фильтр. Например, чтобы отобразить только файлы шаблонов, можно в раскрывающемся списке, расположенном справа от поля Имя файла, выполнить команду Шаблоны, при этом все файлы, не являющиеся шаблонами Excel, будут скрыты. Если выбран пункт Все файлы Excel, в диалоговом окне вы увидите все файлы, которые можно открыть с помощью программы Excel: книги, шаблоны, файлы XML, базы данных dBase или Access и т. д.

При открытии файлов, содержащих макросы, может появиться сообщение об опасности. Вам будет предложено на свой страх и риск продолжить открытие файла или отключить используемые в нем макросы. Дело в том, что макросы могут содержать вредоносный программный код, поэтому к файлам с макросами, полученным из сомнительных источников, следует относиться с подозрением.

Виды документа

По умолчанию книга представлена в виде Обычный. Вы работаете с таблицами, но совершенно не можете представить, как ваши листы будут выглядеть на бумаге при печати документов. В Excel 2007 впервые применен новый вид документа, который называется Разметка страницы.

Виды документа выбирают в группе Режимы просмотра книги вкладки Вид ленты.

В режиме Разметка страницы вы можете работать с документом, но при этом видеть его в виде печатной страницы (рис. 1.19). Таким образом, есть возможность отформатировать данные так, чтобы они умещались на странице и не выходили за ее пределы.

Рис. 1.19. Режим Разметка страницы

Для удобства сверху и слева страницы расположены линейки, которые позволяют точно ориентировать объекты на листе.

Нажав кнопку Показать или скрыть, вы откроете панель с флажками. Устанавливая (снимая) данные флажки, вы можете отобразить (скрыть) линейки, сетку (то есть экранные границы ячеек), строку формул или заголовки столбцов и строк.

В режиме Полноэкранный режим окно программы разворачивается на весь экран. При этом скрываются лента, строка формул, строка состояния и другие элементы интерфейса. На экране остается только лист с заголовками строк и столбцов (рис. 1.20). Чтобы выйти из полноэкранного режима, нужно нажать клавишу Esc.

Рис. 1.20. Полноэкранный режим

Если вы работаете с несколькими документами одновременно, чтобы переключиться между этими документами, нажмите кнопку Перейти в другое окно в группе Окно вкладки Вид и в появившемся списке выберите название документа, который хотите сделать активным.

Кроме того, на вкладке Вид имеются кнопки, позволяющие выполнять различные действия, связанные с отображением документа на экране.

Итак, в данной главе мы познакомились с основными компонентами окна программы Excel 2007 и, главное, с рабочей областью программы: книгой и листами. В дальнейшем вы узнаете об этих компонентах еще много нового, но для первого знакомства этого вполне достаточно.

Глава 2

Ввод данных. Типы, или форматы, данных

Работа с документами Excel сопряжена с вводом и обработкой различных данных, то есть ин формации, которая может быть текстовой, числовой, финансовой, статистической и т. д.

МУЛЬТИМЕДИЙНЫЙ КУРС

Методы ввода и обработки данных демонстрируются в видеолекциях, содержащихся в главе «Навигация и выделение объектов. Обработка ввода данных».

Ввод данных

Данные указывают в ячейках листа. Чтобы в дальнейшем эту информацию можно было обработать или использовать для каких-либо расчетов, данные следует вводить в разные ячейки. Таким образом, данные приобретут адрес, по которому их можно будет найти или добавить в различные формулы.

Ввод данных осуществляется достаточно просто.

1. Щелкните кнопкой мыши на любой ячейке. По периметру ячейки появится жирная рамка, которая означает, что данная ячейка стала активной. Обратите внимание также на поле адреса ячейки: в нем будет указан адрес выделенной ячейки.

2. Введите с клавиатуры любое слово или число, и оно появится в ячейке. Иными словами, ввод данных осуществляется так же, как в текстовом редакторе (рис. 2.1). Но есть некоторые тонкости.

Рис. 2.1. Текст в ячейке

3. Нажмите клавишу Enter. Ячейка, расположенная ниже, станет активной.

Вы знаете, что в любом текстовом редакторе нажатие клавиши Enter переводит текстовый курсор на следующую строку. В Excel это действие завершает ввод в текущую ячейку и переводит фокус ввода на ячейку, расположенную ниже.

В любой момент до нажатия клавиши Enter вы можете отказаться от ввода данных, нажав клавишу Esc. При этом активная ячейка очистится, но не потеряет фокус ввода, то есть по-прежнему будет оставаться активной.

Теперь о том, как удалить данные из ячейки. Это делается еще проще.

• Выделите ячейку с данными. Для этого нужно просто щелкнуть кнопкой мыши на данной ячейке так, чтобы по ее периметру появилась жирная рамка.

• Нажмите клавишу Delete или Backspace. Все содержимое ячейки будет удалено, а она по-прежнему останется активной.

Если вы вводите длинный текст или большое число, все символы могут не поместиться в ячейке, при этом текст (или число) «залезает» на соседнюю ячейку. Но важно понимать, что данный текст или число принадлежит именно той ячейке, в которую вы эти данные вводили. Соседняя ячейка остается пустой, даже если в ней отображается текст расположенной слева ячейки. Забегая вперед, скажу, что длинный текст в ячейках можно переносить (то есть располагать в несколько строк) или включить режим скрытия непомещающегося в рамках ячейки текста. Об этом мы поговорим, когда будем рассматривать методы форматирования ячеек.

Автозаполнение

В Excel предусмотрена возможность автоматического заполнения ячеек данными, имеющими какие-либо общие черты. Вы можете быстро заполнить диапазон ячеек датами, названиями месяцев или дней недели, а также различными последовательностями чисел. Рассмотрим несколько примеров.

1. Выделите любую ячейку.

2. Введите слово Январь.

3. Установите указатель мыши на правом нижнем углу рамки выделения ячейки так, чтобы он принял вид значка «плюс».

4. Нажав и удерживая кнопку мыши, начните перемещать указатель вниз. Во время его перемещения будут выделяться ячейки, расположенные ниже, а рядом с указателем станут появляться всплывающие подсказки: Февраль, Март, Апрель и т. д. (рис. 2.2).

Рис. 2.2. Процесс автозаполнения

5. Отпустите кнопку мыши, когда увидите всплывающую подсказку Декабрь. Двенадцать ячеек, расположенных в одном столбце, будут заполнены названиями месяцев.

Удобно, не правда ли? Сколько времени можно сэкономить. Попробуйте повторить то же самое, введя в начальную ячейку слово Понедельник.

Остальные ячейки выделенного диапазона будут заполнены названиями дней недели.

Теперь рассмотрим другой пример.

1. Выделите пустую ячейку.

2. Введите цифру 1.

3. Нажмите клавишу Enter. Ввод будет завершен, а фокус ввода передан ячейке, расположенной ниже.

4. В выделенную ячейку введите цифру 2 и снова нажмите клавишу Enter.

5. Теперь переместите указатель мыши на ячейку с цифрой 1.

6. Нажав и удерживая кнопку мыши, переместите указатель на ячейку с цифрой 2, после чего отпустите кнопку. Мы выделили диапазон, который состоит из двух ячеек (жирная рамка должна обрамлять обе ячейки). Подробнее методы выделения мы рассмотрим в разделе «Установка формата данных для ячеек».

7. Установите указатель мыши на правый нижний угол рамки выделения так, чтобы указатель принял вид значка «плюс».

8. Нажав и удерживая кнопку мыши, начните перемещать указатель вниз. По мере перемещения указателя будут появляться всплывающие подсказки с цифрами 3, 4, 5 и т. д.

9. Отпустите кнопку мыши, когда увидите всплывающую подсказку с числом 15. Пятнадцать ячеек будут последовательно заполнены числами 1, 2, 3, 4…, 15.

Данный способ автозаполнения основан на сравнении двух чисел. Когда мы выделили ячейки с цифрами 1 и 2, программа Excel «уловила», что эти цифры отличаются на единицу, и продолжила ряд данных чисел.

Попробуйте самостоятельно повторить данный пример, введя в одну ячейку цифру 1, а в другую – 3. Программа вычислит, что второе число больше первого на 2, и продолжит ряд: 5, 7, 9, 11 и т. д.

При перетаскивании диапазона выделения вниз происходит возрастание данных. Попробуйте выполнить любой из вышеописанных примеров, перетаскивая правый нижний угол рамки выделения вверх. Вышерасположенные ячейки будут заполняться данными в порядке убывания, например Декабрь, Ноябрь, Октябрь, Август или 0, -1, -2, -3 и т. д.

Кроме того, автоматическое заполнение работает и по горизонтали.

1. Введите в пустую ячейку число 10.

2. В ячейку, расположенную справа, введите 20.

3. Установите указатель мыши на ячейку с числом 10. Нажав и удерживая кнопку мыши, переместите указатель на ячейку с числом 20, после чего отпустите кнопку мыши. Обе ячейки должны быть выделены.

4. Перетащите вправо на несколько ячеек правый нижний угол рамки выделения, после чего отпустите кнопку мыши. Выделенный диапазон будет заполнен числами 30, 40, 50 и т. д.

Автозаполнение работает со схожими видами данных. Если программа не может уловить связь между указанными данными, то данные обеих выделенных ячеек будут чередоваться между собой во всем автоматически заполняемом диапазоне либо ячейки могут быть вообще заполнены непредсказуемой информацией.

Автозаполнение, как вы уже поняли, позволяет сократить рутинные операции: нумерацию различных строк или столбцов, создание арифметических прогрессий, ввод диапазонов дат и т. д. Все это очень часто находит применение в работе.

МУЛЬТИМЕДИЙНЫЙ КУРС

Функция Автозаполнение демонстрируется в видеолекциях, содержащихся в главе «Копирование, автозаполнение и удаление элементов на рабочем листе».

Редактирование данных

Данные в ячейках можно редактировать. Но редактирование ячеек имеет некоторые нюансы.

1. Введите в любую пустую ячейку текст.

2. Нажмите клавишу Enter, чтобы закончить ввод и передать фокус ввода следующей ячейке.

3. Снова выделите ячейку с текстом и попробуйте ввести какой-либо текст.

Обратите внимание, что текст, ранее содержавшийся в ячейке, был удален с вводом первого же символа нового текста. Таким образом происходит замещение данных в ячейке, то есть вам не нужно предварительно удалять из нее старые данные, чтобы ввести новые.

Однако иногда требуется не удалить старые данные из ячейки, а именно отредактировать их (исправить текст, заменить цифру, дату и т. д.). Это можно сделать двумя способами.

Первый способ

1. Выделите ячейку, содержащую данные. Обратите внимание на строку формул, в которой отображается содержимое вашей ячейки (текст, число, дата и т. д.).

2. Используя методы редактирования, принятые в любом текстовом редакторе, откорректируйте данные в строке формул (рис. 2.3).

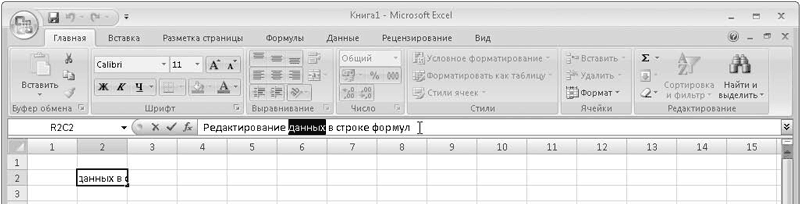

Рис. 2.3. Редактирование данных в строке формул

3. После завершения редактирования данных щелкните кнопкой мыши на любой ячейке листа. Данные в ячейке будут обновлены.

Второй способ

1. Дважды щелкните левой кнопкой мыши на ячейке, которую нужно отредактировать. В ней появится текстовый курсор.

2. Используя методы редактирования текста, принятые в любом текстовом редакторе, откорректируйте содержимое ячейки (рис. 2.4).

Рис. 2.4. Редактирование данных в ячейке

3. Нажмите клавишу Enter или щелкните кнопкой мыши на любой другой ячейке, чтобы завершить редактирование.

Кроме того, вы можете добавлять в ячейки данные из буфера обмена Windows. При этом нужно учитывать следующее.

• Если ячейка выделена, но в ней нет текстового курсора, данные из буфера обмена заменят содержимое ячейки.

• Если ячейка находится в режиме редактирования и содержит текстовый курсор, данные будут вставлены в позицию текстового курсора.

• Если вы вставляете данные из буфера в строку формул, то они появятся в месте расположения текстового курсора.

Типы, или форматы, данных

Данные в ячейках могут отличаться по типу. Важно понимать, что означает тип, или формат, данных, поскольку ошибочно форматированные ячейки могут вызывать погрешности и ошибки в вычислениях.

МУЛЬТИМЕДИЙНЫЙ КУРС

Подробнее об этой теме смотрите в видеолекциях, содержащихся в главе «Форматирование и защита рабочих листов».

Какие типы данных мы можем указать в ячейках?

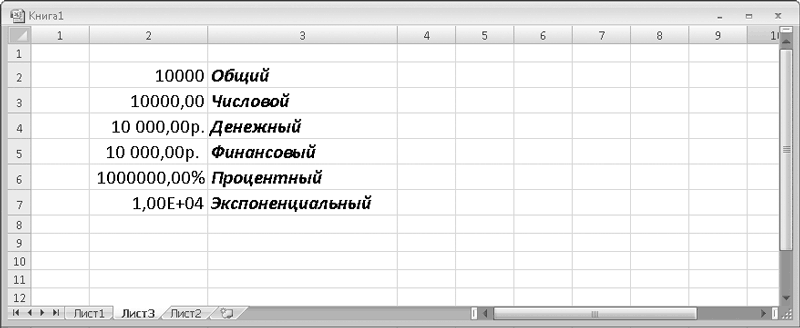

• Текстовый. Это обычный текстовый формат, который носит информационный характер. Число также может быть указано в текстовом формате.

• Числовой. Для ввода числовых данных, которые будут участвовать в различных формулах и статистике, следует использовать именно этот формат. Число может быть положительным или отрицательным (в последнем случае перед числом ставится знак «минус»), а также дробным. Вы можете задать количество знаков после запятой, и программа будет округлять число до указанного вами предела.

• Денежный. Этот формат используют для ввода различных денежных величин. По умолчанию число округляется до двух знаков после запятой (до копеек), но это количество знаков можно изменить. Кроме того, в конце значения указывается валюта. По умолчанию добавляется обозначение валюты, используемое в Windows, то есть в русской версии к числу добавляется р.. Можно изменить это обозначение на любое другое (английский фунт, американский доллар, японская йена и т. д.). Конечный формат данных выглядит как, например, 1 200,00 р., причем р. программа вводит автоматически. Вам нужно указать только число.

• Финансовый. Такой же формат, что и денежный, но данные в столбцах выравниваются по разделителю целой и дробной части.

• Дата. В ячейках можно указывать даты в различных форматах, например 12.01.2007 или 12 января 2007 г. Причем вам достаточно ввести дату в формате 12/01/2007, а программа сама преобразует этот текст в выбранный вами формат. Даты могут участвовать в формулах. Например, если к дате 12/01/2007 добавить единицу, мы получим 13/01/2007.

• Время. Формат вывода данных в ячейках такого типа можно выбрать. Например, время отображается в формате 13:15, 1:15PM, 13:15:37 (здесь добавлены секунды) и т. д. Ячейки в формате Время также могут участвовать в формулах. Если к значению времени добавить 0,000012, мы увеличим время на 1 секунду. Число 0,000012 является приблизительным, потому что вычисление времени ведется относительно суток, то есть за единицу времени берутся сутки. Отсюда получаем: сутки/количество часов в сутках/количество минут в часе/количество секунд в минуте, то есть 1/24/60/60 ≈ 0,000 012.

• Процентный. Данный формат обладает всеми свойствами формата Числовой. При этом число умножается на 100, а в конец добавляется символ %.

• Дробный. Данные в ячейку вводят обычным способом, но по окончании вода (или вычисления) в ячейке отображается обычная (не десятичная) дробь. Например, если мы введем в ячейку число 2,5, то это число отобразится как 2 Ѕ (две целые и одна вторая).

• Экспоненциальный. Введенное число указывается в ячейке в экспоненциальном виде. Иными словами, если вы введете число 25000, в ячейке отобразится значение 2,50E+04, что означает 2,5, умноженные на 10 в степени 4. Такой формат данных широко используется в научных вычислениях при оперировании большими или очень малыми числами.

• Дополнительный. Данный формат включает в себя несколько видов данных: Почтовый индекс, Номер телефона и Табельный номер. При вводе номера телефона последние цифры отображаются как номер телефона. Если количество введенных цифр превышает 7, то первые цифры отображаются в скобках, как код города. Например, если ввести в ячейку число 5555555555, оно отобразится как (555) 555-5555.

Установка формата данных для ячеек

Для отдельных ячеек, строк или столбцов вы можете задать формат данных. Зачем это нужно? В первую очередь затем, чтобы программа правильно интерпретировала данные, которые вы вводите, и правильно отображала их на экране и при печати. Кроме того, правильно указан ный формат данных дает гарантию, что вычисления в формулах и функциях будут производиться корректно (конечно, при условии, что и сами формулы составлены правильно). Если вы укажете неправильный формат данных, это может привести к тому, что, например, число будет умножаться на текст: вполне понятно – такое вычисление приведет к ошибке.

Прежде чем задавать формат данных для ячеек, нужно научиться выделять определенные области листа. Поэтому сначала мы рассмотрим способы выделения ячеек, диапазонов, строк и столбцов.

Выделение ячеек

Напомним, чтобы выделить отдельную ячейку, на ней необходимо щелкнуть кнопкой мыши, при этом ячейка будет заключена в жирную рамку. Кроме того, ячейку можно выделять с помощью клавиатуры: используя клавиши управления курсором (клавиши со стрелками), перемещайте рамку выделения на листе, пока она не окажется на ячейке, которая должна быть выделена.

С методом выделения нескольких ячеек мы тоже кратко познакомились, когда рассматривали способы автозаполнения. Повторю, как выделяются смежные ячейки.

Чтобы выделить ячейки, граничащие друг с другом в одном ряду или одном столбце, нужно подвести указатель мыши к первой ячейке выделяемого диапазона и, нажав и удерживая кнопку мыши, переместить его на последнюю ячейку этого диапазона, после чего отпустить кнопку (рис. 2.5). Если указатель перемещать по горизонтали, будут выделяться соседние ячейки в одной строке, а если по вертикали – соседние ячейки в одном столбце.

Рис. 2.5. Выделение нескольких ячеек

Кроме того, группу ячеек вы можете выделить следующим образом.

1. Щелкните кнопкой мыши на первой ячейке выделяемого диапазона.

2. Нажав и удерживая клавишу Shift, щелкните кнопкой мыши на последней ячейке этого диапазона.

3. Отпустите клавишу Shift. Ячейки, на которых вы щелкнули, и все промежуточные ячейки будут выделены.

МУЛЬТИМЕДИЙНЫЙ КУРС

Методы выделения ячеек демонстрируются в видеолекциях, содержащихся в главе «Навигация и выделение объектов. Обработка ввода данных».

Для выделения диапазонов ячеек можно использовать и клавиатуру. Если перемещать рамку выделения с помощью клавиш управления курсором, удерживая нажатой клавишу Shift, будет выделяться диапазон.

При перемещении указателя мыши по диагонали выделяются соседние ячейки в нескольких строках и столбцах, то есть прямоугольная область, размер которой определяется диагональю перемещения указателя (рис. 2.6). Такой способ выделения принят во многих программах, например в графических редакторах. Кроме того, вы точно выделяли таким образом группу файлов в окнах Проводника Windows.

Рис. 2.6. Выделение ячеек нескольких столбцов и строк. Стрелка показывает возможное направление перемещения указателя мыши

Немного по-другому выделяются ячейки, не расположенные на одной линии. Сначала выделите отдельную ячейку, а затем, нажав и удерживая клавишу Ctrl, щелкните кнопкой мыши на другой ячейке, причем не обязательно на соседней. Будут выделены только те ячейки, на которых вы щелкнули. Вы можете выделить диапазон (любым уже известным вам способом), а затем, нажав и удерживая клавишу Ctrl, выделить любой другой диапазон, затем третий и т. д. Таким образом, клавиша Ctrl позволяет присоединить к выделенной области другие ячейки и даже произвольные диапазоны на листе.

Намного проще выделяются строки и столбцы. Чтобы выделить строку, щелкните кнопкой мыши на ее заголовке, а чтобы выделить столбец – на его заголовке. Причем в данном случае вы также можете использовать клавиши Shift (для выделения смежных строк или столбцов) или Ctrl (для выделения разрозненных строк и столбцов).

При выделении разрозненных областей (то есть с использованием клавиши Ctrl), жирная рамка выделения не появляется. О том, что данная область выделена, говорит цвет фона выделенных ячеек (он темнее исходного цвета).

Чтобы выделить весь лист, щелкните на кнопке, расположенной на пересечении заголовков строк и столбцов (в левом верхнем углу листа), или нажмите сочетание клавиш Ctrl+A.

Диапазоны

Термин «диапазон» уже не раз упоминался для обозначения совокупности нескольких ячеек, но в Excel данное понятие содержит более глубокий смысл. Диапазон – это не просто совокупность двух и более ячеек, а именованная совокупность двух и более ячеек, то есть выделенному диапазону можно присвоить имя.

Именованные диапазоны широко применяют при различных вычислениях. Допустим, вы хотите подсчитать сумму чисел, находящихся в нескольких ячейках, тогда ваша формула будет выглядеть как =СУММ(R[-2]C[3]:RC[4];R[3]C[5];R[5]C[3]). После оператора СУММ в скобках указывают адреса ячеек (относительные или абсолютные).

Если ранее был создан диапазон, в который были включены все ячейки с нужными данными, формула будет выглядеть так: =СУММ(ИМЯ), где ИМЯ – это название диапазона. Как видите, гораздо проще и удобнее.

Создадим именованный диапазон.

1. Щелкните кнопкой мыши на ячейке R2C2.

2. Нажав и удерживая клавишу Shift, щелкните кнопкой мыши на ячейке R6C2. Будут выделены четыре ячейки в диапазоне R2C2:R6C2.

3. Не сбрасывая выделения с диапазона, щелкните кнопкой мыши на поле Имя (слева от строки формул). Содержимое поля будет выделено.

4. Введите имя диапазона, например Диапазон1 (без пробелов!), и нажмите клавишу Enter. Диапазон будет создан.

5. Теперь щелкните кнопкой мыши на любой ячейке вне выделенного диапазона. В поле Имя появится адрес выделенной ячейки.

6. Щелкнув на треугольной кнопке в правой части поля Имя, раскройте его список. Вы увидите имя созданного вами диапазона. Выберите имя диапазона в данном списке. Все ячейки этого диапазона будут выделены.

Итак, чтобы создать именованный диапазон, необходимо выделить ячейки, которые должны в этот диапазон входить, ввести имя диапазона в поле Имя и нажать клавишу Enter. По мере создания новых диапазонов список Имя будет пополняться их названиями. В дальнейшем диапазон можно выделить, просто выбрав его имя в списке поля Имя, а кроме того, включить название диапазона в качестве переменной в формулу или функцию.

Создать диапазон можно и другим способом.

1. Выделите группу ячеек.

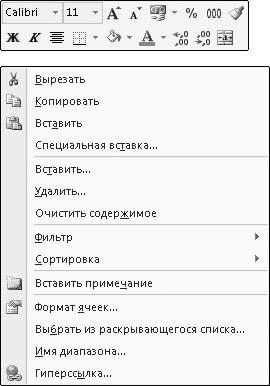

2. Установите указатель мыши в пределах выделенной области и щелкните правой кнопкой мыши.

3. В появившемся контекстном меню выберите пункт Имя диапазона.

4. В поле Имя открывшегося диалогового окна введите имя диапазона (рис. 2.7). Имя диапазона должно обязательно начинаться с буквы или знака подчеркивания и не должно содержать пробелов и некоторых иных символов.

Рис. 2.7. Диалоговое окно Создание имени

5. В раскрывающемся списке Область выберите область (вся книга или отдельный лист), из которой будет создан диапазон. Это важный шаг, поскольку ячейки на разных листах имеют одинаковые адреса.

6. В поле Примечание можно добавить любое примечание, какое посчитаете нужным, либо оставить это поле пустым.

7. В поле Диапазон вы увидите выделенный вами диапазон ячеек. Вы можете изменить выделенную область, указав адреса начальной и конечной ячеек через двоеточие.

8. Нажмите кнопку ОК.

СОВЕТ

Старайтесь давать диапазонам краткие, но понятные имена, так вам будет проще их найти в списке среди других. Используя названия типа Диапазон1, Диапазон2 и т. д., вы очень быстро запутаетесь, поскольку не сможете вспомнить, какое имя какому диапазону принадлежит.

Использовать диапазоны или нет в работе с документами, решать вам самим. Кто-то найдет в этом удобство, кто-то, наоборот, посчитает излишней тратой времени. Отметим, что при работе с небольшими документами, не содержащими крупных и тем более разрозненных массивов данных, диапазоны можно не использовать. Практической пользы от них не будет почти никакой. А вот при работе с большими документами, включающими огромные объемы данных, диапазоны могут значительно облегчить жизнь пользователю.

Задание формата данных

Теперь, когда вы знаете о способах выделения ячеек и диапазонов, можно приступить к изучению методов задания формата. По умолчанию ячейке присвоен общий формат, то есть программа в большинстве случаев распознает тип введенных в ячейку данных. Например, если вы вводите текст, программа распознает эти данные как текст, а если число – как число. Если введенное число очень большое (или, наоборот, ничтожно малое с большим количеством знаков после запятой), Excel автоматически отображает это число в экспоненциальном виде. Если вы вводите числа в формате 12/09/2007 или 12/09/07, Excel автоматически распознает это значение как дату.

Но иногда требуется вручную указать формат ячейки (диапазона), чтобы, например, дата отображалась не как 12.09.2007, а как 12 сентября 2007г. Для этого используется диалоговое окно Формат ячеек (рис. 2.8).

Рис. 2.8. Вкладка Число диалогового окна Формат ячеек

Диалоговое окно Формат ячеек можно вызвать двумя способами.

• Выделите диапазон ячеек, к которому хотите применить формат. Щелкните правой кнопкой мыши в пределах выделенного диапазона и в появившемся контекстном меню выполните команду Формат ячеек.

• Нажмите кнопку, расположенную в правой нижней части группы Число на вкладке Главная ленты.

Сейчас нас интересует вкладка Число диалогового окна Формат ячеек, поскольку на ней находится список доступных форматов. Прежде всего выделите название формата, который вы хотите присвоить диапазону. В правой части вкладки Число диалогового окна Формат ячеек появятся элементы управления для настройки формата. Например, если выделен формат Денежный, появится поле для выбора количества знаков после запятой, раскрывающийся список для выбора обозначения денежной единицы и список для выбора варианта отображения отрицательных чисел (рис. 2.9).

Рис. 2.9. Выбран формат Денежный

Щелкните на каждом пункте списка Числовые форматы и посмотрите, какие настройки доступны для того или иного формата. Данный список не случайно называется Числовые форматы, поскольку использование форматов актуально именно для числовых значений (рис. 2.10). Текст и так распознается программой как текст.

Рис. 2.10. Примеры различных форматов представления одного и того же числа

После того как формат для диапазона выбран и настроен, нажмите кнопку ОК. Изменения будут приняты, а диалоговое окно Формат ячеек закроется. Теперь данные, введенные в ячейки, для которых задан формат, будут отображаться в соответствии с вашими настройками.

Глава 3

Форматирование ячеек

В предыдущей главе мы затронули тему форматирования ячеек. Но форматирование ячеек не ограничивается лишь параметрами отображения числовых данных. В этой главе мы поговорим об общих средствах форматирования, которые позволят придать документу особый профессиональный стиль.

Шрифты

В каждой ячейке данные могут быть выделены разными шрифтами, причем даже в одной ячейке текст может содержать разные шрифты и атрибуты. Шрифты используются в основном для красивого оформления документа. Так, незначимые данные можно выводить обычным, применяемым по умолчанию шрифтом (Calibri), а какие-то итоговые данные, результаты вычислений (то есть то, что вы хотите подчеркнуть и на чем заострить внимание) можно вывести крупным и жирным шрифтом, например Arial Black.

Настройку шрифта в Excel можно выполнять несколькими способами. Рассмотрим все методы. Заострите внимание на том, что перед любыми преобразованиями объект, к которому они будут применяться, должен быть выделен. Это логично: откуда программа может знать, к какой из ячеек вы применяете форматирование?

Если выделена ячейка (или диапазон ячеек), форматирование будет применяться ко всему содержимому данной ячейки или диапазона. Если вы хотите форматировать только часть содержимого, например отдельное слово или цифру, требуется выделить это слово (или цифру) в строке формул либо в самой ячейке, предварительно активизировав режим редактирования содержимого (дважды щелкнув кнопкой мыши на ячейке).

Группа Шрифт ленты

На вкладке Главная ленты расположена группа Шрифт, которая содержит инструменты форматирования для изменения шрифта и его атрибутов. Кроме того, в этой группе находится кнопка для выбора цвета заливки ячейки и кнопка выбора границ ячейки. Расположение этих кнопок выглядит несколько нелогичным, поскольку к шрифту они не имеют ни малейшего отношения. Впрочем, не будем подвергать критике многолетнюю работу специалистов компании Microsoft, видимо, у них были причины разместить эти кнопки именно здесь.

Итак, в раскрывающемся списке в верхней части группы Шрифт выбирают шрифт. В версии 2007 программы Excel введено интересное новшество: шрифт выделенной ячейки (или диапазона) изменяется динамически по мере перемещения по пунктам раскрывающегося списка. Таким образом, вы имеете возможность видеть, как данные в ячейке будут выглядеть, еще до того, как вы примените шрифт (щелкнете кнопкой мыши на пункте списка) (рис. 3.1).

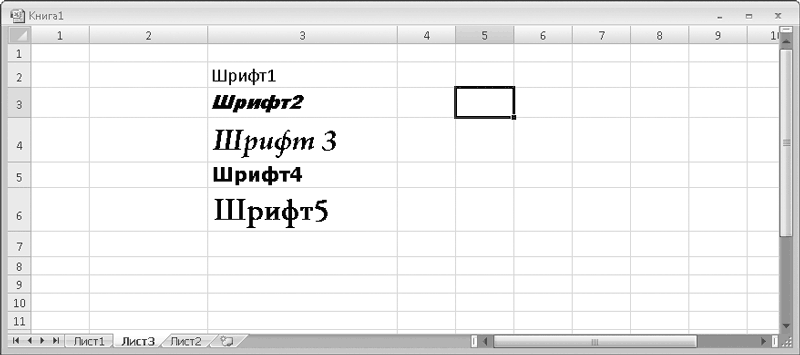

Рис. 3.1. Ячейки отформатированы различными шрифтами

Правее раскрывающегося списка выбора шрифта расположен раскрывающийся список выбора размера шрифта. Интерактивность здесь так же имеет место: размер шрифта в ячейке меняется динамически по мере перемещения указателя мыши по пунктам списка. В поле этого списка вы можете ввести размер шрифта и вручную. Например, минимальный размер шрифта, который вы можете выбрать, равен восьми пунктам, а если вы хотите сделать шрифт еще мельче, просто введите в поле нужное значение, например 6.

Ниже находятся две кнопки, которые предназначены для увеличения и уменьшения размера шрифта на один пункт.

Под раскрывающимся списком выбора шрифта расположены три кнопки для задания атрибутов шрифта: Полужирный, Курсив и Подчеркнутый. Кнопка Подчеркнутый обладает расширенными функциями, о чем свидетельствует стрелка, содержащаяся в ее правой части. Если нажать кнопку со стрелкой, появится раскрывающийся список, в котором выбирают стиль подчеркивания: Подчеркнутый (простой линией) или Двойное подчеркивание.

Кнопки Полужирный, Курсив и Подчеркнутый можно использовать в любых комбинациях, то есть шрифт может быть наклонным и подчеркнутым, наклонным и полужирным или содержать все атрибуты.

При присвоении шрифту атрибута соответствующая кнопка остается в нажатом положении. Чтобы сбросить форматирование, нужно выделить ячейку (диапазон ячеек или фрагмент содержимого) и снова нажать кнопку этого атрибута, чтобы вернуть ее в отжатое положение. Соответственно будет сброшен и ранее примененный атрибут.

Теперь рассмотрим, как выбрать цвет шрифта. По умолчанию предлагается назначить шрифту красный цвет: вы видите образец красного цвета на кнопке Цвет текста (с символом А). Иными словами, при нажатии этой кнопки шрифт выделенного текста, ячейки или диапазона станет красным.

Обратите внимание, что правая часть кнопки Цвет текста содержит стрелку. Напомню, что это указывает на некоторые расширенные функции инструмента. Щелкните кнопкой мыши на этой стрелке – появится раскрывающийся список, содержащий образцы цвета (рис. 3.2).

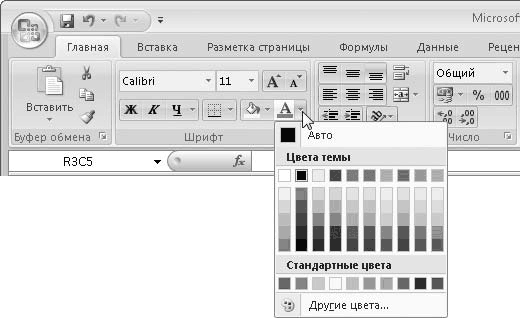

Рис. 3.2. Выбор цвета шрифта

Щелкнув кнопкой мыши на любом образце в появившемся списке, вы присвоите шрифту выделенного текста выбранный цвет, а также сделаете этот цвет текущим, то есть его образец будет отображаться на кнопке Цвет текста.

Если же представленных образцов в раскрывающемся списке недостаточно, следует воспользоваться командой Другие цвета, расположенной внизу списка. При этом появится диалоговое окно Цвета (рис. 3.3).

Рис. 3.3. Диалоговое окно Цвета

Диалоговое окно Цвета содержит две вкладки. На вкладке Обычные вы можете выбрать любой из предложенных образцов, щелкнув на нем кнопкой мыши. Если требуется точно подобрать нужный оттенок, следует воспользоваться вкладкой Спектр.

На вкладке Спектр расположено поле выбора оттенка, а также присутствует вертикальный ползунок яркости цвета (рис. 3.4).

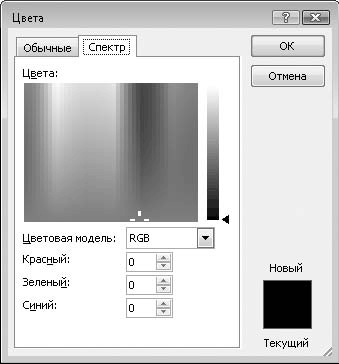

Рис. 3.4. Вкладка Спектр диалогового окна Цвета

Щелкните кнопкой мыши на нужном оттенке и, перемещая регулятор яркости, получите требуемый цвет. Кроме того, можно указать интенсивность составляющих цвета в полях, расположенных ниже. Для этого используют цветовую модель RGB, в которой любой цвет состоит из красного, зеленого и синего, или модель HSL, в которой цвет задается оттенком (температурой цвета), насыщенностью и интенсивностью. После нажатия кнопки ОК диалогового окна Цвета выбранный вами цвет будет применен к выделенному тексту и станет активным.

Аналогичным образом выбирают и цвет заливки ячейки. При создании различных таблиц удобно помечать определенные ячейки каким-либо цветом, например залить итоговый столбец или строку желтым цветом: она сразу будет привлекать внимание. При этом следует иметь в виду, что цвет текста должен контрастировать с цветом ячейки, иначе он будет плохо читаться (или совсем не читаться, если вы, к примеру, выберете одинаковый цвет для заливки и текста). Кнопка выбора цвета ячейки расположена слева от кнопки Цвет текста.

Контекстное меню

Форматировать ячейки можно и с помощью контекстного меню. В версии 2007 программы Excel реализовано новое контекстное меню, состоящее из двух частей. Щелкните правой кнопкой мыши на любой ячейке. Появится контекстное меню (рис. 3.5).

Рис. 3.5. Контекстное меню

Обратите внимание, что контекстное меню содержит две независимые друг от друга части. Его верхняя часть предназначена для форматирования шрифта и абзацев. Это – панель форматирования, которая содержит некоторые элементы управления групп Шрифт, Выравнивание и Число вкладки Главная ленты.

ВНИМАНИЕ

Если вы щелкнете правой кнопкой мыши на ячейке, расположенной в нижней части листа, панель форматирования может появиться под контекстным меню.

Нетрудно догадаться, что данные элементы управления дублируют аналогичные кнопки и раскрывающиеся списки на ленте. Поэтому не будем рассматривать форматирование ячеек с помощью панели форматирования. Отмечу лишь, что использование панели форматирования удобно тем, что она появляется независимо от того, какая вкладка ленты открыта, то есть вы можете применить приемы форматирования, не активизируя вкладку Главная ленты.

Вкладка Шрифт диалогового окна Формат ячеек

С диалоговым окном Формат ячеек вы уже сталкивались, когда рассматривали форматы чисел. Теперь нас интересует вкладка Шрифт (рис. 3.6). Открыть диалоговое окно Формат ячеек можно ранее описанным способом, а также нажав кнопку, расположенную в правом нижнем углу группы Шрифт вкладки Главная ленты. В последнем случае диалоговое окно будет автоматически открыто на вкладке Шрифт.

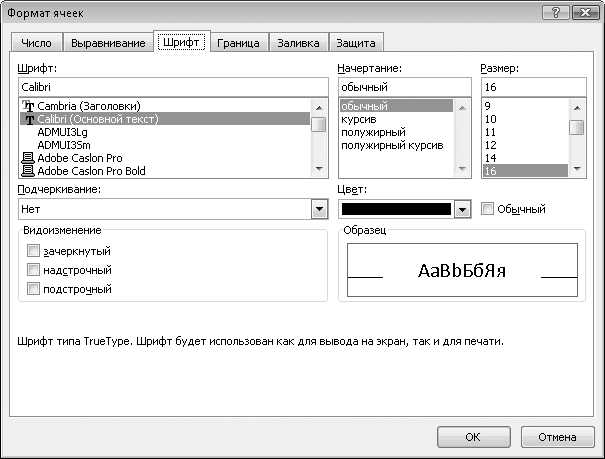

Рис. 3.6. Вкладка Шрифт диалогового окна Формат ячеек

Вкладка Шрифт предоставляет более широкие возможности для форматирования шрифта, чем элементы управления группы Шрифт на ленте или панели форматирования.

Элементы управления вкладки Шрифт диалогового окна Формат ячеек понятны. В списке Шрифт выбирают яяяяянужный шрифт, в списке Начертание – атрибут (обычный, полужирный, курсив или полужирный курсив). Некоторые шрифты могут содержать меньше атрибутов, например только обычный и курсив. В списке Размер указывают размер шрифта, в раскрывающемся списке Цвет – цвет шрифта и т. д.

В раскрывающемся списке Подчеркивание выбирают стиль подчеркивания текста, если таковое требуется. Здесь вам предоставляется уже больше вариантов, чем в группе Шрифт ленты или на панели форматирования.

Кроме того, обратите внимание на группу флажков Видоизменение. С их помощью вы можете сделать шрифт зачеркнутым, а также опустить или поднять символы текста относительно опорной линии, то есть присвоить шрифту атрибут надстрочный или подстрочный.

В поле Образец вы видите, как будет выглядеть ваш текст после применения выбранных параметров.

Выравнивание

При вводе значений в ячейки обратите внимание, что различные форматы данных по-разному выравниваются в ячейках. Например, числовые значения и даты выравниваются относительно правой границы ячейки, а текст – относительно левой. Если ранее вы работали с текстовыми редакторами, то понятие «выравнивание» вам должно быть знакомо. Выравнивание в основном применяют для придания документу изящного и удобочитаемого вида.

Выравнивание данных можно изменять разными способами.

Группа Выравнивание ленты

В группе Выравнивание вкладки Главная ленты расположены кнопки для установки выравнивания данных в ячейке или выделенном диапазоне. В нижней части группы Выравнивание вы видите кнопки, знакомые вам по текстовым редакторам. Это кнопки Выровнять текст по левому краю, По центру и Выровнять текст по правому краю. Пиктограммы этих кнопок наглядно отображают соответствующий стиль выравнивания.

Выше расположены кнопки для установки вертикального выравнивания. По умолчанию данные прижимаются к нижней границе ячейки, что особенно заметно, когда высота ячейки значительно превышает высоту находящихся в ней символов. С помощью кнопок, расположенных над кнопками горизонтального выравнивания, вы можете изменить вертикальное выравнивание, то есть прижать данные к верхней границе ячейки, или разместить их по центру, то есть равноудаленно от верхнего и нижнего краев ячейки (рис. 3.7).

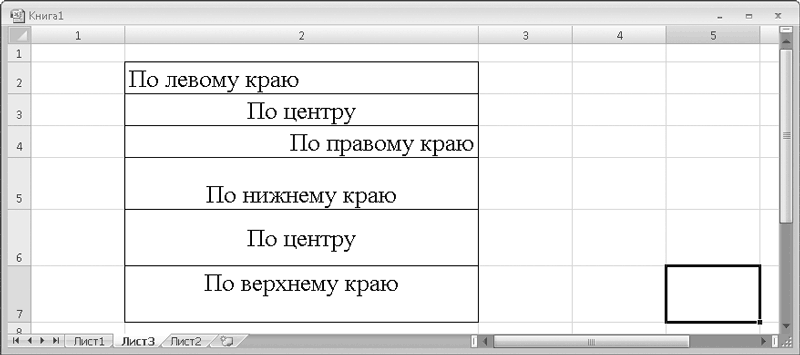

Рис. 3.7. Различные варианты выравнивания в ячейках

Правее (или ниже – в зависимости от разрешения вашего экрана) расположена кнопка, с помощью которой задают направление текста. Обратите внимание на стрелку в правой части кнопки. Нажав ее, вы откроете меню, в котором можно выбрать направление текста: вертикально, горизонтально, по диагонали и т. д.

Ниже содержатся две кнопки, с помощью которых можно увеличить или уменьшить отступ содержимого ячейки от ее границы.

В правой части группы Выравнивание расположены две кнопки – Перенос текста и Объединить и поместить в центре. Про объединение ячеек мы поговорим позже. Кнопка Перенос текста включает режим автоматического переноса текста на следующую строку в той же ячейке. Если данный режим включен (кнопка нажата), то при наборе текст будет автоматически переноситься на новую строку, то есть не будет выходить за пределы ячейки.

ПРИМЕЧАНИЕ

В зависимости от выбранного экранного разрешения и размеров окна программы Excel, расположение кнопок на ленте может несколько отличаться от описанного в книге.

Вкладка Выравнивание диалогового окна Формат ячеек

Несколько больше вариантов выравнивания можно задать в диалоговом окне Формат ячеек. Для этого необходимо перейти на вкладку Выравнивание (рис. 3.8). Рассмотрим параметры, недоступные на ленте.

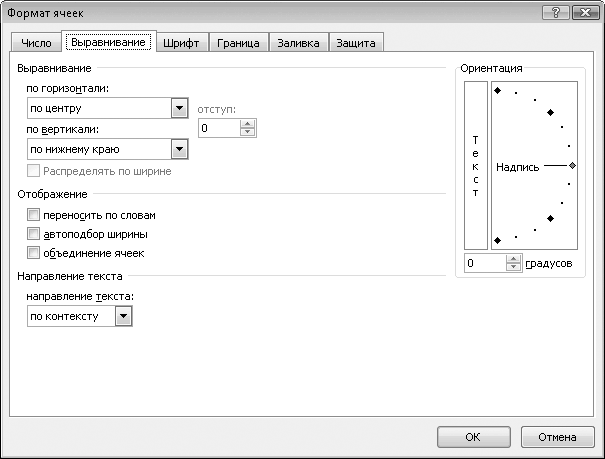

Рис. 3.8. Вкладка Выравнивание диалогового окна Формат ячеек

Флажок Автоподбор ширины определяет, будет ли изменяться ширина ячейки в зависимости от количества знаков, указанных в ней. Если флажок установлен, ширина ячейки будет автоматически увеличиваться так, чтобы все содержащиеся в ячейке данные поместились в ней. Если флажок снят, то ширина ячейки будет оставаться неизменной, независимо от количества указанных в ней данных.

В правой части вкладки Выравнивание диалогового окна Формат ячеек расположен элемент управления, с помощью которого можно изменить угол надписи в ячейке. Обратите внимание на слово Надпись: по умолчанию оно расположено горизонтально. Это означает, что и текст в ячейке будет располагаться горизонтально.

Вы можете установить указатель мыши на слово Надпись и, нажав и удерживая левую кнопку мыши, переместить указатель вверх или вниз (рис. 3.9). Одновременно будет меняться и угол расположения текста в ячейке. Точно задать угол размещения текста можно в поле, которое находится ниже.

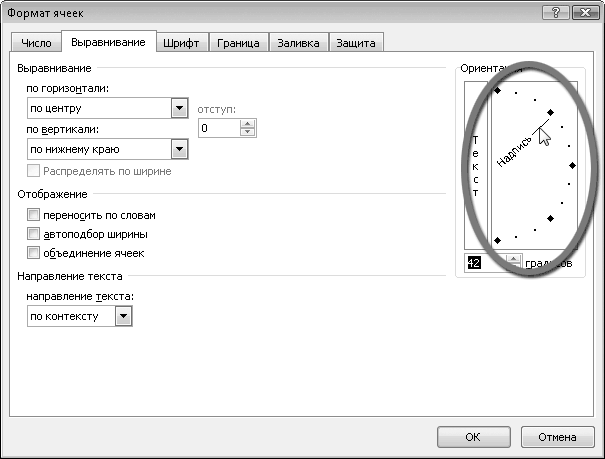

Рис. 3.9. Изменение ориентации текста

Границы и заливка

По умолчанию ячейки не имеют видимых границ: вы видите тонкие серые линии, разграничивающие ячейки, но эти линии не отображаются при печати документа. Иногда же требуется, чтобы напечатанная таблица имела четкие границы (рис. 3.10).

Рис. 3.10. Пример использования границ

Чтобы какие-то ячейки выделялись среди остальных, возможно, придется сделать их границы жирными или использовать для границ линии особых стилей. Кроме того, ячейка может иметь заливку. Про заливку ячейки однотонным цветом мы уже говорили, но ячейка может быть залита градиентом или узором.

Границы

Рассмотрим, как можно создать видимые границы ячейки, которые будут отображаться при печати.

Прежде всего напомню, что перед какими-либо преобразованиями ячейки (или диапазон) должны быть выделены.

Обратите внимание на кнопку Границы, расположенную в группе Шрифт вкладки Главная ленты, которая содержит множество вложенных инструментов, о чем говорит стрелка в ее правой части (рис. 3.11).

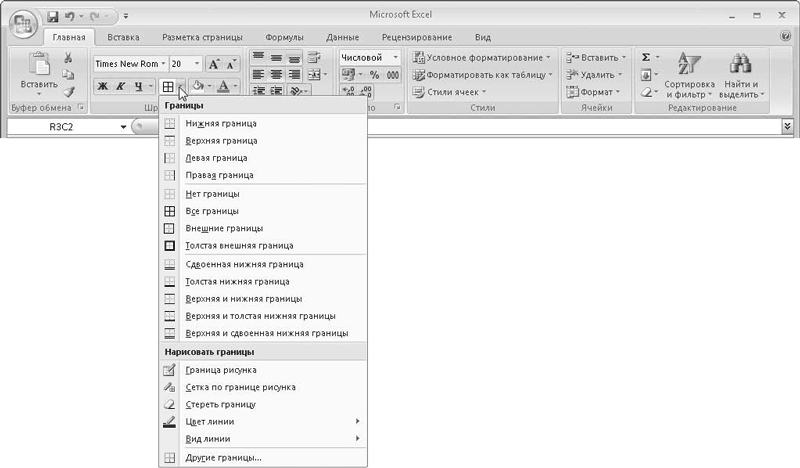

Рис. 3.11. Меню кнопки Границы

Рассмотрим команды этого меню, появляющегося при нажатии на правую часть кнопки Границы.

• Нижняя граница, Верхняя граница, Левая граница и Правая граница. Будут созданы границы с соответствующей стороны выделенной ячейки или диапазона, то есть, если вы выберете пункт Нижняя граница, будет создана видимая граница по нижнему краю ячеек выделенного диапазона.

• Нет границы. Все ранее созданные границы для выделенного диапазона будут отменены. В электронной версии документа в выделенном диапазоне останутся лишь серые линии, которые не выводятся на печать.

• Все границы. В пределах всего выделенного диапазона каждая ячейка обрамляется видимой рамкой.

• Внешние границы. Видимая рамка создается по периметру выделенного диапазона.

• Толстая внешняя граница. По периметру выделенного диапазона создается жирная рамка.

• Сдвоенная нижняя граница. Граница нижней стороны выделенного диапазона обозначается двойной линией.

• Толстая нижняя граница. Граница нижней стороны выделенного диапазона обрамляется жирной линией.

• Верхняя и нижняя границы. Создаются границы только по верхнему и нижнему краю выделенного диапазона.

• Верхняя и нижняя толстая границы. Верхняя граница обозначается обычной линией, а нижняя – жирной.

• Верхняя и сдвоенная нижняя границы. Верхняя граница обрамляется обычной линией, а нижняя – двойной.

Далее в меню кнопки Границы следует группа Нарисовать границы. Используя команды этой группы, границы можно нарисовать с помощью мыши.

Например, выберите инструмент Граница рисунка (при этом данный диапазон может быть и не выделен). Далее установите указатель мыши на начальную ячейку диапазона и, нажав и удерживая кнопку мыши, переместите его к последней ячейке диапазона, после чего отпустите кнопку (то есть выполните те же действия, что и при выделении диапазона ячеек с помощью мыши). По периметру указанного вами диапазона будет создана рамка (граница).

Аналогичным образом используется и инструмент Сетка по границе рисунка, только с его помощью создают грани по периметру каждой ячейки указанного диапазона.

Инструмент Стереть границу предназначен для удаления ранее созданных границ. Используется он так же, как и предыдущие два инструмента: обозначьте диапазон, перемещая указатель при нажатой кнопке мыши. Границы ячеек, попавших в этот диапазон, будут стерты.

Команда Цвет линии содержит вложенное меню, в котором вы можете выбрать образец цвета для линии. Цвет вновь создаваемых границ будет соответствовать указанному вами. Если требуется выбрать особый цвет, воспользуйтесь командой Другие цвета и появляющимся вследствие выбора этой команды диалоговым окном Цвета.

Команда Вид линии содержит набор образцов типов линий. Вы можете выбрать один из образцов, и все вновь создаваемые границы будут иметь вид выбранной вами линии (обычной, двойной, жирной, пунктирной и т. д.).

Обратите внимание, что после выбора любой команды в меню кнопки Границы пиктограмма на этой кнопке меняется в соответствии с указанным вами инструментом. Это означает, что данный инструмент становится текущим и активизируется при нажатии кнопки Границы. Кстати, и название кнопки автоматически меняется согласно выбранному инструменту.

Достаточно подвести к кнопке указатель мыши и посмотреть на всплывающую подсказку, чтобы убедиться в этом.

Дополнительные средства для создания границ

Вышеуказанные методы позволяют быстро создать границы для ячеек или диапазонов, но иногда сложную структуру «сетки» с помощью данных инструментов воссоздать не представляется возможным. Здесь на помощь приходит вкладка Граница диалогового окна Формат ячеек (рис. 3.12).

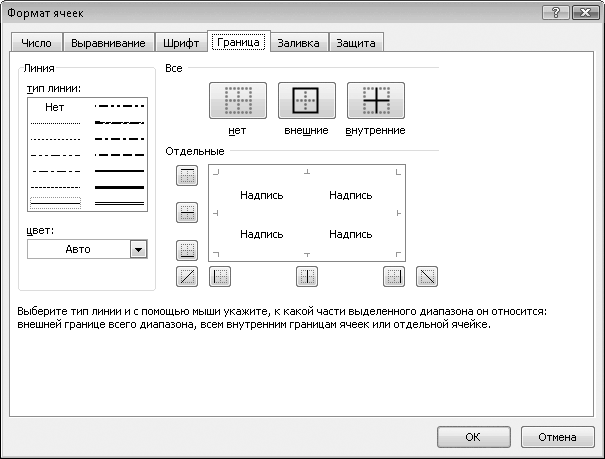

Рис. 3.12. Вкладка Граница диалогового окна Формат ячеек

Вы можете открыть данное диалоговое окно любым известным вам способом или выполнить команду Другие границы в меню кнопки Границы вкладки Шрифт ленты. В последнем случае диалоговое окно откроется сразу на вкладке Граница.

В образце тип линии выбирают нужный ее стиль, щелкнув кнопкой мыши на подходящей линии. Ниже расположен раскрывающийся список цвет, в котором указывают цвет линии.

После того как тип и цвет линии заданы, можно приступить к указанию места создания линии границы. В правой верхней части расположены три кнопки: нет, внешние и внутренние. Нетрудно догадаться, что при нажатии кнопки внешние будет создана линия по периметру выделенного диапазона. Если после этого нажать кнопку внутренние, то к внешним линиям добавятся еще и все внутренние. Внесенные вами изменения тут же отображаются в образце, расположенном ниже. Кроме того, вы можете выбрать, например, один тип линии и нажать кнопку внешние, а затем выбрать другой тип (и/или цвет) линии и нажать кнопку внутренние. При этом внешние и внутренние линии будут иметь разный стиль (и/или цвет).

Особое внимание уделите области Отдельные вкладки Граница диалогового окна Формат ячеек. С помощью кнопок, расположенных в ее левой и нижней части, можно добавить отдельные линии границ. Образец в этой области символизирует собой диапазон из четырех ячеек: нажав, например, третью сверху кнопку, вы добавите к диапазону только нижнюю границу. Здесь все просто: смотрите на пиктограммы на кнопках, они наглядно отображают положение границы в диапазоне. Как видите, здесь можно создать и диагональные границы.

Лучше всего поэкспериментировать самостоятельно. Не забывайте выделять диапазон ячеек, прежде чем вызывать диалоговое окно Формат ячеек.

Заливка

Ранее мы рассматривали метод заливки ячеек однородным цветом. Чтобы красиво оформить таблицу, могут понадобиться другие способы заливки. В программе Excel предусмотрена градиентная и узорная заливка ячеек или выделенного диапазона. Для создания такой заливки используют вкладку Заливка диалогового окна Формат ячеек.

Градиентная заливка – это заливка, в которой один цвет плавно переходит в другой. Существуют и многоцветные градиенты, состоящие из двух и более цветов, но в Excel используются только двухцветные градиенты (рис. 3.13).

Рис. 3.13. Ячейки залиты градиентом

С помощью образцов в области Цвет фона выбирают однородный цвет заливки. Чтобы выбрать нужный градиент, следует нажать кнопку Способы заливки, при этом появится диалоговое окно Способы заливки (рис. 3.14).

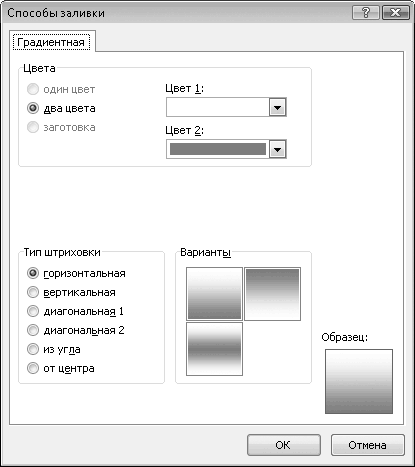

Рис. 3.14. Диалоговое окно Способы заливки

В раскрывающихся списках Цвет1 и Цвет2 указывают начальный и конечный цвета градиента.

С помощью переключателя Тип штриховки выбирают тип градиента: горизонтальный, вертикальный, диагональный, угловой и центрированный.

Каждый тип градиента содержит несколько вариантов. Образцы этих вариантов находятся в области Варианты. После того как тип градиента выбран, щелкните кнопкой мыши на подходящем образце. Затем нажмите кнопку ОК, чтобы закрыть диалоговое окно Способы заливки.

Кроме того, ячейка или диапазон могут быть залиты одноцветным узором. Тип узора указывают в раскрывающемся списке Узор вкладки Заливка диалогового окна Формат ячеек, а цвет узора – в раскрывающемся списке Цвет узора.

Объединение ячеек

Две и более ячейки на листе могут быть объединены в одну. Объединение ячеек может понадобиться, например, при создании общего заголовка для нескольких столбцов (рис. 3.15).

Рис. 3.15. Пример объединения ячеек

Чтобы объединить ячейки, выполните следующие действия.

1. Выделите ячейки, которые необходимо объединить.

2. Щелкните правой кнопкой мыши на выделенном диапазоне и в появившемся контекстном меню выполните команду Формат ячеек.

3. В открывшемся диалоговом окне перейдите на вкладку Выравнивание.

4. Установите флажок Объединение ячеек.

5. Нажмите кнопку ОК, чтобы применить изменения.

После этого все выделенные ячейки объединяются. Попробуйте самостоятельно объединить ячейки R1C1 и R1C2. Затем выделите объединенную ячейку и посмотрите на поле Имя. Вы видите, что адрес новой ячейки – R1C1. Теперь щелкните кнопкой мыши на ячейке, расположенной справа. Адрес этой ячейки – R1C3. Иными словами, ячейка R1C2 перестала существовать на текущем листе книги. Дело в том, что мы объединили ячейки R1C1 и R1C2 и новой объединенной ячейке автоматически присвоен адрес левой верхней ячейки выделенного диапазона.

Кроме того, ячейки можно объединить с помощью кнопки, расположенной справа в нижнем ряду в группе Выравнивание вкладки Главная ленты. Эта кнопка содержит несколько параметров, о чем говорит стрелка в ее правой части (рис. 3.16).

Рис. 3.16. Команды объединения и отмены объединения ячеек

• Объединить и поместить в центре. Ячейки объединяются, а текст, расположенный в этих ячейках, центрируется относительно границ объединенной ячейки.

• Объединить по строкам. Выделенные ячейки объединяются только по строкам, то есть если был выделен диапазон, включающий несколько строк, то строки в этом случае не объединяются.

• Объединить ячейки. Объединяются все выделенные ячейки.

• Отменить объединение ячеек. Если выполнить эту команду, предварительно выделив объединенную ячейку, то последняя разбивается по строкам и столбцам. Иными словами, данная команда разбивает объединенную ячейку на исходные.

При объединении ячеек следует учитывать, что если объединяемые ячейки содержат данные, то в объединенной ячейке останутся только те данные, которые находятся в левой верхней ячейке объединяемого диапазона. Данные из остальных ячеек будут удалены.

Для объединенной ячейки сохраняются все вышеописанные правила форматирования.

Использование стилей

Вы можете быстро применить стиль оформления к выделенному диапазону ячеек. Стиль включает в себя цвет заливки, а также цвет и атрибуты шрифта.

Чтобы применить к ячейке или диапазону готовый стиль, нужно предварительно выделить эту ячейку или диапазон. Далее нажмите кнопку Стили ячеек, расположенную в группе Стили вкладки Главная ленты. Появится галерея стилей (рис. 3.17).

Рис. 3.17. Выбор стиля для выделенных ячеек

Галерея содержит графические образцы стилей ячеек. Перемещая указатель мыши от одного образца к другому, смотрите на выделенный диапазон. Стиль его оформления будет меняться в зависимости от того, на каком образце находится указатель мыши. Как только найдете подходящий стиль, щелкните кнопкой мыши на образце, и соответствующий стиль будет применен, а галерея закроется.

Вы можете создать собственный стиль и использовать его по мере надобности. Для этого нужно выполнить команду Создать стиль ячейки в галерее стилей – появится диалоговое окно Стиль (рис. 3.18).

Рис. 3.18. Диалоговое окно Стиль

В поле Имя стиля появившегося диалогового окна введите название создаваемого стиля. Далее, установив соответствующие флажки, укажите, какие параметры форматирования будет включать в себя создаваемый стиль. По умолчанию в стиль включаются все параметры форматирования.

Затем нажмите кнопку Формат. В появившемся диалоговом окне Формат ячеек произведите все необходимые настройки: выберите формат числа, шрифт, атрибуты шрифта, тип и цвет заливки, тип выравнивания и т. д., после чего нажмите кнопку ОК диалогового окна Формат ячеек, а затем – кнопку ОК диалогового окна Стиль. Название созданного вами стиля появится в группе Пользовательские галереи стилей. Теперь вы можете применять свой стиль к выделенным ячейкам и диапазонам.

Если требуется удалить ранее созданный стиль, следует открыть галерею стилей, щелкнуть правой кнопкой мыши на образце удаляемого стиля и в появившемся контекстном меню выполнить команду Удалить. Чтобы изменить стиль, нужно выполнить в том же контекстном меню команду Изменить. При этом появится диалоговое окно Стиль, в котором можно изменить имя стиля или включить в стиль (исключить из стиля) определенные параметры форматирования.

Глава 4

Работа со строками и столбцами

По умолчанию лист книги в программе Excel содержит ячейки с одинаковыми значениями ширины и высоты. В процессе работы вам неоднократно придется изменять высоту строк и ширину столбцов, соответственно, будут изменяться и размеры ячеек, находящихся в этих столбцах и строках. Причины для изменения размеров ячеек таблицы могут быть разными: возможно, текст или числовое значение не умещается в стандартной ячейке, а может, наоборот, ширина ячейки слишком велика для ввода, например, порядкового номера и т. д.

Изменение ширины столбцов

Изменить ширину столбца (или группы столбцов) вы можете несколькими способами. На разных этапах работы вы, скорее всего, будете использовать все известные способы изменения ширины столбца, так как в каждом конкретном случае наиболее удобным может оказаться любой из них.

1. Установите указатель мыши в область заголовков столбцов между столбцами 2 и 3. Он должен принять вид противоположно направленных стрелок.

2. Нажав и удерживая кнопку мыши, перетащите указатель чуть вправо и отпустите кнопку. Ширина столбца 2 будет увеличена. При этом все столбцы, расположенные справа от столбца 2, будут сдвинуты вправо.

3. Аналогичным образом уменьшите ширину столбца 2. Все столбцы, расположенные справа, будут сдвинуты влево.

Таким образом, вы можете изменять ширину любого столбца, перетаскивая мышью его правую границу в области заголовка.

Теперь рассмотрим другой способ изменения ширины столбца, который позволит вам сделать это более точно.

1. Щелкните кнопкой мыши на заголовке любого столбца, например столбца 3. Весь столбец будет выделен.

2. Щелкните правой кнопкой мыши на любом участке в пределах выделенной области.

3. В появившемся контекстном меню выполните команду Ширина столбца.

4. В поле Ширина столбца открывшегося диалогового окна (рис. 4.1) введите желаемую ширину столбца, например 15, и нажмите кнопку ОК. Диалоговое окно будет закрыто, а ширина столбца – изменена.

Рис. 4.1. Диалоговое окно Ширина столбца

Часто возникает необходимость изменить ширину группы столбцов. Вы можете поочередно изменить ширину каждого столбца любым из вышеописанных способов, но есть более быстрый метод.

1. Установите указатель мыши на заголовок столбца 2.

2. Нажав и удерживая кнопку мыши, перетащите указатель вправо или влево, в зависимости от того, какие столбцы нужно выделить. В качестве примера выделим столбцы 2−5.

3. Щелкните правой кнопкой мыши в пределах выделенной области и в появившемся контекстном меню выполните команду Ширина столбца. На экране появится уже знакомое вам диалоговое окно.

4. В поле Ширина столбца введите нужное значение ширины выделенных столбцов и нажмите кнопку ОК. Диалоговое окно закроется, а ширина всех выделенных столбцов будет изменена.

СОВЕТ

Вышеописанным методом вы можете изменить ширину не только граничащих друг с другом столбцов, но и отдельных, не расположенных по соседству. Чтобы выделить группу столбцов, не граничащих друг с другом, последовательно щелкните кнопкой мыши на их заголовках, удерживая нажатой клавишу Ctrl.

Изменение высоты строк

В некоторых случаях вам придется изменять высоту строк. Возможно, вы захотите увеличить размер шрифта содержимого какой-либо ячейки или разместить несколько строк текста в одной ячейке. Чтобы на экране или в распечатанном документе отображалось все содержимое таких ячеек, вам придется изменить их высоту.

Методы изменения высоты ячейки мало чем отличаются от методов изменения ширины столбца.

1. Установите указатель мыши на нижнюю границу заголовка строки, высоту которой хотите изменить, например на нижнюю границу заголовка строки 3. Указатель мыши примет вид противоположно направленных стрелок.

2. Нажав и удерживая кнопку мыши, перетащите указатель вниз. Высота строки будет изменена, а все строки, расположенные ниже, сдвинутся вниз (рис. 4.2).

Рис. 4.2. Высота строки 3 увеличена

Можно также поступить следующим образом:

1. Щелкните кнопкой мыши на области заголовка какой-либо строки. Пусть это будет строка 2. Вся строка будет выделена.

2. Щелкните правой кнопкой мыши на выделенной области и в появившемся контекстном меню выполните команду Высота строки.

3. В появившемся диалоговом окне задайте высоту строки и нажмите кнопку OK. Диалоговое окно будет закрыто, а высота выделенной строки – изменена.

Чтобы изменить высоту группы строк, выделите нужные строки (используйте клавишу Ctrl для выделения строк, не граничащих друг с другом), щелкните правой кнопкой мыши в пределах выделенной области и в появившемся контекстном меню выберите пункт Высота строки. Далее в появившемся диалоговом окне укажите нужную высоту строк и нажмите кнопку OK.

Средства автоподбора высоты строк и ширины столбцов

Средства автоподбора позволяют вам установить ширину столбца и высоту строки в зависимости от размера введенных данных. Чтобы разобраться, что же такое автоподбор, рассмотрим простой пример.

1. Щелкните кнопкой мыши на любой ячейке, чтобы ее выделить. Пусть это будет ячейка R2C2.

2. Введите какой-либо текст, чтобы он немного выходил за пределы ячейки, и нажмите клавишу Enter. Обратите внимание, что текст, не уместившийся в ячейке, продолжается на ячейке R2C3, хотя на самом деле является содержимым ячейки R2C2 (рис. 4.3).

Рис. 4.3. Текст не умещается в ячейке R2C2

Если вы захотите набрать текст в ячейке R2C3, то выступающая за пределы ячейки R2C2 часть текста будет скрыта. Текст по-прежнему содержится в ячейке, но на экран не выводится, поскольку он «перекрыт» содержимым ячейки R2C3. Увеличим ширину столбца 2, тогда введенный нами в ячейку R2C2 текст будет отображаться на экране. Вы можете изменить ширину столбца уже известными вам методами, но в этом разделе мы говорим о средствах автоподбора, которые позволяют установить ширину столбца автоматически, исходя из содержимого ячеек.

1. Выделите столбец 2.

2. Установите указатель мыши на правую границу заголовка столбца 2 так, чтобы указатель принял вид противоположно направленных стрелок.

3. Дважды щелкните кнопкой мыши. Ширина столбца 2 будет увеличена ровно настолько, сколько необходимо, чтобы текст, введенный вами в ячейку R2C2, уместился в ее видимой части (рис. 4.4).

Рис. 4.4. С помощью автоподбора установлена оптимальная ширина столбца 2

Если какая-либо ячейка содержит несколько строк текста, то, чтобы отобразить весь текст ячейки, вам понадобится изменить высоту строки. В этом случае удобно воспользоваться автоматическим подбором высоты строк.

Чтобы автоматически подобрать оптимальную высоту строки, нужно выделить ее, установить указатель на нижнюю границу заголовка строки и дважды щелкнуть кнопкой мыши.

Автоподбор ширины столбца и высоты строки удобно применять, если ваша таблица содержит большое количество данных. Судите сами: если в таблице сотни строк, вам придется, используя вертикальную прокрутку, просматривать весь столбец в поисках ячейки с самым «длинным» содержимым и изменять ширину столбца так, чтобы данные в этой ячейке умещались по ширине. Применяя же метод автоподбора ширины, вы можете быть уверены, что ширина столбца установлена в соответствии с самой ｫобъемнойｻ ячейкой.

Чтобы установить автоподбор ширины или высоты не для отдельных столбца или строки, а сразу для нескольких, следует выделить нужную группу столбцов или строк и дважды щелкнуть кнопкой мыши между любыми двумя выделенными заголовками. Ширина выделенных столбцов или высота выделенных строк будет установлена автоматически с учетом объема данных в ячейках выделенной группы.

Закрепление областей

Предположим, что вы работаете с большой таблицей. В процессе работы вам приходится часто использовать полосы прокрутки, чтобы ввести данные в различные ячейки. При этом заголовки столбцов (самые различные, например: Товар, Цена, Количество, Производитель и т. д.), которые могут содержаться в ячейках верхней строки, скроются, как только вы начнете прокручивать таблицу вниз. Если вам приходится работать с большим количеством столбцов, вы можете забыть, какие данные отображают ячейки того или иного столбца, и вам придется прокручивать таблицу вверх, чтобы посмотреть заголовок столбца. В программе Excel предусмотрен инструмент, который называется «закрепление областей». Вы можете закрепить на экране определенные строки или столбцы таким образом, чтобы при прокрутке таблицы некоторые данные были у вас всегда перед глазами.

Например, если верхняя строка содержит такие заголовки столбцов, как, например, Цена розничная, Цена оптовая, Цена со скидкой, вы можете закрепить эту строку на экране. При прокрутке таблицы эта строка будет оставаться в верхней части таблицы.

1. Создайте новый документ и введите в несколько ячеек строки 1 какой-либо текст.

2. Прокрутите документ немного вниз. Обратите внимание, что строка 1 скрывается.

3. Перейдите на вкладку Вид ленты.

4. Нажмите кнопку Закрепить области, расположенную в группе Окно.

5. В раскрывающемся списке выполните команду Закрепить верхнюю строку. Под первой строкой появится горизонтальная линия. Это означает, что строка, расположенная выше этой линии, закреплена.

6. Прокрутите таблицу вниз. Сколь долго бы вы ни прокручивали таблицу, строка 1 всегда остается в верхней части листа (рис. 4.5).

Рис. 4.5. Первая строка закреплена

7. Нажмите кнопку Закрепить области и в появившемся списке выполните команду Закрепить первый столбец. Справа от первого столбца появится вертикальная линия, при этом закрепление верхней строки будет автоматически снято.

8. Прокрутите документ вправо. Первый столбец всегда остается в левой части листа, в то время как все остальные прокручиваются.

9. Нажмите кнопку Закрепить области и в появившемся списке выполните команду Снять закрепление областей. Закрепление областей будет сброшено.

Вы можете закрепить произвольное количество строк и столбцов. Если выделить ячейку и в меню кнопки Закрепить области выбрать одноименную команду, будут закреплены все строки и столбцы, расположенные выше и левее выделенной ячейки (рис. 4.6).

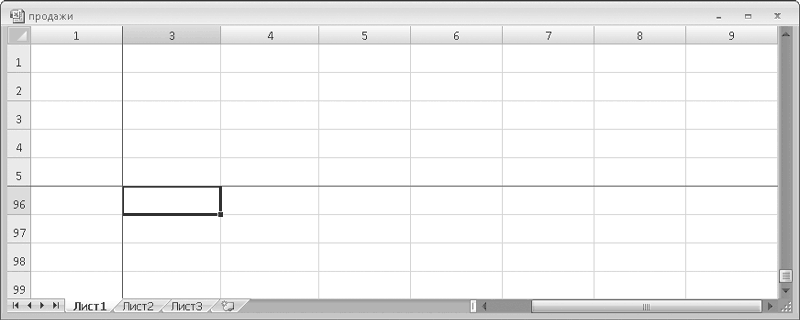

Рис. 4.6. Ячейки R1C1−R5C1 закреплены

Скрытие строк и столбцов

При работе с таблицей Excel нередко используют множество ячеек, содержащих, например, формулы, какие-либо константы, редко изменяемые данные, которые участвуют в подсчетах различных итогов, но не должны отображаться на экране или в распечатанном документе. Вы можете скрыть строки и столбцы, в которых есть такие ячейки, при этом все данные, расположенные в этих ячейках, будут также участвовать в формулах и подсчетах. В дальнейшем вы можете вновь отобразить на экране ранее скрытые строку или столбец, чтобы внести изменения в ячейки.

1. Выделите любую строку, например 4.

2. Щелкните правой кнопкой мыши на любом участке в пределах выделения и в появившемся контекстном меню выполните команду Скрыть.

3. Посмотрите на область заголовков строк. Вы видите, что после строки 3 сразу идет строка 5, то есть строка 4 скрыта (рис. 4.7).

Рис. 4.7. Строка 4 скрыта

Следует отметить, что скрытие строк (и столбцов) происходит весьма незамысловатым способом: высота строки (ширина столбца) уменьшается до нулевого значения. Обратите внимание на границу между заголовками строк 3 и 5, вы увидите, что линия этой границы несколько толще линий границ остальных строк.

Чтобы отобразить ранее скрытую строку, нужно выделить строки, между которыми она находится, щелкнуть правой кнопкой мыши и в появившемся контекстном меню выполнить команду Отобразить.

Скрытие и отображение столбцов происходит аналогичным образом.

Глава 5

Работа с данными

В этой главе вы познакомитесь с некоторыми способами организации данных в таблице (сортировка по алфавиту, возрастанию или убыванию, группировка по некоторым общим признакам), которые позволят сделать работу с таблицей более комфортной.

Excel предусматривает возможность импорта в таблицу данных из других источников: из баз данных Microsoft Access, файлов XML, текстовых файлов или с веб-страниц. Таким образом, вы можете включить в свой документ информацию, хранящуюся в совершенно другом формате, что избавит вас от необходимости вводить эти данные в ячейки листа таблицы.

МУЛЬТИМЕДИЙНЫЙ КУРС

Тема этой главы раскрыта в видеолекциях, содержащихся в главе «Сортировка и фильтрация данных».

Сортировка данных

Любые данные вы можете отсортировать по алфавиту (если сортируемые ячейки содержат текст), по возрастанию или убыванию и даже по цвету ячейки и шрифта. Чтобы рассмотреть примеры сортировки данных, приведенные в этом разделе, вам нужно создать таблицу. Введите в ячейки первого столбца таблицы различные слова, начинающиеся с разных букв. В качестве примера вы можете использовать таблицу, изображенную на рис. 5.1.

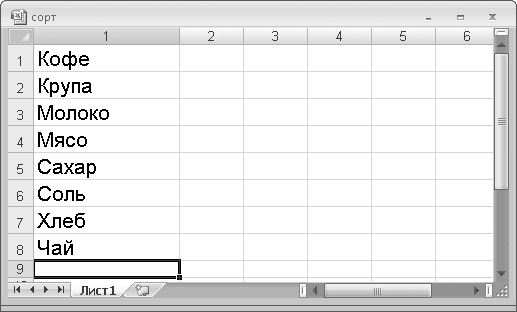

Рис. 5.1. Пример таблицы

1. Выделите столбец, в котором находятся ячейки с текстом. В нашем примере это столбец 1.

2. Перейдите на вкладку Данные ленты.

3. Нажмите кнопку Сортировка от А до Я в группе Сортировка и фильтр. Ячейки с текстом поменяются местами. Теперь ячейки отсортированы по алфавиту (рис. 5.2).

Рис. 5.2. Первый столбец отсортирован по алфавиту

4. Нажмите кнопку Сортировка от Я до А. Ячейки вновь поменяются местами, и теперь текст отсортирован по алфавиту, но в обратном порядке.

Вышеописанным методом можно отсортировать и числовые данные. При этом, выполнив команду Сортировка от А до Я, вы расположите числа в порядке возрастания, а выполнив команду Сортировка от Я до А – в порядке убывания.

1. Отмените сортировку столбца 1, дважды нажав кнопку Отменить на Панели быстрого доступа (первым нажатием мы отменяем Сортировку от Я до А, а вторым – Сортировку от А до Я, то есть возвращаемся к несортированному списку).

2. В ячейки соседнего столбца введите любые цифры, чтобы каждому слову в столбце 1 соответствовала определенная цифра. Мы не будем усложнять пример и введем цифры (например, цены товаров) 15, 12, 25, 50, 24, 140, 20 и 5 (рис. 5.3).

Рис. 5.3. В таблицу добавлен столбец с ценами товаров

3. Выделите столбец 1 и нажмите кнопку Сортировка от А до Я. Появится диалоговое окно Обнаружены данные вне указанного диапазона (рис. 5.4).

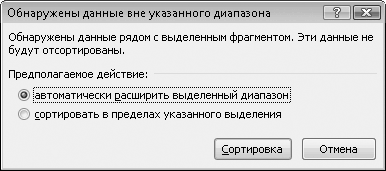

Рис. 5.4. Диалоговое окно Обнаружены данные вне указанного диапазона

ПРИМЕЧАНИЕ

Программа Excel обнаружила данные вне выделенного диапазона (в нашем случае – цифры в столбце 2) и предлагает выполнить одно из действий: расширить выделенный диапазон или сортировать данные только выделенного диапазона. Если данные столбца 1 и 2 имеют отношение друг к другу (например, наименование товара и цена), следует выбрать первое действие.

4. Установите переключатель Предполагаемое действие в положение автоматически расширить выделенный диапазон.

5. Нажмите кнопку Сортировка. Данные столбца 1 будут отсортированы, и ячейки с цифрами также поменяются местами (рис. 5.5).

Рис. 5.5. Результат сортировки по алфавиту столбца 1

Обратите внимание, что ячейки в столбце 2 поменялись местами таким образом, что после сортировки текста цена товара осталась в одной строке с соответствующим товаром. Например, до сортировки строка 5 содержала ячейки Чай и 24. После сортировки, в строку 8 переместилась не только ячейка Чай, но и ячейка цены (24).

Теперь посмотрим, что получится, если в диалоговом окне Обнаружены данные вне указанного диапазона мы выберем другой вариант сортировки.

1. Отмените сортировку, нажав кнопку Отменить на Панели быстрого доступа.

2. Выделите столбец 1 и нажмите кнопку Сортировка от А до Я. Появится диалоговое окно Обнаружены данные вне указанного диапазона.

3. Установите переключатель Предполагаемое действие в положение сортировать в пределах указанного выделения и нажмите кнопку Сортировка. Данные столбца 1 будут отсортированы, в то время как в столбце 2 не произошло никаких изменений, то есть теперь цены не соответствуют указанным в таблице товарам.

Теперь рассмотрим другие способы сортировки данных. Отсортируем данные по цвету шрифта.

1. Перейдите на вкладку Главная и, используя кнопку Цвет текста в группе Шрифт, измените цвет шрифта для некоторых товаров. Например, измените цвет шрифта на синий для товаров Мясо, Хлеб и Чай.

2. Перейдите на вкладку Данные и щелкните на кнопке Сортировка в группе Сортировка и фильтр. Появится диалоговое окно Сортировка (рис. 5.6).

Рис. 5.6. Диалоговое окно Сортировка

3. В раскрывающемся списке Сортировать по выберите пункт Столбец 1.

4. В раскрывающемся списке Сортировка выберите пункт Цвет шрифта.

5. В области Порядок нажмите левую кнопку и в появившейся палитре выберите Синий.

6. В раскрывающемся списке, расположенном в области Порядок, выберите пункт Сверху. Таким образом, мы расположим товары, выделенные синим шрифтом, в верхних ячейках.

7. Нажмите кнопку ОК. Диалоговое окно Сортировка будет закрыто, а товары, выделенные синим шрифтом, разместятся в начале списка. Обратите внимание, что цены по-прежнему соответствуют товарам.

ВНИМАНИЕ

Палитра цветов, появляющаяся при нажатии кнопки в области Порядок, содержит только те цвета, которые присутствуют в выделенном столбце. В нашем примере это цвета Авто и Синий.

Вы можете создать несколько уровней сортировки. В последнем примере мы расположили товар в зависимости от цвета шрифта, но вы можете расширить уровень сортировки, отсортировав, например, столбец 2 по возрастанию цены. Сортировка будет производиться как бы в два этапа. Сначала будет отсортирован товар по цвету шрифта, а затем – цена в порядке возрастания. Рассмотрим это на примере.

1. Отмените последнюю сортировку.

2. Нажмите кнопку Сортировка. Появится одноименное диалоговое окно.

3. Нажмите кнопку Добавить уровень. В диалоговом окне Сортировка появится строка Затем по.

4. В раскрывающемся списке области Столбец выберите пункт Столбец 2.

5. В раскрывающемся списке области Сортировка выберите пункт Зна чения.

6. В раскрывающемся списке области Порядок выберите пункт По возрастанию.

7. Нажмите кнопку ОК диалогового окна. Диалоговое окно Сортировка будет закрыто.

ПРИМЕЧАНИЕ

Диалоговое окно Сортировка уже содержит настройки сортировки, сделанные вами в последний раз. Если это не так, настройте параметры сортировки столбца 1 по синему цвету шрифта.

Давайте рассмотрим, в каком порядке теперь расположились наши данные.

В первых трех ячейках столбца 1 разместились товары, выделенные синим шрифтом. Кроме того, эти товары расположены в порядке возрастания цены. Все остальные товары отсортированы также в порядке возрастания цены, но после товаров, выделенных синим шрифтом. Иными словами, первый уровень сортировки имеет приоритет, то есть данные сначала сортируются по настройкам первого уровня. Следующий уровень сортирует остальные товары, которые не подпадают под условия первого уровня. Тем не менее логичное расположение ячеек сохраняется (обратите внимание, что в таблице идут сначала «синие» товары в порядке возрастания цены, а затем все остальные, но опять же в порядке возрастания цены).

Вышеописанный пример удобен для формирования каких-либо прайс-листов. Вы можете выделить ходовой и популярный товар цветом и при сортировке вывести такой товар в верхнюю часть списка. Если, например, на следующей неделе другой товар будет пользоваться повышенным спросом, то удобно уже его выделить цветом и пересортировать данные в таблице так, как вам нужно. Кроме того, вы можете выделять разным цветом различные группы товаров (комплектующие одним цветом, расходные материалы – другим, аксессуары – третьим и т. д.) и далее, используя сортировку, упорядочить товары в прайс-листе или описи по принадлежности к группе. При этом вы можете вводить в таблицу наименования товаров друг за другом, независимо от принадлежности к той или иной группе, а затем просто выделять соответствующим цветом.

Фильтры и примеры их использования

Фильтры – удобное средство поиска и отображения нужных данных в таблице Excel. Используя фильтры, вы можете отобразить в таблице только те данные, которые вам нужны в данный момент. Например, если вы работаете с определенной группой товаров, вы можете отобразить в таблице только товары, принадлежащие этой группе, остальные товары при этом будут скрыты. Обобщенно говоря, вы можете скрыть или отобразить данные, отвечающие определенному условию. В теории это звучит несколько запутанно, поэтому сразу перейдем к примеру.

Для этого примера будем использовать таблицу товаров и цен из предыдущего раздела.

Нам понадобится пустая строка над таблицей, в которой мы разместим элементы управления фильтрами.

1. Выделите любую ячейку в строке 1 и щелкните правой кнопкой мыши.

2. В появившемся контекстном меню выберите пункт Вставить. Появится диалоговое окно Добавление ячеек (рис. 5.7).

Рис. 5.7. Диалоговое окно Добавление ячеек

ВНИМАНИЕ

В появившемся контекстном меню вы видите две команды Вставить: верхняя предназначена для вставки содержимого буфера обмена. Команда Вставить, расположенная чуть ниже, вам же нужна.

3. В диалоговом окне Добавление ячеек уста новите переключатель в положение Строку и нажмите кнопку ОК. Новая строка будет добавлена вверху таблицы, а имеющиеся строки сдвинутся вниз.

4. Выделите пустую строку 1.

5. Нажмите кнопку Фильтр, расположенную в группе Сортировка и фильтр вкладки Данные. В первой и второй ячейках (в нашем примере – R1C1 и R1C2) строки 1 появятся кнопки фильтров (рис. 5.8).

Рис. 5.8. Кнопки фильтров в строке 1

Теперь рассмотрим несколько простых примеров применения фильтра к данным.

Первый пример

Скроем все данные, не выделенные синим цветом.

1. Нажмите кнопку в ячейке R1C1. На экране появится список команд.

2. В появившемся списке выберите пункт Фильтр по цвету и на открывшейся палитре – синий цвет. В таблице останутся только товары, которые мы ранее выделили синим цветом (рис. 5.9).

Рис. 5.9. Результат применения фильтра по цвету шрифта

Заметьте, что и в столбце 2 остались только ячейки с ценами отображенных в таблице товаров. Кроме того, обратите внимание на нумерацию строк. Нетрудно догадаться, что примененный нами фильтр просто скрыл строки, в которых содержатся данные, не удовлетворяющие условиям фильтра.

3. Нажмите кнопку в ячейке R1C1 и в появившемся списке выполните команду Снять фильтр с (Столбец 1). В таблице вновь отобразятся все ранее введенные нами данные.

Второй пример

Отобразим в таблице только те товары, названия которых начинаются на буквы «К» и «М».

1. Нажмите кнопку в ячейке R1C1 и в появившемся списке выполните команду Текстовые фильтры_Начинается с. Появится диалоговое окно Пользовательский автофильтр (рис. 5.10).

Рис. 5.10. Диалоговое окно Пользовательский автофильтр

2. Убедитесь, что в левом верхнем раскрывающемся списке выбран пункт начинается с.

3. В поле правого верхнего раскрывающегося списка введите букву К. Таким образом, мы отобразим в таблице только товары, начинающиеся на букву «К».

Кроме того, мы хотим отобразить в таблице еще и товары, начинающиеся на букву «М».

1. Установите переключатель логического оператора в положение ИЛИ.

2. В левом нижнем раскрывающемся списке выберите пункт начинается с.

3. В поле правого нижнего открывающегося списка введите букву М. Итак, мы создали условия фильтра, при котором в таблице будут отображаться товары, начинающиеся на букву «К» или «М».

4. Нажмите кнопку ОК диалогового окна. Как видите, в таблице были скрыты все строки, кроме строк с товарами, названия которых начинаются на указанные нами буквы (рис. 5.11).

Рис. 5.11. В таблице отображаются только названия товаров, начинающиеся с букв «К» и «М»

Третий пример

Данный пример служит лишь дополнением к предыдущему примеру, в котором мы отображали в таблице названия, начинающиеся с определенной буквы. В этом примере мы отобразим в таблице названия, в которых содержится буква «а».

1. Сбросьте ранее установленный фильтр.

2. Нажмите кнопку в ячейке R1C1 и в появившемся списке выберите пункт Текстовые фильтры → Содержит. На экране вновь появится диалоговое окно Пользовательский фильтр.

3. Убедитесь, что в левом верхнем раскрывающемся списке выбран пункт Содержит.

4. В поле правого верхнего раскрывающегося списка введите букву А.

5. Нажмите кнопку ОК. Диалоговое окно будет закрыто, а в таблице отобразятся только те товары, в наименовании которых содержится одна или несколько выбранных вами букв.

Как видите, в настройке фильтра нет ничего сложного: вы просто указываете условие и значение, которое должно соответствовать или не соответствовать этому условию.

Четвертый пример

В этом примере мы рассмотрим числовые фильтры, то есть фильтры сортировки числовых данных.

Отобразим в таблице только те товары, цена которых больше 20.

1. Сбросьте ранее установленный фильтр.

2. Нажмите кнопку, расположенную в ячейке R1C2. На этот раз мы применяем фильтр к столбцу 2 таблицы.

3. В появившемся списке выберите пункт Числовые фильтры → Больше. Появится диалоговое окно Пользовательский фильтр.

4. Убедитесь, что в левом верхнем раскрывающемся списке выбран пункт Больше.

5. В поле правого верхнего раскрывающегося списка введите 20. Нажмите кнопку OK. Диалоговое окно закроется, а в таблице будут отображены только те товары, цена которых выше 20.

В нашей таблице содержится товар Крупа с ценой 20. В данный момент строка с ячейками этого товара скрыта. Если бы вы выбрали оператор Больше или равно, то этот товар также присутствовал бы среди остальных после применения фильтра.

Пятый пример

Рассмотрим еще один числовой фильтр. Отобразим в таблице только те товары, цена которых находится между 20 и 50.

1. Сбросьте предыдущий фильтр. Для этого вам следует нажать кнопку в ячейке R1C2 и выполнить команду Снять фильтр с (Столбец 2).

2. Нажмите кнопку в ячейке R1C2 и выберите пункт Числовые фильтры → Между. Появится диалоговое окно Пользовательский фильтр. Обратите внимание, что на этот раз в диалоговом окне Пользовательский фильтр уже установлены операторы Больше или равно и Меньше или равно. Вам остается лишь ввести нужные числовые значения.

3. В поле правого верхнего раскрывающегося списка введите 20, а в поле правого нижнего раскрывающегося списка – 50.

4. Нажмите кнопку ОК. Диалоговое окно закроется, а в таблице будут скрыты строки товаров с ценой меньше 20 и больше 50 (рис. 5.12).

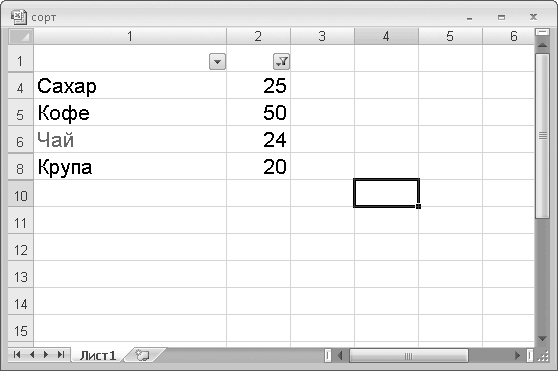

Рис. 5.12. В таблице остались товары, цена которых находится между 20 и 50

В этом примере вы задали следующее условие для фильтра: отобразить товары, цена которых больше или равна 20 и меньше или равна 50. Товары, не соответствующие этому условию, были скрыты.

На этом мы закончим обзор фильтров. Вы можете поэкспериментировать с фильтрами самостоятельно, чтобы понять, что делает и как настраивается конкретный фильтр.

Удаление дублирующихся данных

При создании объемных таблиц никто не застрахован от ввода данных, которые уже присутствуют в таблице. Например, вы составляете опись товара и в определенный момент и по каким-либо причинам вводите данные о товаре, который уже ранее встречался в списке. В документах, использующихся для отчетности или подсчитывающих какую-либо статистику, дублирующиеся данные недопустимы. Чтобы не просматривать часами таблицу, которая может состоять из десятков столбцов и сотен (а то и тысяч) строк, в поиске дублирующихся записей, используют инструмент, о котором мы поговорим в этом разделе.

Для начала создадим дублирующиеся записи в таблице, с которой мы работали в предыдущем разделе.

1. Введите в ячейки столбца 1 пару дублирующихся записей, например Хлеб и Кофе.

2. Укажите цены на эти товары. Этот шаг не является обязательным для нашего примера.

Ваша таблица должна быть похожа на таблицу, изображенную на рис. 5.13.

Рис. 5.13. Пример таблицы с дублирующимися данными

Теперь в столбце 1 содержатся две ячейки с товаром Хлеб и две – с товаром Кофе. В нашей таблице всего несколько строк, поэтому мы сразу видим дублирующиеся записи, но если в таблице несколько сотен строк, найти такие дубликаты бывает достаточно сложно.

1. Выделите любую ячейку столбца 1 или 2, в котором содержатся дублирующиеся данные.

2. Нажмите кнопку Удалить дубликаты в группе Работа с данными вкладки Данные. Появится диалоговое окно Удалить дубликаты (рис. 5.14).

Рис. 5.14. Диалоговое окно Удалить дубликаты

ПРИМЕЧАНИЕ

Мы будем удалять дубликаты только в столбце 1, поскольку разные товары могут иметь одинаковую цену. Если флажок Столбец 2 будет установлен, то дубликаты удалятся и из столбца 2. В этом случае, если в таблице присутствует несколько разных товаров по одной и той же цене, они будут удалены из таблицы. В некоторых других случаях, возможно, придется установить флажки для нескольких столбцов.

3. Снимите флажок Столбец 2.

4. Нажмите кнопку ОК. Диалоговое ок но Удалить дубликаты будет закрыто, а на экране появится сообщение с информацией о количестве найденных и удаленных дубликатов (рис. 5.15).

Рис. 5.15. Сообщение о количестве удаленных дубликатов

5. Закройте сообщение, нажав кнопку ОК. Введенные нами дубликаты записей были удалены. В таблице теперь содержится один товар Хлеб и один товар Кофе.

Таким образом, вы буквально несколькими щелчками кнопки мыши очистили таблицу от дублирующихся (и часто ненужных) записей. Как уже говорилось, в больших таблицах ручной поиск и удаление может занять несколько часов работы, которые вы могли потратить на более полезные дела.

Структура таблицы

Очень часто применение структуры таблицы может упростить поиск и работу с нужными данными. Предположим, вы создаете прайс-лист, в котором содержатся товары самых разных групп. Этот прайс-лист будет включать заголовки групп товаров, возможно, заголовки второго уровня, данные о самих товарах и ценах. Можно создать такую структуру таблицы, при которой будут отображаться только товары определенной группы. Это удобно, так как, если вы ищете цену, например, картриджа для принтера, вам следует отобразить товары группы расходных материалов и искать нужный картридж в этой группе, а всю таблицу просматривать не надо.

Создадим новую таблицу, чтобы рассмотреть пример создания структуры. В определенной ячейке укажите название группы товаров, а в нижерасположенные ячейки введите наименования товаров данной группы. Затем введите название следующей группы товаров, потом – наименования товаров этой группы. И так далее, пока весь прайс-лист не будет составлен. В дальнейшем вы сможете добавить или удалить строки, чтобы добавить новый товар или удалить ненужный.

В качестве примера будем использовать таблицу, приведенную на рис. 5.16.

Рис. 5.16. Пример таблицы для группировки данных

Ячейки R2C2, R7C2, R11C2 и R15C2 в нашем примере не что иное, как заголовки групп товаров. Остальные ячейки – наименования товаров. Вы можете проставить справа от товаров цены, хотя для нашего примера это не обязательно.

Теперь создадим структуру документа.

1. Выделите ячейки первой группы товаров. В нашем примере это ячейки R3C2−R6C2.

2. Нажмите кнопку Группировать, расположенную в группе Структура вкладки Данные.

3. В появившемся диалоговом окне Группирование установите переключатель в положение Строки и нажмите кнопку ОК. Диалоговое окно будет закрыто.

Обратите внимание на кнопку со значком «-», появившуюся слева от заголовков строк (рис. 5.17).

Рис. 5.17. Строки 3−6 сгруппированы

4. Нажмите кнопку со значком «-». Значок на кнопке изменится на «+», а строки с товарами первой группы будут скрыты.

5. Выделите ячейки с товарами следующей группы (R8C2−R10C2).

6. Нажмите кнопку Группировать.

7. В появившемся диалоговом окне установите переключатель в положение Строки и нажмите кнопку ОК. Слева от заголовков строк появится еще одна кнопка, с помощью которой можно скрыть или отобразить товары второй группы.

8. Аналогичным образом сгруппируйте строки товаров остальных групп (ячейки строк 12−14 и 18−19). Слева от заголовков строк должны появиться четыре кнопки, которыми можно скрыть или отобразить товары каждой группы.

На рис. 5.18 представлена структура таблицы, которая должна у вас получиться. Скрыв все товары, вы видите только названия групп товаров. Чтобы отобразить товары определенной группы, нужно просто нажать кнопку, расположенную слева от наименования группы.

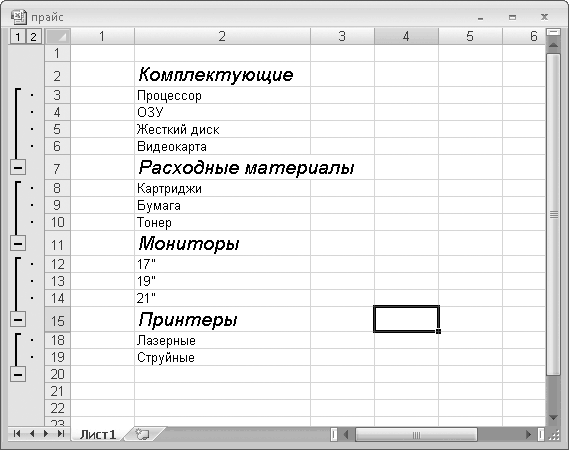

Рис. 5.18. Структура таблицы со сгруппированными строками

ПРИМЕЧАНИЕ

Вы можете разгруппировать ранее сгруппированные строки. Для этого необходимо всего лишь выделить нужные строки (ячейки) и нажать кнопку Разгруппировать в группе Структура вкладки Данные.

Обратите внимание на кнопки 1 и 2, появившиеся в левом верхнем углу листа. Они служат для группового отображения или скрытия данных.

• Нажмите кнопку 2. Все группы товаров будут раскрыты, а сгруппированные строки отображены.

• Нажмите кнопку 1. Все группы товаров будут свернуты, а сгруппированные строки скрыты (рис. 5.19).

Рис. 5.19. Группы свернуты

Категория товаров может содержать и подкатегории. Мы создадим в группе Мониторы вложенные категории Обычные и ЖК.

1. Разгруппируйте строки в категории Мониторы.

2. Вставьте пустую строку над ячейкой 17”.

3. В ячейку новой строки введите слово Обычные.

4. Вставьте четыре новые строки под ячейкой 21”.

5. Последовательно введите в новые ячейки текст ЖК, 17”, 19” и 21”. Ваша таблица должна быть похожа на таблицу, изображенную на рис. 5.20.

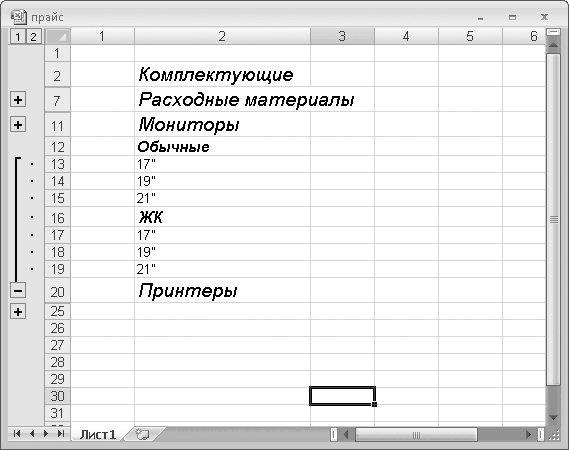

Рис. 5.20. В группу Мониторы добавлены две вложенные группы

6. Выделите и сгруппируйте все ячейки группы Мониторы.

7. Выделите и сгруппируйте ячейки подгруппы Обычные.

8. Выделите и сгруппируйте ячейки подгруппы ЖК.

Давайте посмотрим, что у нас получилось.

1. Сверните все группы кнопкой 1.

2. Нажмите кнопку 2. Группы будут раскрыты, и в таблице отобразятся товары этих групп. Обратите внимание, что в группе Мониторы отображаются не товары, а только заголовки вложенных групп (Обычные и ЖК) (рис. 5.21).

Рис. 5.21. Группы второго уровня не раскрыты

3. Нажмите кнопку 3. Обе подгруппы в группе Мониторы будут раскрыты, и в таблице отобразится товар вложенных групп.

ПРИМЕЧАНИЕ

Кроме того, вы можете раскрывать и сворачивать созданные подгруппы кнопками, расположенными слева от области заголовков строк.

Таким образом, вы можете создать множество уровней вложенных групп. При этом имейте в виду, что не во всех случаях оправданно создание чрезмерно многоуровневой структуры таблицы. Чаще всего можно обойтись двух– или трехуровневой структурой.

Следует отметить, что созданная вами структура таблицы сохраняется при сохранении документа (файла). Поэтому вам не придется начинать каждый рабочий день с создания структуры для одной и той же таблицы. Все, что вам нужно будет делать время от времени, – это добавлять новые строки или удалять ненужные, изменять значения в строках и т. д.

Импорт данных из других источников

Как я уже упоминал, можно заполнить таблицу данными из других источников, например из баз данных, текстовых файлов или файлов XML, которые будут представлены в программе Excel в табличном виде. При этом вы сможете работать с ними так же, как и с обычными данными Excel. Однако необходимо учитывать, что не все типы данных из сторонних источников будут отображаться в таблице корректно. Наиболее корректно программа Excel умеет импортировать информацию из баз данных Microsoft Access. Программа Access также входит в пакет Office, поэтому разработчики обеспечили максимальную совместимость форматов Access и Excel. Кроме того, более или менее корректно в таблицах Excel отображается информация, импортированная из файлов баз данных dBase. Однако здесь могут возникнуть некоторые сложности, связанные с версией таблиц dBase и используемой кодовой страницей.

В качестве примера рассмотрим импорт данных в таблицу Excel из файла базы данных Access. В рамках этой книги я не буду углубленно касаться структуры и принципа построения баз данных, но попробую кратко объяснить, что это такое.

База данных – это набор информации, хранящейся в упорядоченном структурированном виде. По сути таблицы Excel и базы данных очень похожи, но назначение этих форматов несколько разное. Таблицы Excel, конечно, можно использовать для хранения данных и ведения своеобразного архива информации, но все же в этих таблицах удобнее производить некоторые расчеты, анализ и ведение статистики. Базы данных, наоборот, больше ориентированы на сбор и долговременное хранение какой-либо информации, то есть это набор идентификаторов, называемых полями, и данных, хранящихся в этих полях. Если вы создадите таблицу Excel, в ячейки первой строки которой введете название данных (например, Фамилия, Имя, Отчество), а в остальных строках соответствующих столбцов укажете фамилию, имя и отчество сотрудников, друзей, партнеров и т. д., то такая таблица по своей структуре будет очень напоминать базу данных. Роль идентификаторов (полей) в данном случае будут выполнять заголовки, указанные вами в первой строке (Фамилия, Имя, Отчество).

Следующий пример вы можете рассмотреть, только если на вашем компьютере содержатся файлы (имеют расширение MDB) базы данных Access. Эти файлы используются разными программами, поэтому вы можете произвести на компьютере поиск файлов с вышеуказанным расширением. Скорее всего, хоть один такой файл найдется на вашем компьютере.

1. Создайте новую книгу или перейдите на чистый лист уже открытой таблицы.

2. Перейдите на вкладку Данные ленты.

3. Нажмите кнопку Получить внешние данные и в появившемся списке выберите пункт Из Access. Появится диалоговое окно Выбор источника данных.

4. Выберите нужный файл и нажмите кнопку Открыть. Диалоговое окно Выбор источника данных будет закрыто, при этом появится окно Выделить таблицу (рис. 5.22).

Рис. 5.22. Диалоговое окно Выделить таблицу

ПРИМЕЧАНИЕ

Диалоговое окно Выбор источника данных ничем не отличается от стандартного диалогового окна Открыть. В этом диалоговом окне установлен фильтр, скрывающий все файлы, кроме файлов баз данных Access.

ПРИМЕЧАНИЕ

База данных Access может содержать сразу несколько таблиц, связанных друг с другом. В диалоговом окне Выделить таблицу вы можете выбрать только одну.

ПРИМЕЧАНИЕ

Нажав кнопку Свойства, вы откроете диалоговое окно Свойства подключения (рис. 5.24), с помощью которого изменяют некоторые параметры подключения к файлу базы данных. Например, вы можете включить режим автоматического обновления и указать периодичность, тогда таблица будет автоматически обновлять данные при изменении данных в файле базы данных. Это удобно при коллективной работе с одной и той же базой данных. Программа Excel автоматически будет загружать в таблицу обновленные данные из базы данных, внесенные, например, другими пользователями компьютерной сети. Это дает вам возможность быть в курсе всех изменений.

5. Выделите нужную таблицу и нажмите кнопку ОК. Появится диалоговое окно Импорт данных (рис. 5.23).

Рис. 5.23. Диалоговое окно Импорт данных

6. Переключатель Выберите способ представления данных в книге установите в положение Таблица.

7. Переключатель Куда следует поместить данные установите в одно из следующих положений.

• Имеющийся лист. Таблица будет помещена на существующий лист книги, при этом в поле, расположенном ниже, вы можете указать адрес начальной ячейки.

• Новый лист. В книге будет создан новый лист, а данные будут помещены на него.

Рис. 5.24. Диалоговое окно Свойства подключения

8. Нажмите кнопку ОК. Диалоговое окно будет закрыто, а содержимое базы данных – размещено на листе (рис. 5.25).

Рис. 5.25. Импортированные данные на листе книги Excel

Аналогичным образом можно импортировать данные и из других источников. Еще раз напомним, что некоторые виды данных могут некорректно отображаться в таблице Excel или просто быть потеряны в процессе импортирования.

Глава 6

Формулы и функции

Мы подошли, пожалуй, к самой интересной и полезной особенности программы Excel. Именно формулы и функции делают Excel мощным вычислительным инструментом, который может освободить вас от рутинного вычисления различных данных. Приложение Excel не является узконаправленным, наоборот, оно универсально. Эта программа может пригодиться инженерам, бухгалтерам, аналитикам, студентам. Трудно представить род деятельности, где вычислительным способностям Excel было бы невозможно найти применение.

МУЛЬТИМЕДИЙНЫЙ КУРС

Смотрите главу «Программирование на рабочем листе. Формулы и имена», а также «Функции рабочего листа».

Работа с формулами

В ячейках таблицы Excel могут содержаться как данные, так и формулы. Формулы – не что иное, как набор математических и логических операторов и данных. В качестве данных в формулах могут выступать как постоянные значения, так и адреса ячеек (или диапазонов). При этом если формула использует адреса ячеек, то возвращает новый результат вычисления сразу, как только данные в этих ячейках меняются.

Создание простой формулы

Создадим первую формулу. Допустим, вы хотите вычислить площадь круга. Конечно, можно взять в руки калькулятор и сделать это. А если вам требуется вычислить площадь круга сто раз при разных значениях радиуса? Представляете, сколько раз вам нужно нажать кнопки калькулятора, при этом записывая куда-то все результаты? Программа Excel может сделать это быстрее.

Итак, всем известно, что площадь круга равняется πr2, где r – это радиус круга, а π – константа.

1. Создайте новую книгу Excel или перейдите на чистый лист.

2. В ячейку R1C1 введите текст Радиус, а в ячейку R1C2 – Площадь круга.

3. Щелкните кнопкой мыши на ячейке R2C2. В этой ячейке мы создадим формулу.

4. Введите знак =. Это сообщает программе Excel, что в этой ячейке создается формула.

5. Введите число 3,14. Это число π, округленное до двух знаков после запятой.

6. Введите знак *. В программе Excel это – знак умножения.

7. Щелкните кнопкой мыши на ячейке R2C1.

Вокруг этой ячейки появится «муравьиная дорожка», а относительный адрес этой ячейки отобразится в создаваемой формуле.

8. Введите знак ^. Это знак возведения числа в степень.

9. Введите число 2. Это степень, в которую нужно возвести число (рис. 6.1).

Рис. 6.1. Создание формулы для вычисления площади круга

ПРИМЕЧАНИЕ

Текст в ячейках R1C1 и R1C2 нам нужен только в качестве заголовков столбцов для наглядности. В столбец 1 мы будем вводить значение радиуса круга, а в столбце 2 получать результат (площадь).

ПРИМЕЧАНИЕ

Программа Excel содержит функцию автоматического добавления числа π, с точностью пятнадцать знаков после запятой. Но о функциях мы поговорим позже.

10. Нажмите клавишу Enter. Формула будет создана, а в ячейке R2C2 появится значение 0.

Мы создали формулу в ячейке R2C2. Щелкните кнопкой мыши на этой ячейке и посмотрите на строку формул. Вы должны увидеть следующую формулу: =3,14*RC[-1]^2. В нашей формуле число 3,14 (π) умножается на значение ячейки, стоящей слева (в этой ячейке мы позже укажем радиус), которое, в свою очередь, возводится в квадрат. В данный момент результат вычисления равен нулю, так как ячейка R2C1 пуста (формула воспринимает это как 0).

Проверим результаты вычисления.

1. В ячейку R2C1 введите 10 и нажмите клавишу Enter. В ячейке R2C2 появится число 314.

2. В ячейку R2C1 введите число 15 и нажмите клавишу Enter. В ячейке R2C2 появится число 706,5.

Как видите, результат вычисления в ячейке R2C2 автоматически обновляется, как только вы вводите новое значение в ячейку R2C1. Иными словами, вы указываете только радиус, все остальное делает Excel по созданной вами формуле. И это, пожалуй, самый простой пример.

В столбце 3 создадим формулу вычисления длины окружности, которая также будет использовать значение радиуса из столбца 1. Формула длины окружности – 2πr.

1. В ячейку R1C3 введите текст Длина окружности.

2. Щелкните кнопкой мыши на ячейке R2C3.

3. Введите знак =.

4. Введите цифру 2.

5. Введите знак умножения (*).

6. Введите число π (3,14).

7. Введите знак умножения (*).

8. Щелкните кнопкой мыши на ячейке R2C1. В формуле появится относительный адрес первой ячейки, в которой мы указываем радиус. У вас должна получиться формула следующего вида: =2*3,14*RC[-2].

9. Нажмите клавишу Enter. Если в ячейке R2C1 указано какое-либо число, вы немедленно получите результат вычисления длины окружности в ячейке R2C3.

10. Введите новое значение радиуса в ячейку R2C1 и нажмите клавишу Enter. Обратите внимание, что в ячейках R2C2 и R2C3 значения изменились одновременно. Сколько бы вы ни создали формул, использующих значение ячейки R2C1, результат их вычисления будет обновляться при изменении значения в этой ячейке (рис. 6.2).

Рис. 6.2. Формулы в ячейках R2C2 и R2C3 используют значение ячейки R2C1

Приведу арифметические операторы, которые вы можете использовать при создании формул:

+ – оператор сложения;

– – оператор вычитания;

* – оператор умножения;

/ – оператор деления;

^ – оператор возведения в степень. Этот оператор ставится после числа (или переменной), которое возводится в степень. После этого оператора указывается значение степени, которое может быть как числом, так и переменной (переменной в данном случае мы считаем ссылку на ячейку со значением);

% – оператор вычисления процента.

Абсолютный и относительный адреса

Вы заметили, что при создании формул мы указывали ячейку R2C1, но в формулах появлялись значения RC[-1] и RC[-2]? Ранее упоминалось, что ячейка может иметь абсолютный и относительный адреса. Относительный адрес указывает путь к ячейке относительно ячейки с формулой. Так, в формуле вычисления площади круга значение RC[-1] показывает, что данные нужно взять из ячейки той же строки, но на один столбец левее. В формуле длины окружности значение RC[-2] сообщает, что данные необходимо взять из ячейки той же строки, но на два столбца левее. Конечно, вы можете в формулах указать и абсолютный адрес ячейки.

Что дает относительный адрес в формуле? Чтобы получить ответ, выполните следующие действия.

1. Выделите ячейку R2C2, то есть ячейку с формулой площади круга.

2. Установите указатель мыши на рамку выделения, чтобы он принял вид четырех противоположно направленных стрелок.

3. Нажав и удерживая кнопку мыши, перетащите рамку выделения в ячейку R6C3 и отпустите кнопку мыши. Результат вычисления площади круга появится в ячейке R6C3.

4. Попробуйте изменить значения радиуса круга в ячейке R2C2. В ячейке R6C3 обновится значение площади.

5. Выделите ячейку R6C3 и посмотрите на строку формул. Формула несколько изменилась, и теперь она выглядит так: =3,14*R[-4]C[-2]^2. Выражение R[-4]C[-2] означает, что данные (радиус) следует искать в ячейке, расположенной на четыре строки выше и два столбца левее.

Куда бы вы ни перетаскивали ячейку с формулой, относительный адрес ячейки радиуса будет меняться и указывать именно на ячейку R2C1. Точно такой же результат вы получите, изменив положение ячейки R2C1 (ячейки со значением радиуса). Куда бы вы ни переместили эту ячейку, формулы по-прежнему будут возвращать верный результат вычислений, но относительный адрес ячейки со значением радиуса в них будет меняться. Относительный адрес в формуле как бы «цепляется» к ячейке, на которую он ссылается, и не позволяет разорвать эту связь при любом перемещении ячейки формулы или ячеек данных.

Приведу пример, который наглядно покажет преимущества относительного адреса перед абсолютным. Мы создадим таблицу вычислений площади круга в зависимости от радиуса, чтобы увидеть несколько значений площади при разных радиусах.

1. Верните данные с радиусом и формулой на свои места (соответственно в ячейки R2C1 и R2C2).

2. Выделите ячейку R2C2.

3. Скопируйте ее содержимое в буфер обмена. Для этого нажмите кнопку Копировать на вкладке Главная или сочетание клавиш Ctrl+Insert.

4. Выделите ячейку R3C2.

5. Нажав и удерживая клавишу Shift, нажимайте клавишу Стрелка вниз, пока не выделите диапазон до ячейки R10C2.

6. Вставьте содержимое буфера обмена в выделенный диапазон – нажмите кнопку Вставить на вкладке Главная или сочетание клавиш Shift+Insert. В ячейках R3C2−R10C2 появятся нули.

7. Если вы щелкнете кнопкой мыши на любой из ячеек диапазона R3C2−R10C2 и посмотрите на строку формул, то увидите одну и ту же формулу =3,14*RC[-1]^2.

8. В ячейки R2C1−R10C1 введите различные числа, например от 1 до 9 (можете использовать инструмент автозаполнения).

В ячейках R2C2−R10C2 появились разные значения площади круга (рис. 6.3).

Рис. 6.3. В ячейках R2C2−R10C2 содержится одна и та же формула

Каждая формула возвращает результат вычисления в зависимости от радиуса, указанного в ячейке слева. Почему? Ответ прост: в формуле используется относительный адрес, который ссылается не на ячейку R2C1, а на ячейку RC[-1], то есть ячейку, расположенную в той же строке столбцом левее. Если бы в формулах диапазона R2C2−R10C2 использовался абсолютный адрес ячейки R2C1, мы бы получили одинаковые результаты во всех ячейках, поскольку значение радиуса для всех формул бралось бы из одной и той же ячейки. В то же время, если бы понадобилось «размножить» такие же формулы с прямым адресом на целый диапазон, вам пришлось бы в каждой формуле править абсолютный адрес, чтобы указать на ячейку слева.

СОВЕТ

Чтобы изменить относительный адрес в формуле на абсолютный, поместите курсор в конец адреса в строке формул и нажмите клавишу F4, затем клавишу Enter, чтобы записать изменения в формуле. Таким же образом вы можете поменять абсолютный адрес на относительный.

Порядок вычисления в формулах

Чтобы формула выдавала верный результат, необходимо учитывать порядок вычисления в ней. В этом нет ничего сложного, главное – проявлять внимательность при расстановке знаков в формуле.

Для следующего примера создайте таблицу, изображенную на рис. 6.4.

Рис. 6.4. Таблица для примера порядка вычисления

Допустим, нам нужно сумму содержимого ячеек R1C1 и R1C2 умножить на содержимое ячейки R1C3 и вывести результат в ячейку R2C4.

Для этого в ячейке R2C4 необходимо создать формулу.

1. Выделите ячейку R2C4.

2. Введите знак =.

3. Щелкните кнопкой мыши на ячейке R1C1, введите знак + и щелкните кнопкой мыши на ячейке R1C2.

4. Введите знак умножения (*) и щелкните кнопкой мыши на ячейке R1C3.

5. Нажмите клавишу Enter. Ячейка R2C4 выдаст вам результат 310. Это неверный результат.

Попробуем разобраться, почему так получилось. Тот, кто хорошо помнит математику со школы, поймет сразу. Дело в том, что программа Excel при совершении арифметических операций использует элементарные математические правила. В математике сначала производятся операции умножения и деления, а затем – сложения и вычитания. Наша формула сначала умножила содержимое ячейки R1C2 на значение ячейки R1C3, а затем сложила этот результат с содержимым ячейки R1C1, что и привело к неверному результату.

Чтобы наша формула считала правильно, необходимо сумму ячеек R1C1 и R1C2 заключить в скобки. Операции в скобках в математике имеют приоритет, то есть сначала выполняются вычисления в скобках, а потом – за их пределами.

1. Внесите коррективы в строку формул. Исправленная формула должна выглядеть следующим образом: =(R[-1]C[-3]+R[-1]C[-2])*R[-1]C[-1].

2. Нажмите клавишу Enter. Изменения в формуле будут применены, а ячейка R2C4 вернет результат 500, что соответствует нашей задаче и верному решению (рис. 6.5).

Рис. 6.5. В формуле определен верный порядок вычисления

Итак, мы изменили формулу, добавив в нее скобки. Теперь процесс вычисления формулы выглядит следующим образом: сначала происходит сложение содержимого ячеек R1C2 и R1C2, а уже затем полученный результат умножается на содержимое ячейки R1C3, что и требовалось условиями задачи.

Вот некоторые математические операторы, перечисленные в порядке приоритета выполнения: % (вычисление процента), ^ (возведение в степень), * и / (умножение и деление), + и – (сложение и вычитание). Иными словами, если в формуле производится возведение в степень какого-то числа или переменной, это делается раньше умножения или деления и тем более – сложения и вычитания. Если часть формулы заключена в скобки, то сначала производится вычисление в скобках. В свою очередь, если в скобках также присутствует несколько операторов, то они выполняются в порядке приоритета, о котором мы только что говорили.

«Формулы в формулах»

При создании формул вы используете в качестве данных константы и адреса ячеек с данными. Вы можете также указать адреса ячеек, содержащих формулы. Допустим, в вашей таблице есть формула, возвращающая результат какого-то вычисления. Назовем ее Формула1. Вы создаете новую формулу (Формула2), в которой вам нужно произвести какие-то операции над результатом вычисления Формулы1. В этом случае, вам следует в Формуле2 указать адрес ячейки Формулы1 и произвести с ней какие-либо операции. При этом в Формуле2 будет обрабатываться не Формула1, а результат, который она возвращает.

Для следующего примера используйте таблицу, которую мы создали в предыдущем разделе. В ячейке R2C4 содержится формула, возвращающая произведение ячейки R1C3 и суммы ячеек R1C1 и R1C2. Мы создадим формулу в ячейке R2C5, которая будет делить содержимое ячейки R2C4 на 2.

1. Щелкните кнопкой мыши на ячейке R2C4.

2. Введите знак =.

3. Щелкните кнопкой мыши на ячейке R2C4. В формуле появится относительный адрес этой ячейки.

4. Ведите знак деления (/) и затем цифру 2.

5. Нажмите Enter. В ячейке R2C5 появится результат вычисления 250.

6. Измените значение в любой из ячеек: R1C2 или R1C3. Результат вычисления изменится и в ячейке R2C5, и в ячейке R2C4.

При любом изменении исходных данных формула, расположенная в ячейке R2C4, возвращает результат вычисления, который, в свою очередь, влияет на результат вычисления формулы ячейки R2C5. Таким образом, вы можете создать любые формулы, которые будут использовать в том числе и результаты вычисления других формул. Старайтесь не перегружать таблицу такими сложноподчиненными формулами. В конце концов, можно просто запутаться, какая формула на что влияет, а любая ошибка в формуле приведет к неверному результату в остальных формулах, использующих результат ее вычисления.

В некоторых случаях в ячейке с формулой вы можете вместо результатов увидеть одно из следующих значений: ######, #ЗНАЧ! или #ДЕЛ/0!.

• ###### означает, что результат вычисления не умещается в видимой части ячейки. Чтобы увидеть результат вычисления, следует просто увеличить ширину столбца, содержащего ячейку с формулой.

• #ЗНАЧ! возникает при вводе некорректного значения в одну из ячеек, ссылка на которую присутствует в формуле. Например, если вы попытаетесь умножить число на текст, получите результат #ЗНАЧ!.

• #ДЕЛ/0! появляется при попытке деления на 0 или на пустое значение ячейки (которое программой Excel расценивается как 0).

Использование функций

Программа Excel содержит огромное количество функций: математических, статистических, инженерных, логических, текстовых, финансовых и т. д. Эти функции вы можете использовать для создания формул или обработки данных таблицы.

В данном разделе действие той или иной функции будет кратко описываться и показываться на примере.

Математические функции

Создайте чистую таблицу. Эту таблицу мы будем использовать для примеров использования функций.

Наиболее часто используемая функция в математических расчетах – это КОРЕНЬ.

1. Выделите ячейку R2C2. В эту ячейку мы будем вставлять функцию.

2. Нажмите кнопку Вставить функцию, расположенную в левой части строки формул. Появится диалоговое окно Мастер функций − шаг 1 из 2 (рис. 6.6).

Рис. 6.6. Диалоговое окно Мастер функций – шаг 1 из 2

3. В раскрывающемся списке Категория выберите пункт Математические.

4. В списке Выберите функцию выберите пункт КОРЕНЬ. Обратите внимание, что в нижней части диалогового окна появляется краткое сообщение о назначении выбранной функции.

5. Нажмите кнопку ОК. Появится диалоговое окно Аргументы функции. В поле Число следует указать число или адрес ячейки, из значения которой следует извлечь корень (рис. 6.7).

Рис. 6.7. Диалоговое окно Аргументы функции

ПРИМЕЧАНИЕ

Вы также можете воспользоваться кнопкой, расположенной в правой части поля Число, чтобы указать ячейку R1C1 мышью.

ПРИМЕЧАНИЕ

Вы можете не пользоваться диалоговым окном Мастер функций – шаг 1 из 2, а просто ввести в ячейку R2C2 следующий текст: =КОРЕНЬ(R1C1). Со временем, скорее всего, вы запомните часто используемые функции и в некоторых случаях будете вводить их вручную.

6. Введите в поле Число адрес ячейки R1C1. В эту ячейку мы будем подставлять числовые значения, из которых следует извлечь корень.

7. Нажмите кнопку ОК. Диалоговое окно закроется, а в ячейке R2C2 появится значение 0. Функция вернула значение 0, потому что ячейка R1C1 пуста.

8. Введите число 81 в ячейку R1C1 и нажмите клавишу Enter. В ячейке R2C2 появится число 9, которое является корнем числа 81.

Какое бы число вы ни подставляли в ячейку R1C1, ячейка R2C2 вернет вам корень этого числа. Если вы введете отрицательное число в ячейку R1C1, получите результат #ЧИСЛО!. Корень не может быть извлечен из отрицательного числа. Кроме того, сообщение об ошибке (#ЗНАЧ!) вы получите при попытке извлечь корень из текста.

В следующем примере мы переведем величину угла из градусов в радианы.

1. Очистите ячейку R2C2.

2. Нажмите кнопку Вставить функцию. В появившемся диалоговом окне в списке Выберите функцию щелкните кнопкой мыши на пункте РАДИАНЫ и нажмите кнопку ОК (убедитесь, что в диалоговом окне выбрана категория Математические).

3. В поле Число появившегося диалогового окна укажите адрес ячейки R1C1.

4. Нажмите кнопку ОК. Диалоговое окно будет закрыто, а в ячейке R2C2 появится значение ячейки R1C1, переведенное в радианы.

5. Введите в ячейку R1C1 число 180 и нажмите Enter. В ячейке R2C2 появится число 3,141593. Это – число π. 180 градусов равняются числу π.

Теперь рассмотрим функцию, предназначенную для округления числа. Допустим, у вас возникла необходимость округлить десятичную дробь с некоторым количеством символов после запятой до целого или до определенного количества знаков после запятой.

1. Очистите ячейку R2C2.

2. Нажмите кнопку Вставить функцию и выберите функцию ОКРУГЛ.

3. Нажмите кнопку ОК. Обратите внимание, что диалоговое окно Аргументы функции на этот раз содержит два поля (рис. 6.8). В первом поле следует указать число, которое требуется округлить (или адрес ячейки), а во втором (Число_разрядов) – количество знаков после запятой, до которого нужно округлить число.

Рис. 6.8. Два аргумента в диалоговом окне Аргументы функции

ПРИМЕЧАНИЕ

Функция ГРАДУСЫ действует наоборот: переводит значение угла, указанное в радианах, в градусы.

4. В поле Число укажите адрес ячейки R1C1.

5. В поле Число_разрядов введите цифру 2. Мы округлим число до двух знаков после запятой.

6. Нажмите кнопку ОК. Диалоговое окно закроется.

7. В ячейку R1C1 введите число 3,151593 и нажмите клавишу Enter. В ячейке R2C2 появится число 3,15, то есть значение ячейки R1C1, округленное до двух знаков после запятой (рис. 6.9).

Рис. 6.9. Функция возвращает число ячейки R1C1, округленное до сотой доли

Вы можете править аргументы функции, не прибегая к диалоговому окну Мастер функций − шаг 1 из 2. Изменим аргументы функции, чтобы она округляла значение ячейки R1C1 до четырех знаков после запятой.

1. Выделите ячейку R2C2 и посмотрите на строку формул. После адреса ячейки R1C1 (или ее относительного адреса) через точку с запятой указана цифра 2. Это и есть аргумент функции, указывающий количество знаков после запятой в результате округления.

2. Исправьте аргумент 2 в строке формул на 4 и нажмите клавишу Enter. В ячейке R2C2 появится значение 3,1516.

Таким образом, вы можете править аргументы функции прямо в строке формул.

Иногда возникает необходимость преобразовать арабские цифры и числа в римские. В программе Excel предусмотрена и такая функция.

1. Очистите ячейку R2C2.

2. Откройте диалоговое окно Мастер функций − шаг 1 из 2 и выберите функцию РИМСКОЕ.

3. Нажмите клавишу Enter, в появившемся диалоговом окне укажите адрес ячейки R1C1 и нажмите кнопку ОК. В ячейке R2C2 появилась римская цифра III. Римские цифры не имеют дробной части, а поскольку в ячейке R1C1 было указано число 3,151593, функция вернула нам целую часть этого числа в римском формате.

4. В ячейку R1C1 введите число 15 и нажмите клавишу Enter. В ячейке R2C2 появится число XV.

5. Усложним задачу. Введите в ячейку R1C1 число 1145 и нажмите клавишу Enter. Как видите, функция справилась и с этой задачей и вернула число MCXLV.

Вы можете использовать функцию для получения случайного числа. Для этого следует указать два числа, и функция вернет вам случайное число в диапазоне этих чисел.

1. Очистите ячейку R2C2, откройте диалоговое окно Мастер функций − шаг 1 из 2 и выберите функцию СЛУЧМЕЖДУ.

2. В диалоговом окне Аргументы функции следует указать нижнюю и верхнюю границу числа в соответствующих полях. В поле Нижн_граница укажите адрес ячейки R1C1, а в поле Верхн_граница – R1C2.

3. Закройте диалоговое окно и в ячейках R1C1 и R1C2 укажите два разных числа, например 1 и 6. В ячейке R2C2 появится случайное число от 1 до 6.

Вышеуказанная функция может заменить, например, игральные кубики.

Вы можете поэкспериментировать с остальными математическими функциями самостоятельно. Подсказка в диалоговом окне Мастер функций − шаг 1 из 2 достаточно четко описывает назначение выбранной функции, а также вы можете воспользоваться ресурсами справочной системы программы, щелкнув кнопкой мыши на ссылке Справка по этой функции, расположенной в нижней части диалогового окна.

Логические функции

Логические функции могут найти применение при математических, инженерных вычислениях или при сравнительном анализе данных. Мы рассмотрим одну логическую функцию на примере функции ЕСЛИ.

С помощью функции ЕСЛИ вы можете создать логическое выражение и в нужную ячейку вывести результат этого выражения. Чтобы разобраться в этой функции, рассмотрим простой пример. Сравним числа в двух разных ячейках (R1C1 и R1C2) и результат сравнения выведем в ячейку R2C2.

1. Очистите ячейку R2C2.

2. Откройте диалоговое окно Мастер функций − шаг 1 из 2, перейдите в категорию Логические и выберите функцию ЕСЛИ.

3. В диалоговом окне Аргументы функции вам предлагается ввести аргументы в три поля.

4. В поле Лог_выражение введите следующее выражение: R1C1>R1C2.

Таким образом, мы как бы утверждаем, что число в ячейке R1C1 больше числа R1C2.

В поле Значение_если_истина следует ввести число или текст, который будет возвращать ячейка R2C2 при справедливости указанного нами логического выражения.

1. В поле Значение_если_истина введите текст Да, это правда.

2. В поле Значение_если_ложь введите текст Нет, это неправда. Данный текст будет выводиться в ячейке R2C2, если логическое выражение окажется неверным, то есть число ячейки R1C1 на самом деле окажется меньше числа ячейки R2C2.

3. Нажмите кнопку ОК.

4. В ячейку R1C1 введите число 5, а в R1C2 – 10. Ячейка R2C2 выдаст сообщение Нет, это неправда. Действительно, число 5 не может быть больше числа 10 (рис. 6.10).

Рис. 6.10. Результат выполнения логической операции

5. В ячейку R1C1 введите число 10, а в R1C2 – 5. Ячейка R2C2 выдаст сообщение Да, это правда. Теперь условие логического выражения выполняется: первое число больше второго.

6. Введите одинаковые числа в обе ячейки, например 10 и 10. Вы получите сообщение Нет, это неправда. Действительно, если числа одинаковые, то одно из них не может быть больше другого.

Иными словами, результатом проверки логического выражения могут быть только два варианта – ИСТИНА и ЛОЖЬ, и в зависимости от этого результата ячейка с функцией возвращает вам заранее указанный результат.

Мы использовали текстовые сообщения в этом примере для наглядности, хотя в сложных инженерных или математических расчетах может понадобиться подставить числовые значения. Например, если какое-то условие выполняется, то ячейка возвращает число 5 (или, к примеру, синус угла), если не выполняется – другое число (или косинус угла). В свою очередь, другая формула может использовать данные ячейки R2C2 и производить вычисление в зависимости от результатов проверки логического выражения. Например, при расчете температуры подачи воды в систему центрального отопления: если температура воздуха меньше определенного значения – повысить температуру воды до такого-то значения, если температура воздуха выше – понизить температуру воды. Примеров использования функции ЕСЛИ можно привести множество. Вы сами найдете применение этой функции.

Дата и время

Программа Excel содержит функции для операций с датами и временем. Мы рассмотрим несколько таких функций на примерах.

Функция ГОД возвращает значение года из даты. К примеру, в какой-либо ячейке вашей таблицы указана дата (текущая или нет, неважно). При использовании функции ГОД, где в качестве аргумента указана ячейка с датой, из даты выделяется только значение года.

Проверим это на практике.

1. Очистите ячейку R1C1.

2. Вставьте в ячейку R2C2 функцию ГОД из категории Дата и время.

3. В качестве аргумента функции укажите ячейку R1C1.

4. В ячейку R1C1 введите какую-либо дату, например 12/01/2006, и нажмите клавишу Enter. В ячейке R2C2 появится значение 2006.

Функция ТДАТА возвращает текущую дату и время. Данная функция не имеет аргументов, вы просто вставляете эту функцию в ячейку, в которой появляется значение текущей даты и времени, например 08.01.2006 14:22. Позже (при помощи других функций категории Дата и время) вы можете выделить из этой ячейки отдельно дату или время.

Функция ДЕНЬНЕД возвращает порядковый номер дня недели из даты. Для изучения этой функции выполните следующие практические шаги.

1. Используя функцию ТДАТА, добавьте в ячейку R1C1 текущую дату.

2. Выделите ячейку R2C2 и добавьте в нее функцию ДЕНЬНЕД из категории Дата и время.

3. В диалоговом окне Аргументы функции в поле Дата_в_числовом_формате укажите абсолютный или относительный адрес ячейки R1C1.

4. В поле Тип необходимо указать одно из следующих значений.

• 1 – неделя будет начинаться с воскресенья (как в некоторых западных странах). При этом возвращенное значение 1 будет соответствовать воскресенью, а 7 – субботе.

• 2 – неделя будет начинаться с понедельника. Возвращенное значение 1 будет соответствовать понедельнику, а 7 – воскресенью.

• 3 – неделя также будет начинаться с понедельника, но отсчет дней недели будет вестись с нуля, то есть возвращенное значение 0 будет соответствовать понедельнику, а 6 – воскресенью.

Укажите значение 2.

5. Закройте диалоговое окно кнопкой ОК. В ячейке R1C1 будет указан порядковый номер текущего дня недели.

Функция НОМНЕДЕЛИ часто применяется в бухгалтерии и при составлении рабочих графиков. Она возвращает порядковый номер недели (с начала года) из даты. В качестве аргумента этой функции указывается дата или ячейка, содержащая информацию о дате. Результатом выполнения функции является число, означающее номер недели, на которую приходится указанная в качестве аргумента дата.

Текстовые функции

Текстовые функции также нередко применяются в таблицах Ecxel для преобразования различных текстовых данных.

Функция ЛЕВСИМВ возвращает заданное количество символов от начала текстовой строки, заданной в качестве аргумента. Рассмотрим действие этой функции на примере.

1. Очистите ячейку R1C1 и введите в нее текст Фрагмент текста.

2. Добавьте в ячейку R2C2 функцию ЛЕВСИМВ из категории Текстовые.

3. В поле Текст диалогового окна Аргументы функции укажите адрес ячейки R1C1.

4. В поле Количество_знаков диалогового окна Аргументы функции нужно ввести количество знаков от начала строки, которые следует возвратить. Мы возвратим слово Фрагмент, которое содержит восемь символов (букв), поэтому укажем в качестве аргумента Количество_символов цифру 8.

5. Закройте диалоговое окно. В ячейке R2C2 появится слово Фрагмент.

Функция СЦЕПИТЬ объединяет текст из нескольких ячеек в одну строку.

1. В ячейку R1C1 введите текст Фрагмент.

2. В ячейку R1C2 введите текст текста.

3. В ячейку R2C2 добавьте функцию СЦЕПИТЬ из категории Текстовые.

4. Откройте диалоговое окно Аргументы функции и в поле Текст1 укажите адрес ячейки R1C1, а в поле Текст2 – адрес ячейки R2C2.

5. Закройте диалоговое окно. В ячейке R2C2 появится текст Фрагменттекста (рис. 6.11). Обратите внимание, что оба слова были соединены без пробела. Если бы мы добавили пробел в конце текста ячейки R1C1 или в начале R1C2, мы бы получили текст Фрагмент текста.

Рис. 6.11. Результат выполнения функции СЦЕПИТЬ

Программа Excel содержит более 350 различных функций, и рамки этой книги не позволяют раскрыть все возможности их использования. Мы рассмотрели лишь несколько примеров использования функций различных категорий. Справочная система приложения Microsoft Excel достаточно подробно описывает работу с каждой функцией. Взгляните на рис. 6.12.

Рис. 6.12. Справка программы Excel по функции LOG

Каждое описание функции в справочной системе снабжено практическим примером, который вы можете скопировать прямо из окна справки и вставить в свою таблицу, чтобы поэкспериментировать с различными значениями аргументов функций.

Как мы уже говорили, функции могут существовать как самостоятельно, так и в составе формул. Например, если вы введете в ячейку формулу =R[-2]C-(КОРЕНЬ(R1C1)*КОРЕНЬ(R1C1)), то получите значение 0 при любом числовом значении ячейки R1C1 (кроме отрицательного). Как видите, в этой формуле используются как арифметические операторы (умножение и вычитание), так и функции (КОРЕНЬ). В процессе создания сложных таблиц вам часто придется использовать в формулах функции.

ПРИМЕЧАНИЕ

Обратите внимание, что по мере добавления аргументов в диалоговом окне Аргументы функции появляются новые поля (Текст3, Текст4 и т. д.). Это дает возможность объединять текст из большего количества ячеек.

Кроме того, функции в качестве аргумента могут использовать ячейки с другими функциями. При создании таких подчиненных функций будьте внимательны, так как ошибка в первой ячейке с функцией повлечет за собой ошибки во всех связанных с ней ячейках.

Чтобы проверить связи влияния ячеек друг на друга, необходимо выделить нужную ячейку и нажать кнопку Влияющие ячейки, расположенную в группе Зависимости формул вкладки Формулы. Между влияющими ячейками появятся стрелки, показывающие, какие ячейки влияют на результат других ячеек (рис. 6.13).

Рис. 6.13. Стрелками показаны пути влияния ячеек

На рис. 6.13 показано, что ячейка R1C2 влияет на результат ячейки R3C2 (по всей видимости, ячейка R3C2 использует данные ячейки R1C2), а ячейка R3C2 влияет на ячейку R5C1 (ячейка R5C1, в свою очередь, использует для расчетов данные ячейки R3C2). Таким образом, вы можете проследить пути влияния ячеек и быстро найти ошибку в формулах в случае неверного итогового результата.

Чтобы скрыть стрелки влияния, нужно просто нажать кнопку Убрать стрелки, расположенную в группе Зависимости формул.

Кроме того, добавить в ячейку функцию вы можете с помощью кнопок, находящихся в группе Библиотека функций на вкладке Формулы. Нажатие кнопки с названием категории функции приводит к появлению списка функций, расположенных в этой категории. Вслед за выбором нужной функции из списка сразу появляется диалоговое окно Аргументы функции.

Возможно, такой способ добавления функции вам покажется более удобным и быстрым, поскольку вы пропускаете процедуру открытия диалогового окна Мастер функций − шаг 1 из 2 и выбора категории функции, что сокращает количество шагов при выполнении задачи.

Глава 7

Макросы

Во многих программах от компании Microsoft, в том числе и Excel, предусмотрена возможность записи и использования так называемых макросов. Макрос – это последовательный набор двух и более команд. Макросы предназначены для выполнения часто повторяющихся операций и позволяют существенно сэкономить время.

Знания языков программирования при создании макросов не требуется: программа записывает ваши действия и ассоциирует этот набор действий с указанным вами клавиатурным сочетанием.

В качестве примера создадим макрос, который будет заливать ячейку желтым цветом и создавать вокруг нее жирную границу.

1. Перейдите на вкладку Вид ленты.

2. Нажмите кнопку со стрелкой, расположенную в нижней части кнопки Макросы в одноименной группе ленты.

3. В появившемся меню выполните команду Запись макроса. Откроется диалоговое окно Запись макроса (рис. 7.1).

Рис. 7.1. Диалоговое окно Запись макроса

4. В поле Имя макроса введите название создаваемого макроса, например Желтая _ заливка _ жирная _ граница.

5. В поле Сочетание клавиш укажите клавишу, которая в сочетании с клавишей Ctrl будет запускать макрос. Для этого установите курсор ввода в данное поле и нажмите клавишу. Пусть это будет клавиша Т.

6. В раскрывающемся списке Сохранить в укажите документ, в котором будет сохранен данный макрос.

• Личная книга макросов.

• Эта книга. Макрос будет доступен только в текущем документе.

• Новая книга. Макрос будет доступен для всех вновь создаваемых документов.

Мы создадим макрос только для текущей книги, поэтому в раскрывающемся списке Сохранить в выберите пункт Эта книга.

7. В поле Описание можно ввести описание макроса, например Заливает ячейку желтым цветом и создает жирную границу. Хотя данный шаг не является обязательным.

8. Нажмите кнопку ОК. Диалоговое окно будет закрыто, а программа Excel перейдет в режим записи макроса.

Теперь все действия, которые вы производите, записываются.

9. Перейдите на вкладку Главная ленты.

10. В меню кнопки Цвет заливки группы Шрифт выберите желтый цвет. Выделенная ячейка будет залита желтым цветом.

11. В меню кнопки Границы группы Шрифт выберите команду Вид линии, а затем в появившемся вложенном меню – самую жирную линию.

12. Снова раскройте меню кнопки Границы в группе Шрифт и выполните команду Внешние границы. По периметру ячейки появится жирная граница.

13. Перейдите на вкладку Вид и раскройте меню кнопки Макросы.

14. В появившемся меню выполните команду Остановить запись. Запись макроса будет остановлена.

Итак, мы активизировали запись макроса, дали ему имя и назначили сочетание клавиш. После этого программа записала наши действия, а именно: заливку ячейки цветом, выбор типа линии и создание внешней границы.

После этого запись макроса была нами остановлена. Посмотрим теперь, как работает наш макрос.

1. Выделите любую ячейку.

2. Нажмите сочетание клавиш Ctrl+T (ранее мы ассоциировали создаваемый макрос с данным клавиатурным сочетанием). Выделенная ячейка будет залита желтым цветом, и вокруг нее появится жирная рамка.

3. Выделите диапазон ячеек и нажмите сочетание клавиш Ctrl+T. Весь диапазон будет залит желтым цветом, а по его периметру появится жирная рамка.

Таким образом создают макрос, который позволяет выполнить сразу несколько предварительно записанных действий. Мы привели достаточно простой пример, на самом деле можно создавать и более сложные макросы, которые будут подставлять в ячейки нужные формулы или функции, производить различные вычисления, форматировать данные и т. д.

При записи макроса не следует спешить. В макрос не записываются перемещения указателя мыши и время простоя: записываются только реальные действия, дающие какой-либо результат. Поэтому при воспроизведении макроса все записанные действия выполняются мгновенно: если во время записи макроса вы использовали какие-либо диалоговые окна, то при запуске этого макроса вы их на экране не увидите, но все операции, которые должны осуществляться в этих диалоговых окнах, будут выполнены.

Ранее созданные макросы можно изменить или удалить. Для изменения макроса требуется знание языка Visual Basic. Чтобы изменить или удалить макрос, нужно нажать кнопку Макросы в одноименной группе на вкладке Вид ленты. Появится диалоговое окно Макрос (рис. 7.2).

Рис. 7.2. Диалоговое окно Макрос

В списке диалогового окна содержится перечень названий всех созданных вами макросов. Чтобы удалить макрос, необходимо выделить его имя в списке и нажать кнопку Удалить.

Если же требуется изменить макрос, выделите его имя и нажмите кнопку Изменить. При этом появится окно редактора Microsoft Visual Basic, в котором будет открыто окно с исходным программным кодом макроса (рис. 7.3). В этом окне производятся все изменения.

Рис. 7.3. Окно редактора Microsoft Visual Basic

При записи макроса используются абсолютные адреса ячеек. Если в процессе записи необходимо использовать относительные адреса, перед записью макроса нажмите кнопку Относительные ссылки в меню кнопки Макросы.

Глава 8

Диаграммы

Часто программу Excel используют для создания документов, представляющих собой различные статистические и аналитические отчеты. Это могут быть отчеты о продажах, таблицы замеров температуры воздуха, данные социологических опросов и т. д. Цифры не всегда могут наглядно представить общую картину отчета (в них нужно разбираться, их необходимо сопоставлять, анализировать и т. д.), поэтому лучше использовать диаграммы, которые визуально покажут отличия тех или иных данных друг от друга.

Программа Excel содержит удобнейший инструмент для построения диаграмм различных видов. Данные для диаграмм при этом берутся прямо из таблицы. Все, что вам нужно сделать, – это указать диапазоны данных для диаграмм и при желании изменить свойства диаграммы (размеры, форму, цвет и т. д.).

МУЛЬТИМЕДИЙНЫЙ КУРС

Данная тема демонстрируется в видеолекциях, содержащихся в главе «Диаграммы».

Построение диаграммы

Для первого примера вам понадобится создать таблицу, изображенную на рис. 8.1.

Рис. 8.1. Таблица замера температуры

Мы построим простой график изменения температуры на основе данных этой таблицы.

1. Выделите заполненный диапазон в таблице.

2. Перейдите на вкладку Вставка ленты.

3. Нажмите кнопку График, расположенную в группе Диаграммы. Появится галерея вариантов графика.

4. Выберите вариант График (самый первый). Программа Excel проанализирует вашу таблицу и создаст на листе график, изображенный на рис. 8.2.

Рис. 8.2. График изменения температуры

В созданном программой графике ось X представляет собой время (в нашем примере – дни), а ось Y – диапазон температур. На оси X и Y нанесены метки дат и шкала температур. Как видите, с помощью синей линии графика мы легко можем установить значение температуры в конкретный день, а также проследить периоды ее подъема и падения.

Созданный нами график располагается в рамке, за которую его можно переместить в любую область листа книги Excel.

Теперь давайте усложним таблицу: добавим значения температуры за такой же период времени другого года (рис. 8.3) и отобразим это на графике.

Рис. 8.3. Измененная таблица замеров температуры

• Щелкните кнопкой мыши на рамке графика и нажмите клавишу Delete (Удалить).

• Нажмите кнопку График в группе Диаграммы вкладки Вставка и выберите вариант График. Появится пустая рамка диаграммы.

Мы создадим график температуры за одинаковый период двух лет вручную. Для этого нам понадобится создать две линии графика. Одна линия будет показывать изменения температуры за 2005 год, вторая – за 2006-й.

1. Щелкните правой кнопкой мыши на рамке графика.

2. В появившемся контекстном меню выберите пункт Выбрать данные. Появится диалоговое окно Выбор источника данных (рис. 8.4).

Рис. 8.4. Диалоговое окно Выбор источника данных

Нам следует создать компоненты графика (в данном случае – линии) и указать диапазон таблицы, данные из которого должны быть отображены на графике.

3. В области Элементы легенды (ряды) диалогового окна Выбор источника данных нажмите кнопку Добавить. Появится диалоговое окно Изменение ряда (рис. 8.5).

Рис. 8.5. Диалоговое окно Изменение ряда

4. В поле Имя ряда введите имя ряда графика (линии). Мы введем текст 2005 год.

5. В поле Значения следует указать значения температуры за период. Укажите диапазон ячеек R4C3:R11C3.

6. Нажмите кнопку ОК. Диалоговое окно будет закрыто, а в графике появится линия изменения температур за 2005 год.

Теперь нам нужно добавить линию графика, которая будет показывать изменения температуры за 2006 год.

ПРИМЕЧАНИЕ

Вы можете ввести диапазон ячеек вручную или воспользоваться кнопкой, расположенной в правой части поля Значения, и выделить диапазон ячеек R4C3:R11C3 с помощью мыши.

1. В группе Элементы легенды (ряды) диалогового окна Выбор источника данных нажмите кнопку Добавить. Вновь появится диалоговое окно Изменение ряда.

2. Введите имя ряда: 2006 год.

3. В поле Значения укажите диапазон ячеек с данными о температуре за период 2006 года (R4C4:R11C4).

4. Нажмите кнопку ОК. Диалоговое окно будет закрыто, а на графике появится вторая линия, отображающая изменения температуры за период 2006 года (рис. 8.6).

Рис. 8.6. Две линии на графике

Обратите внимание, что линии графика выполнены разными цветами. Справа от графика вы видите образцы линий с текстом 2005 год и 2006 год– это расшифровка графика, называемая легендой, которая подсказывает, какая линия за какой период показывает изменения температуры. В нашем примере синяя линия показывает изменения температуры за 2005 год, а красная – за 2006-й.

Если распечатывать такой график на монохромном принтере, вы можете не увидеть разницы между цветами линий. Поэтому на линиях есть маркеры, расположенные в точках преломления: линия 2005 год содержит ромбовидные маркеры, а 2006 год – квадратные. Вид маркеров для линий каждого года также отображен в легенде.

Нажмите кнопку ОК диалогового окна Выбор источника данных. Диалоговое окно будет закрыто.

Важной особенностью графиков в программе Excel является их интерактивность, смысл которой заключается в том, что любые изменения в таблице в диапазоне используемых графиком значений немедленно отображаются на графике.

• Выделите ячейку R7C3 (ячейку, отображающую температуру за 16 февраля 2005 года).

• Измените значение ячейки на 5 и нажмите клавишу Enter. Точка синей линии графика изменит свое положение. Теперь точка преломления линии находится на пересечении отметок 16 февраля и 5 градусов.

Вы можете попробовать сами изменить несколько значений диапазонов R4C3:R11C3 и R4C4:R11C4 и убедиться, что график реагирует на любое изменение данных таблицы.

Такая интерактивность удобна при периодическом составлении однотипных документов. Например, вы каждую неделю составляете таблицу замера температуры и представляете изменения с помощью графика. Вам достаточно один раз создать таблицу и связанный с ней график и в дальнейшем просто вносить новые данные в таблицу. Все изменения будут отображаться на графике.

Тип созданного графика вы можете изменить без искажения данных, отображенных в нем.

1. Установите указатель мыши на созданный график и щелкните правой кнопкой мыши.

2. В появившемся контекстном меню выберите пункт Изменить тип диаграммы. Появится диалоговое окно Изменение типа диаграммы (рис. 8.7).

Рис. 8.7. Диалоговое окно Изменение типа диаграммы

3. Выберите образец Объемный график (названия образцов отображаются во всплывающей подсказке при наведении на них указателя) в категории График.

4. Нажмите кнопку ОК. Диалоговое окно Изменение типа диаграммы закроется, а график будет представлен в трехмерном виде (рис. 8.8).

Рис. 8.8. Трехмерное представление графика

Теперь создайте таблицу, изображенную на рис. 8.9 (вы можете указать в ней свои данные). Чтобы не терять времени на ввод данных в ячейки R4C3:R7C6, я использовал во всех ячейках функцию СЛУЧМЕЖДУ, которая сгенерировала значения в этих ячейках.

Рис. 8.9. Пример таблицы отчета по продажам

Построим диаграмму статистики продаж, используя данные этой таблицы.

1. Перейдите на вкладку Вставка ленты.

2. Нажмите кнопку Гистограмма, расположенную в группе Диаграмма.

3. В появившемся списке выберите пункт Гистограмма с группировкой (самый первый пункт). В таблице появится пустая рамка диаграммы.

Теперь укажем данные для создаваемой гистограммы.

4. Щелкните правой кнопкой мыши на рамке диаграммы и в появившемся контекстном меню выполните команду Выбрать данные. Откроется уже знакомое вам диалоговое окно Выбор источника данных.

Сначала укажем данные о продажах за 2003 год.

5. Нажмите кнопку Добавить, расположенную в области Элементы легенды (ряды). Появится диалоговое окно Изменение ряда.

6. Введите название ряда в поле Имя ряда, например 2003. Вы также можете нажать кнопку, расположенную в правой части поля Имя ряда, и указать ячейку R4C2, которая содержит текст 2003 (имя ряда при этом будет использовать данные этой ячейки).

7. В поле Значения укажите диапазон ячеек, отображающих уровень продаж за 2003 год. Это диапазон R4C3:R4C6.

8. Нажмите кнопку ОК диалогового окна Изменения ряда. На гистограмме появятся четыре столбика, отображающих уровень продаж за каждый месяц 2003 года (рис. 8.10).

Рис. 8.10. Столбики гистограммы

9. Нажмите кнопку Добавить, расположенную в группе Элементы легенды (ряды). Вновь появится диалоговое окно Изменение ряда.

10. В качестве имени ряда укажите 2004 или ячейку R5C2.

11. В поле Значения укажите диапазон ячеек таблицы с продажами за 2004 год (R5C3:R5C6) и закройте диалоговое окно.

12. Рядом с каждым столбиком гистограммы появится еще один, другого цвета. Новые столбики отображают состояние продаж за каждый месяц 2004 года, о чем можно догадаться, взглянув на легенду.

13. Вышеописанными способами добавьте в гистограмму данные о продажах за 2005 и 2006 годы.

В итоге у вас должна получиться гистограмма, изображенная на рис. 8.11.

Рис. 8.11. Готовая гистограмма

Данная гистограмма содержит четыре группы столбиков. Каждая группа, в свою очередь, состоит из четырех разноцветных столбиков. Каждый столбик определенного цвета отображает состояние продаж за определенный период (в нашем случае – месяц) конкретного года. В легенде представлены образцы цветов за каждый год (например, зеленые столбики – за 2003 год, синие – за 2004-й и т. д.).

Гистограмма, которую мы создали, не совсем информативна. Слева отображается шкала числовых значений (уровень продаж), легенда поясняет принадлежность цветов столбиков к определенным годам, но не совсем понятно, за какие месяцы группы столбиков гистограммы отображают уровень продаж. Вы видите под группами столбиков обозначения (1, 2, 3 и 4). Чтобы внести в гистограмму ясность, необходимо заменить эти цифры названиями месяцев.

• Нажмите кнопку Изменить, расположенную в области Подписи горизонтальной оси (категории) диалогового окна Выбор источника данных. Появится окно Подписи оси (рис. 8.12).

Рис. 8.12. Диалоговое окно Подписи оси

• В поле Диапазон подписей оси укажите диапазон ячеек с названиями месяцев (R3C3:R3C6) и нажмите кнопку ОК. Диалоговое окно будет закрыто, а под группами столбиков гистограммы появятся надписи Январь, Февраль, Март и Апрель.

ПРИМЕЧАНИЕ

Программа Excel произвольно присваивает цвета новым элементам диаграммы, поэтому мы не называем цвета, в которые окрашены столбики нашей гистограммы: у вас могут быть совсем другие.

Теперь мы создали вполне понятную и информативную гистограмму. Любой человек, взглянувший на нее, поймет, что каждая группа столбиков отображает состояние продаж за определенный месяц, а каждый столбик в группе – состояние продаж за этот месяц определенного года.

Закройте диалоговое окно Выбор источника данных.

Теперь изменим вид созданной нами гистограммы.

• Щелкните правой кнопкой мыши на созданной гистограмме и в появившемся контекстном меню выполните команду Изменить тип диаграммы.

• В появившемся диалоговом окне Изменение типа диаграммы выберите образец Гистограмма с накоплением из категории Гистограмма и нажмите кнопку ОК. Вид гистограммы изменится (рис. 8.13).

Рис. 8.13. Гистограмма с накоплением

Теперь гистограмма представлена в виде четырех столбиков, каждый из которых состоит из четырех цветных секций. Нетрудно догадаться, что каждая из четырех секций столбика – это не что иное, как информация о продажах за определенный год. При этом общая высота столбиков позволяет проанализировать данные о сезонном уровне продаж. Например, гистограмма в нашем примере говорит о наиболее высоком уровне продаж в апреле по итогам четырех лет.

Измените тип гистограммы на Цилиндрическую с накоплением. Она примет трехмерный вид, а столбики будут представлены в виде цилиндров, состоящих из цветных секций (рис. 8.14).

Рис. 8.14. Цилиндрическая гистограмма

Измените тип диаграммы на Линейчатую с накоплением из категории Линейчатая. Диаграмма будет повернута на 90 градусов, при этом названия месяцев будут располагаться по оси Y, а шкала продаж – по оси X.

Таким образом, вы можете выбрать наиболее подходящий вид для созданной диаграммы, чтобы более информативно представить свои данные.

Рассмотрим еще один вид диаграмм. Допустим, есть некая организация, занимающаяся продажей различной электронной и бытовой техники. Вам нужно не столько продемонстрировать на графике уровень продаж, сколько показать, какую долю от общих продаж составляют различные группы товаров.

Для этого примера подготовьте таблицу, изображенную на рис. 8.15.

Рис. 8.15. Пример таблицы сравнительного анализа продаж

1. Перейдите на вкладку Вставка ленты, нажмите кнопку Круговая в группе Диаграммы и выберите вариант Круговая. На листе появится пустая рамка диаграммы.

2. Щелкните правой кнопкой мыши на появившейся рамке и в контекстном меню выполните команду Выбрать данные.

3. Нажмите кнопку Добавить, расположенную в области Элементы легенды (ряды) появившегося диалогового окна. Откроется диалоговое окно Изменение ряда.

4. В поле Имя ряда введите название диаграммы или выберите ячейку с названием диаграммы. Мы выберем ячейку с текстом Уровень продаж, тыс. руб.

5. В поле Значения укажите диапазон ячеек R3C3:R8C3. Эти ячейки содержат данные о продажах.

6. Закройте диалоговое окно Изменение ряда, нажав кнопку ОК. Круг диаграммы будет разделен на несколько цветных секторов, каждый из которых показывает долю продаж определенного вида товара от общего объема (рис. 8.16).

Рис. 8.16. Сектора круга показывают долю продаж каждого вида продаж от общего объема

В данный момент мы не можем определить, какому товару принадлежит тот или иной сектор диаграммы, так как в легенде каждому цвету просто присвоен определенный номер. Исправим это.

1. Нажмите кнопку Изменить, расположенную в области Подписи горизонтальной оси (категории). Появится диалоговое окно Подписи оси.

2. В поле Диапазон подписей оси укажите диапазон ячеек с названиями категорий товаров (R4C2:R9C2).

3. Закройте диалоговое окно Подписи оси.

Теперь наша диаграмма наглядно представляет доли продаж каждой категории в общем объеме. Полный круг показывает собой общий уровень продаж компании, а сектора – доли продаж каждой категории товаров (рис. 8.17).

Рис. 8.17. Готовая круговая диаграмма

На этом работу с диаграммой можно было бы считать законченной, но вы можете внести еще несколько штрихов в общее оформление диаграммы.

Работа с диаграммами на вкладках Конструктор и Макет

Несколько изменим вид круговой диаграммы.

• Выделите диаграмму и перейдите на вкладку Конструктор.

• Раскройте галерею Макеты диаграмм и выберите Макет 1.

Обратите внимание, что легенда справа от диаграммы исчезла. В крупных секторах появились названия категорий товаров, а мелкие сектора помечены выносками с названиями (рис. 8.18). Кроме того, теперь в каждом секторе обозначена доля категории товара от общего объема в процентах. Это очень удобное свойство, поскольку не всегда представляется возможным уловить разницу между сравнительно одинаковыми по размеру секторами на глаз.

Рис. 8.18. Альтернативное представление диаграммы

Выберите для диаграммы Макет 2. Категории товаров теперь представлены в легенде, расположившейся над диаграммой, а в секторах указана процентная доля продаж отдельных видов товаров от общего объема.

Вы можете изменить цветовую схему диаграммы.

1. Выделите диаграмму.

2. Раскройте галерею Стили диаграмм. В галерее представлены различные образцы цветового оформления диаграмм.

3. Поочередно выберите несколько стилей для диаграммы. Цветовая схема диаграммы будет меняться.

Для печати диаграммы на монохромном принтере вы можете выбрать один из стилей, расположенных в левом столбце галереи. Сектора вашей диаграммы будут окрашены в серые тона с различной градацией.

Некоторые свойства диаграммы можно изменить и на вкладке Макет.

1. Перейдите на вкладку Макет.

2. Щелкните на кнопке Легенда, расположенной в группе Подписи.

3. В появившемся списке вариантов размещения легенды выберите пункт Добавить легенду снизу. Легенда появится под диаграммой.

4. Выберите вариант размещения легенды Добавить легенду слева. Легенда появится слева от диаграммы.

5. Выберите вариант размещения легенды Нет. Легенда будет удалена с диаграммы.

Некоторые свойства, доступные на вкладке Макет, различаются для разных видов диаграмм. К тому же для некоторых типов диаграмм определенные свойства могут быть недоступны. Взгляните на группы Оси и Фон вкладки Макет – кнопки, расположенные в этих группах, неактивны при работе с круговой диаграммой.

Чтобы посмотреть, какие свойства диаграммы изменяются с помощью кнопок, находящихся в группах Оси и Фон, создайте какую-либо таблицу и добавьте на лист гистограмму на основе данных этой таблицы. Вы можете воспользоваться таблицей и гистограммой, которые мы создавали в одном из предыдущих примеров.

1. Перейдите на вкладку Макет.

2. Нажмите кнопку Сетка, расположенную в группе Оси.

3. В появившемся списке выполните команду Горизонтальные линии сетки по основной оси → Показывать основные и промежуточные линии сетки. За столбиками гистограммы появятся дополнительные линии, позволяющие более точно оценить высоту столбиков (рис. 8.19).

Рис. 8.19. Линии позади гистограммы позволяют более точно оценить высоту столбиков

4. Нажмите кнопку Оси и в появившемся списке выполните команду Основная горизонтальная ось → Справа налево. Гистограмма будет отражена по горизонтали, при этом шкала вертикальной оси окажется справа, а столбики, отражающие данные таблицы, расположатся справа налево.

Поэкспериментируйте с остальными командами, доступными при нажатии кнопок Оси и Сетка, чтобы посмотреть, на какие свойства гистограммы они влияют.

Вы можете также добавить названия осей диаграммы.

1. Нажмите кнопку Названия осей, расположенную в группе Подписи вкладки Макет.

2. В появившемся списке выполните команду Название основной вертикальной оси → Повернутое название. В области шкалы по оси Y появится текстовый объект с надписью Название оси.

3. Выделите текст Название оси, удалите его и введите свой, например Уровень продаж.

Аналогичным образом вы можете добавить название горизонтальной оси диаграммы.

Диаграмма как графический объект

Диаграмма – это не что иное, как совокупность графических объектов. Вы можете изменить форму и цвет отдельных компонентов диаграммы или добавить к ним какие-либо эффекты. Для этого необходимо перейти на вкладку Формат, которая появляется на ленте при выделении диаграммы.

Из каких компонентов состоит диаграмма? Это зависит от типа диаграммы. Возьмем, к примеру, созданную нами гистограмму.

1. Щелкните кнопкой мыши на верхней секции любого столбика. Будут выделены верхние секции всех четырех столбиков гистограммы, о чем свидетельствуют круглые маркеры, появившиеся по углам секций (рис. 8.20).

Рис. 8.20. Верхние секции столбиков гистограммы выделены

2. Щелкните кнопкой мыши на любой другой секции (например, нижней). Будут выделены нижние секции столбиков.

3. Щелкните кнопкой мыши на любой линии сетки, расположенной за гистограммой. Будут выделены линии сетки.

Таким образом, вы можете выделить любой компонент диаграммы и произвести над ним некоторые изменения.

Изменим цвет верхних секций столбиков гистограммы.

1. Выделите верхние секции столбиков, щелкнув кнопкой мыши на верхней секции любого столбика.

2. Перейдите на вкладку Формат.

3. Нажмите кнопку Формат выделенного фрагмента, расположенную в группе Текущий фрагмент. Появится диалоговое окно Формат ряда данных (рис. 8.21).

Рис. 8.21. Диалоговое окно Формат ряда данных

4. Переместите диалоговое окно на экране так, чтобы видеть диаграмму.

5. Выберите пункт Заливка в списке, расположенном в левой части открывшегося диалогового окна.

6. Установите переключатель Заливка в положение Сплошная заливка. Под переключателем появятся элементы управления для изменения свойств заливки выделенного элемента.

7. Нажмите кнопку Цвет. Под ней появится палитра цветов.

ПРИМЕЧАНИЕ

Обратите внимание, что в пункте легенды, соответствующем выбранным секциям, цвет также изменился на выбранный вами.

ПРИМЕЧАНИЕ

В категории Стили границ вы можете изменить толщину и тип линий границ.

8. Щелкните кнопкой мыши на образце нужного цвета. Верхние секции столбиков будут немедленно окрашены в выбранный вами цвет.

9. Переместите ползунок Прозрачность и посмотрите на изменения в выделенных секциях. Вы можете установить для выделенных элементов различную степень прозрачности.

10. Перейдите в категорию Цвет границы диалогового окна Формат ряда данных.

11. Установите переключатель Цвет границы в положение Сплошная линия.

12. Нажмите кнопку Цвет и на появившейся палитре выберите цвет линий границ выделенного объекта.

13. Закройте диалоговое окно Формат ряда данных, нажав кнопку Закрыть.

Чтобы изменить свойства другого объекта диаграммы, необходимо его выделить. Вы можете щелкнуть кнопкой мыши на элементе, который хотите выделить, но есть и другой способ.

1. Откройте раскрывающийся список, расположенный в группе Текущий фрагмент вкладки Формат. В списке отобразятся все элементы диаграммы.

2. Выберите элемент диаграммы, который хотите изменить, например Легенда. Блок легенды будет выделен.

3. Раскройте галерею Стили фигур, расположенную на вкладке Формат.

4. Выберите подходящий образец стиля и посмотрите на изменения в элементе Легенда (рис. 8.22).

Рис. 8.22. К блоку Легенда применен стиль

В группе Стили WordArt вкладки Формат вы можете задать цвет заливки и контура текста элемента Легенда, а также выбрать один из готовых шаблонов, раскрыв галерею, расположенную в этой группе. Кроме того, вы можете произвести изменения в выделенной группе в диалоговом окне Формат ряда данных, который появляется при нажатии кнопки Формат выделенного фрагмента.

Таким образом изменяют свойства любого элемента диаграммы. В данном разделе мы забежали немного вперед и коснулись темы работы с графическими объектами, которая будет освещена в следующей главе. Тем не менее вы можете поэкспериментировать с различными элементами управления, расположенными на вкладке Формат. Интерфейс программы Excel достаточно дружелюбный, и вы без труда разберетесь в методах форматирования графических объектов диаграмм.

Вы всегда можете вернуть измененный элемент диаграммы в первоначальный вид. Для этого следует выделить его, а затем нажать кнопку Восстановить форматирование стиля, расположенную в группе Текущий фрагмент. Все изменения в выделенном фрагменте будут отменены.

Глава 9

Добавление изображений

Нередко документы Excel сопровождаются иллюстрациями. Это могут быть рисунки, просто украшающие документ, или графика, дополняющая информацию в таблице (фотографии, графики, схемы и т. д.). Из этой главы вы узнаете, как добавить на лист книги Excel графическое изображение и как изменить свойства рисунка.

МУЛЬТИМЕДИЙНЫЙ КУРС

Смотрите главу «Элементы графики на рабочих листах».

Добавление клипов Office

Программа Excel содержит встроенную библиотеку клипов, большую часть которой занимают графические изображения. Эта библиотека не является частью программы Excel, а входит в состав пакета Microsoft Office и доступна всем программам, входящим в этот макет (Word, Excel, PowerPoint и т. д.).

На языке Microsoft Office клип – это любой мультимедийный объект, который может быть добавлен в книгу Excel (видеоклип, графическое изображение или звуковой файл). Поэтому все файлы, содержащиеся в коллекции клипов Office, называются клипами. Мы же в этой главе поговорим о графических файлах.

Коллекция клипов Office содержит большое количество различных графических файлов, объединенных в категории (Спорт, Бизнес, Наука, Государство и т. д.). Так, в категории Спорт содержатся изображения спортсменов, спортивных снарядов и т. д., то есть изображения, относящиеся к спорту.

Кроме того, каждый клип коллекции снабжен одним или несколькими ключевыми словами, ассоциированными с тематикой картинки. Например, картинка с изображением яхты связана с ключевыми словами досуг, лодки, мореплавание, спорт, транспортные средства и т. д. Используя ключевые слова, вы можете быстро найти нужное вам изображение.

Добавим клип из коллекции Office на лист книги Excel.

1. Перейдите на вкладку Вставка ленты.

2. Нажмите кнопку Клип, расположенную в группе Иллюстрации. В правой части окна программы Excel появится панель Клип.

3. В поле Искать введите название категории клипов. Мы введем слово Спорт.

4. Нажмите кнопку Начать. На панели Клип появятся миниатюрные изображения графических файлов из категории Спорт (либо слово спорт содержится среди ключевых слов этих изображений) (рис. 9.1).

Рис. 9.1. Изображения с ключевым словом ЃбспортЃв на панели Клип

5. Дважды щелкните кнопкой мыши на нужной картинке. Мы выберем рисунок с изображением яхты. Изображение появится на листе Excel (рис. 9.2).

Рис. 9.2. Изображение добавлено на лист

Вы можете изменить положение рисунка на листе книги Excel, то есть перетащить его в любое другое место.

1. Установите указатель мыши на область рисунка, чтобы он принял вид четырех противоположно направленных стрелок.

2. Нажав и удерживая кнопку мыши, переместите указатель влево, вправо, вверх или вниз. Рисунок будет перемещаться вместе с указателем мыши.

3. В нужном месте отпустите кнопку мыши.

СОВЕТ

Чтобы отобразить на панели Клип все клипы коллекции Office, очистите поле Искать и нажмите кнопку Начать.

СОВЕТ

Чтобы создать копию рисунка на листе, переместите его, удерживая нажатой клавишу Ctrl.

Чтобы удалить рисунок с листа книги Excel, выполните следующие действия.

• Выделите рисунок, щелкнув на нем кнопкой мыши. По периметру рисунка должны появиться круглые и квадратные маркеры.

• Нажмите клавишу Delete. Рисунок будет удален.

Таким образом, вы можете добавлять рисунки из коллекции клипов Office и удалять их.

Добавление графических файлов

При всем разнообразии клипов в коллекции Office вы можете не найти подходящего рисунка. Программа Excel дает вам возможность добавить на лист какой-либо графический файл, расположенный на любом носителе.

Редактор Excel поддерживает огромное количество самых популярных графических форматов, среди которых такие, как BMP, GIF, JPEG, TIFF, PNG, EPS, WMF и др.

Если вы хотите добавить в таблицу графический файл формата, не поддерживаемого Excel, сначала преобразуйте его в один из вышеуказанных форматов в любом графическом редакторе или программе для работы с векторной графикой.

Кроме того, вы можете попробовать перенести в документ Excel изображение, используя буфер обмена Windows.

Добавим графический файл на лист книги Excel.

1. Убедитесь, что лента открыта на вкладке Вставка.

2. Нажмите кнопку Рисунок, расположенную в группе Иллюстрации. Появится диалоговое окно Вставка рисунка (рис. 9.3).

Рис. 9.3. Диалоговое окно Вставка рисунка

3. В раскрывающемся списке Папка выберите диск и папку, в которой содержится нужный графический файл.

4. Щелкните кнопкой мыши на миниатюрном изображении нужного файла и нажмите кнопку Вставить. Изображение будет добавлено на лист книги Excel.

Перемещение и копирование вставленных таким образом рисунков производится так же, как перемещение и копирование рисунков из коллекции клипов.

Изменение размеров и обрезка рисунков

Вне зависимости от того, добавили ли вы рисунок из коллекции клипов Office или из другого места, к изображениям на листе книги Excel применяются одинаковые методы изменения размеров и обрезки. Далее при описании этих методов, а также при применении эффектов и стилей к рисункам мы не будем делать различия между рисунками из коллекции клипов и рисунками, добавленными из других источников, поскольку никакой разницы между этими изображениями нет. Вся разница состоит лишь в методе их добавления на лист книги.

Чтобы изменить размеры любого рисунка на листе, нужно выполнить следующие действия.

1. Выделите рисунок на листе, щелкнув на нем кнопкой мыши. По углам рисунка появятся круглые маркеры, а по сторонам – квадратные.

2. Установите указатель мыши на один из круглых маркеров по углам рамки рисунка. Он примет вид двух противоположно направленных стрелок.

3. Нажав и удерживая кнопку мыши, перетащите указатель. В зависимости от того, в какую сторону вы перемещаете указатель мыши, размер рисунка будет увеличиваться или уменьшаться.

4. Отпустите кнопку мыши, когда добьетесь требуемых размеров рисунка.

Обратите внимание, что при таком изменении размера пропорции рисунка остаются неизменными. Ширина и высота рисунка изменяются пропорционально. Кроме того, при изменении размеров путем перетаскивания углового маркера размер трансформируется относительно противоположного угла, то есть противоположный угол остается на месте. Вы можете изменять размеры рисунка относительно его центра, если при перетаскивании углового маркера будете удерживать нажатой клавишу Ctrl.

Чтобы изменить только горизонтальный или вертикальный размер рисунка, перетащите с помощью мыши один из квадратных маркеров. При этом будет изменяться только ширина или высота рисунка, то есть будут изменены пропорции его сторон. Изображение рисунка в этом случае подвергнется искажению (будет растянуто или сжато).

Есть и другой способ изменить размер рисунка.

1. Выделите рисунок.

2. Перейдите на вкладку Формат ленты.

3. Установите значения высоты и ширины рисунка в соответствующих полях группы Размер в сантиметрах. Размеры рисунка будут изменены в соответствии с введенными вами значениями.

Вы также можете воспользоваться расширенными средствами изменения размера рисунка, расположенными в диалоговом окне Размер и свойства.

1. Выделите рисунок.

2. Нажмите кнопку, расположенную в правой нижней части группы Размер на вкладке Формат. Появится диалоговое окно Размер и свойства (рис. 9.4).

Рис. 9.4. Диалоговое окно Размер и свойства

3. Перейдите на вкладку Размер.

4. В полях Высота и Ширина, расположенных в группе Размер и поворот, установите нужные размеры рисунка.

5. Закройте диалоговое окно Размер и свойства.

ПРИМЕЧАНИЕ

Вы также можете изменить размеры рисунка в процентном отношении от первоначального размера. Для этого нужно изменить значения в полях Высота и Ширина в группе Масштаб. Однако, если установлен флажок Сохранять пропорции, вы можете изменять только одну величину (ширину или высоту), вторая будет автоматически изменяться пропорционально.

Мы описали три способа изменения размеров рисунка. Какой из этих способов выбрать, вы решите сами. Возможно, при разных обстоятельствах вы будете прибегать к разным методам изменения размеров.

Вы, наверное, обратили внимание на круглый зеленый маркер, расположенный чуть выше рамки рисунка. Он служит для поворота рисунка.

1. Установите указатель мыши на маркер поворота рисунка. Указатель примет вид круговой стрелки.

2. Нажав и удерживая левую кнопку мыши, переместите указатель вправо или влево. Рисунок будет поворачиваться.

3. Отпустите кнопку мыши, как только повернете рисунок на требуемый угол (рис. 9.5).

Рис. 9.5. Рисунок повернут

Нередки случаи, когда в документе (в нашем случае – на листе книги Excel) нужно разместить не весь рисунок, а только его фрагмент. Конечно, вы можете перед добавлением в документ обработать рисунок в любом графическом редакторе, «отрезав» от него лишние части и сохранив в отдельный файл, но Excel позволяет вам сделать это, не прибегая к помощи сторонних программ. Программа Excel содержит собственный инструмент обрезки изображений.

На рис. 9.6 вы видите изображение мяча и волейбольной сетки. Этот рисунок взят из коллекции клипов Office. Мы обрежем его так, чтобы отсечь сетку и оставить только мяч.

Рис. 9.6. Рисунок до обрезки

1. Выделите рисунок.

2. Нажмите кнопку Обрезка, расположенную в группе Размер вкладки Формат. По периметру рисунка появятся маркеры обрезки.

ПРИМЕЧАНИЕ

Вы можете более точно установить угол поворота рисунка в поле Поворот, расположенном на вкладке Размер диалогового окна Размер и свойства.

3. Перетаскивая границы рамки за маркеры обрезки (угловые или расположенные на сторонах рамки), добейтесь того, чтобы в рамке остался только нужный вам фрагмент (рис. 9.7).

Рис. 9.7. Рисунок после обрезки

4. Щелкните на кнопке Обрезка повторно, чтобы выключить инструмент обрезки.

Вы можете также обрезать рисунок, установив нужные значения в полях, расположенных в группе Обрезка вкладки Размер диалогового окна Размер и свойства.

Программа Excel «помнит» исходные размеры рисунка и его вид до обрезки, то есть в случае необходимости вы можете восстановить обрезанные фрагменты. Для этого достаточно выделить рисунок, выбрать инструмент Обрезка и растянуть его за маркеры обрезки. Ранее обрезанные фрагменты будут восстановлены.

Любые ранее сделанные изменения в рисунке вы можете отменить, вернув рисунок в первоначальный вид. Для этого следует выделить рисунок и нажать кнопку Сброс параметров рисунка. Все совершенные изменения (масштабирование и обрезка) будут отменены, а рисунок предстанет в том виде, в каком вы его добавили на лист книги.

Яркость, контрастность и цветовой тон рисунка

Конечно, программа Excel не может соперничать с графическими редакторами в плане обработки графических изображений, но все же несколько полезных инструментов для базовых операций с рисунками она содержит. Согласитесь, было бы не очень удобно запускать графический редактор, сохранять изображение в отдельный файл, чтобы всего лишь откорректировать яркость или контрастность рисунка. Приложение Excel поможет вам сделать это без помощи сторонних программ.

СОВЕТ

При перемещении указателя мыши по пунктам списка яркость изображения меняется. Поэтому визуально оцените яркость рисунка при том или ином значении в списке и выберите нужный пункт.

Изменим яркость и контрастность изображения.

1. Выделите рисунок на листе книги Excel.

2. Перейдите на вкладку Формат.

3. Нажмите кнопку Яркость, расположенную в группе Изменить. На экране появится список градаций яркости с шагом 10 %.

4. Выберите нужное значение яркости, указав на соответствующий пункт в списке.

5. Нажмите кнопку Контрастность, расположенную в группе Изменить. Вы увидите список градаций контрастности с шагом 10 %.

6. Выберите нужное значение контрастности, щелкнув кнопкой мыши на подходящем пункте в списке.

Не исключено, что в некоторых случаях шаг градации яркости и контрастности 10 % может показаться слишком большим. Например, при выборе значения яркости, равного +10%, рисунок может быть чрезмерно ярким, а при выборе 0% – темноватым. В этом случае потребуется более тонкая настройка яркости (или контрастности).

1. Убедитесь, что рисунок выделен.

2. Нажмите кнопку Яркость в группе Изменить вкладки Формат. Появится список градаций яркости.

3. Нажмите кнопку Параметры настройки рисунка в нижней части списка. Появится диалоговое окно Формат рисунка.

4. Перейдите в категорию Рисунок, щелкнув кнопкой мыши на одноименном пункте в списке, расположенном в левой части диалогового окна (рис. 9.8).

Рис. 9.8. Категория Рисунок диалогового окна Формат рисунка

5. Переместите диалоговое окно так, чтобы видеть рисунок на листе книги Excel.

6. С помощью ползунков Яркость и Контрастность установите подходящие значения яркости и контрастности. Все изменения тут же отображаются на рисунке.

7. Закройте диалоговое окно, нажав кнопку Закрыть.

Возможно, вы захотите изменить цветовую гамму рисунка. Программа Excel содержит несколько заготовок цветовых гамм. Кроме того, вы можете выбрать любой другой оттенок цветового тона рисунка.

1. Убедитесь, что рисунок выделен.

2. Нажмите кнопку Перекрасить, которая расположена в правой части диалогового окна Формат рисунка. Вы увидите галерею цветовых заготовок (рис. 9.9).

Рис. 9.9. Галерея цветовых заготовок

3. Выберите заготовку Оттенки серого, расположенную в группе Режимы цветов. Рисунок станет черно-белым с различными градациями оттенков серого цвета.

4. Выберите заготовку Сепия. Рисунок приобретет бледно-коричневые тона, присущие старым черно-белым фотографиям.

5. Выберите заготовку Черный и белый. В рисунке останутся только черные и белые цвета, при этом более светлые тона исходного рисунка превратятся в белый цвет, а более темные – в черный.

6. Поэкспериментируйте с остальными заготовками цветовых тонов.

Если ни одна заготовка вам не подходит, вы можете выбрать любой другой оттенок цветовой гаммы рисунка. Нажмите кнопку Перекрасить и в появившейся галерее выполните команду Другие варианты. Вы увидите палитру цветов, в которой следует указать нужный оттенок. Цветовой тон рисунка будет изменен в соответствии с выбранным вами цветом.

Вы можете любой участок рисунка с однородным цветом сделать прозрачным.

1. Убедитесь, что рисунок выделен.

2. Нажмите кнопку Перекрасить и в появившейся галерее выполните команду Установить прозрачный цвет. Указатель мыши изменится.

3. Щелкните кнопкой мыши на участке рисунка, который хотите сделать прозрачным. Цвет, на котором вы щелкнули кнопкой, станет прозрачным, то есть сетка листа книги Excel будет просвечивать через этот участок рисунка (рис. 9.10).

Рис. 9.10. Фон за яхтой сделан прозрачным

4. Чтобы сделать прозрачным другой цвет рисунка, выберите инструмент Установить прозрачный цвет и щелкните кнопкой мыши на другом цвете в рисунке. Этот цвет станет прозрачным, а цвет, который вы сделали прозрачным ранее, будет восстановлен.

Стили и эффекты

Этим возможности программы Excel по работе с графическими изображениями не ограничиваются. Вы можете придать рисунку особый стиль с помощью библиотеки готовых стилей и эффектов, а также изменить геометрическую форму рисунка.

Сначала изменим геометрическую форму рисунка на листе Excel.

1. Выделите рисунок.

2. Убедитесь, что на ленте открыта вкладка Формат.

3. Нажмите кнопку Форма рисунка, расположенную в группе Стили рисунков.

4. В появившейся галерее различных геометрических фигур щелкните кнопкой мыши на фигуре Овал в группе Основные фигуры. Рисунок приобретет овальную форму.

5. Откройте галерею геометрических фигур и из группы Выноски выберите фигуру Овальная выноска. Рисунок приобретет форму выноски (рис. 9.11).

Рис. 9.11. Рисунок в форме выноски

Таким образом, вы можете изменить геометрическую форму рисунка, выбрав подходящую фигуру в галерее, появляющейся при нажатии кнопки Форма рисунка.

Обведем видимый контур рисунка линией, а также изменим тип, цвет и толщину этой линии.

1. Выделите рисунок.

2. Щелкните на кнопке Граница рисунка, расположенной в группе Стили рисунков. На экране появится список команд, содержащий также палитру цветов.

3. Щелкните кнопкой мыши на нужном образце цвета на палитре, чтобы установить соответствующий цвет линии контура рисунка.

4. Нажмите кнопку Граница рисунка и в появившемся списке выполните команду Толщина. На экране появится список вариантов толщины линии контура.

5. Выберите подходящую толщину линии контура рисунка.

6. Снова нажмите кнопку Граница рисунка и на этот раз выполните команду Штрихи.

7. В появившемся списке выберите тип линии контура рисунка.

Теперь мы применим к рисунку стиль, который представляет собой совокупность эффектов рисунка, таких как Тень, Рельеф, Отражение, Сглаживание и т. д. Программа Excel содержит обширную галерею готовых стилей рисунков. Кроме того, вы можете изменить каждое из свойств эффекта рисунка по отдельности.

1. Выделите рисунок.

2. Раскройте галерею Дополнительные параметры, нажав кнопку, расположенную в правой нижней части набора образцов в группе Стили рисунков.

3. Установите указатель мыши на любом из образцов и посмотрите на рисунок. Его вид изменится в соответствии с выбранным стилем.

4. Переместите указатель мыши на любой другой образец. Вид рисунка изменится. Таким образом, не закрывая галерею стилей, вы сразу видите, как будет выглядеть ваш рисунок при применении того или иного стиля.

5. Чтобы выбрать стиль, щелкните кнопкой мыши на его образце в галерее (рис. 9.12).

Рис. 9.12. К рисунку применен стиль

Применение стиля – это самый быстрый способ изменить вид рисунка. Однако галерея стилей содержит ограниченное количество образцов, среди которых вы можете не найти подходящий. Чтобы придать рисунку желаемый вид, следует использовать эффекты.

Мы рассмотрим несколько эффектов, а с остальными вы поэкспериментируете сами.

1. Выделите рисунок.

2. Нажмите кнопку Эффекты для рисунка, расположенную в группе Стили рисунков вкладки Формат. Появится список категорий эффектов.

3. Установите указатель мыши на пункт Тень. Справа появится набор образцов настроек тени рисунка.

Вы можете выбрать любой из подходящих образцов настройки тени, но мы пойдем чуть дальше. Допустим, вас не устраивает ни одна заготовка.

4. Выполните команду Варианты тени, расположенную в нижней части набора образцов настроек тени. Появится диалоговое окно Формат рисунка, открытое в категории Тень (рис. 9.13).

Рис. 9.13. Категория Тень диалогового окна Формат рисунка

5. Установите цвет тени, нажав кнопку Цвет и выбрав на появившейся палитре подходящий цвет.

6. С помощью ползунка Прозрачность установите степень прозрачности тени. В крайнем левом положении ползунка тень полностью непрозрачная, в крайнем правом – полностью прозрачная.

7. Используя ползунок Размер, настройте размер тени (в процентах от размера рисунка).

8. Перемещая ползунок Размытие, задайте степень размытия тени.

9. С помощью ползунков Угол и Расстояние установите соответственно угол падения и расстояние от рисунка до его тени.

10. Закройте диалоговое окно, щелкнув на кнопке Закрыть.

Теперь придадим рисунку объемный вид.

• Нажмите кнопку Эффекты для рисунка и подведите указатель мыши к пункту Рельеф. Появится набор образцов настройки рельефа рисунка.

• Выберите подходящий образец, например Небольшой угол (название образца показывает всплывающая подсказка). По контуру рисунка появится фаска, создающая иллюзию объема.

ПРИМЕЧАНИЕ

Кроме того, вы можете установить особые параметры рельефа в диалоговом окне Формат рисунка, выполнив команду Параметры объема в нижней части набора образцов настройки рельефа.

Выбрав эффект Отражение, вы создадите эффект отражения рисунка. При этом набор образцов содержит разные настройки отражения с различной степенью прозрачности (рис. 9.14).

Рис. 9.14. Эффект Отражение

Эффект Поворот объемной фигуры позволяет повернуть рисунок в любой из трех плоскостей на любой угол. При применении этого эффекта вы можете воспользоваться как заготовками, так и элементами управления категории Поворот объемной фигуры диалогового окна Формат рисунка.

Поэкспериментируйте с остальными эффектами, применяя их к рисунку. Заметьте, что к одному и тому же рисунку можно применить несколько эффектов: добавить тень, рельеф, свечение или отражение. Чтобы отменить любые изменения в рисунках, следует нажать кнопку Отменить на Панели быстрого доступа либо кнопку Сброс параметров рисунка в группе Изменить.

Операции с несколькими рисунками

В программе Excel предусмотрена возможность работы с несколькими рисунками. При этом вы можете производить операции с этими рисунками (применять стили, эффекты, перемещать) как по отдельности, так и вместе. Кроме того, вы можете как сгруппировать несколько рисунков в один графический объект, так и разгруппировывать ранее объединенные рисунки.

1. Добавьте на чистый лист Excel два разных рисунка. Назовем их рисунками А и В.

2. Перетащите рисунок В на рисунок А так, чтобы первый немного перекрывал второй (рис. 9.15).

Рис. 9.15. Рисунок В наложен на рисунок А

3. Выделите рисунок А.

4. Щелкните на кнопке На передний план, расположенной в группе Упорядочить вкладки Формат. Положение рисунков на листе не изменилось, но теперь рисунок А расположен как бы поверх рисунка В (рис. 9.16).

Рис. 9.16. Рисунок А наложен на рисунок В

5. Нажмите кнопку На задний план. Рисунок А окажется снова под рисунком В.

Таким образом, вы можете располагать рисунки на листе «внахлест» и управлять их взаимным перекрытием.

Теперь мы произведем некоторые действия над обоими рисунками сразу.

1. Выделите рисунок А, щелкнув на нем кнопкой мыши.

2. Нажав и удерживая клавишу Shift, щелкните кнопкой мыши на рисунке В. Оба рисунка будут выделены.

3. Попробуйте перетащить любой из рисунков в другую часть листа. Второй рисунок будет перемещаться вместе с ним.

4. Попробуйте применить к любому из рисунков какой-либо стиль, и он будет применен к обоим рисункам.

До тех пор пока оба рисунка выделены, большинство действий, которые вы производите с одним рисунком, будут выполняться и с другим. Однако как только вы щелкнете кнопкой мыши на листе за пределами выделения рисунков, оно будет сброшено и вам придется выделять их заново.

Чтобы избежать частого выделения группы рисунков, следует их сгруппировать. Группировка превращает несколько рисунков в один графический объект, к которому вы можете применить любые свойства и эффекты.

1. Выделите рисунки А и В.

2. Щелкните правой кнопкой мыши в пределах выделенной области.

3. В появившемся контекстном меню выполните команду Группировать → Группировать. Рисунки будут сгруппированы.

Обратите внимание, что вокруг обоих рисунков появилась общая рамка с маркерами выделения (рис. 9.17). Теперь оба рисунка представляют собой единый графический объект. Вы можете это проверить, сбросив с него выделение и выделив вновь. Выделяться будут оба рисунка.

Рис. 9.17. Рисунки А и В сгруппированы

Попробуйте применить какие-либо стили или эффекты к сгруппированным рисункам. Все изменения будут касаться обоих рисунков.

Чтобы разгруппировать рисунки, достаточно просто выделить сгруппированный объект, нажать правую кнопку мыши и в появившемся меню выполнить команду Группировать → Разгруппировать.

В данной главе вы познакомились с основными методами добавления графических файлов в таблицу Excel. Теперь вы знаете, как можно изменить размеры изображения, обрезать его, а также применить к нему стили и эффекты. Используйте графические файлы для украшения ваших таблиц и для дополнения информации в таблице. Например, если вы создаете таблицу с техническими данными какого-либо прибора, дополните лист Excel фотографией этого прибора. Если вы приводите расчеты какой-либо схемы, приложите чертеж этой схемы и т. д.

Глава 10

Создание графики в Excel

В предыдущей главе мы рассмотрели работу с графическими изображениями, добавляемыми на лист книги Excel. В программе Excel, как и в некоторых других приложениях пакета Microsoft Office, предусмотрено также создание простых графических изображений собственными средствами. Кроме того, вы можете создавать красочные текстовые блоки средствами инструмента WordArt и различные схемы и структуры с помощью нового инструмента – SmartArt.

МУЛЬТИМЕДИЙНЫЙ КУРС

Смотрите главу «Элементы графики на рабочих листах».

Создание простой графики

Вы можете создавать простые графические объекты, используя простые геометрические фигуры, множество шаблонов которых представлено в галерее Фигуры. Можете изменять свойства каждой фигуры (форму, цвет, контур), а также добавлять к ним различные эффекты. Кроме того, внутри каждой фигуры вы можете поместить какой-либо текст. Применение графики, созданной таким образом, может быть довольно широким: все зависит от ваших потребностей и фантазии.

Добавим на лист фигуру.

1. Перейдите на вкладку Вставка ленты.

2. Нажмите кнопку Фигуры, расположенную в группе Иллюстрации. Появится галерея геометрических фигур (рис. 10.1).

Рис. 10.1. Галерея фигур

3. Щелкните кнопкой мыши на образце Прямоугольник. Галерея будет закрыта, а указатель мыши примет вид перекрестья.

4. Нажав и удерживая кнопку мыши, перетащите указатель по диагонали на листе книги Excel, затем отпустите кнопку. На листе появится изображение прямоугольника (рис. 10.2).

Рис. 10.2. Прямоугольник добавлен на лист

Обратите внимание, что при выделении фигуры по ее периметру появляются круглые и квадратные маркеры, а также маркер поворота. Мы рассматривали работу с этими маркерами в предыдущей главе. Назначение маркеров геометрической фигуры точно такое же.

Добавим на лист вторую фигуру.

1. Выделите добавленный прямоугольник.

2. Перейдите на вкладку Формат ленты.

3. Раскройте галерею фигур, расположенную в группе Вставить фигуры.

4. Выберите фигуру Стрелка вправо.

5. Нарисуйте выбранную фигуру на листе, перемещая указатель при нажатой левой кнопке мыши (рис. 10.3).

Рис. 10.3. На лист добавлена фигура Стрелка вправо

Обратите внимание, что добавленная вами фигура содержит два дополнительных желтых ромбовидных маркера. Они предназначены для изменения геометрических свойств фигуры.

Поочередно переместите оба желтых маркера в другие позиции. Геометрические свойства стрелки будут меняться: один из маркеров изменяет высоту хвостовой части стрелки, другой – длину треугольной части стрелки. Количество маркеров зависит от сложности геометрической фигуры: одни фигуры могут содержать только один желтый маркер, другие – два или более, а некоторые (как, например, прямоугольник) – ни одного.

Добавленные таким образом фигуры обладают большинством свойств графических изображений, многие из которых были описаны в предыдущей главе, поэтому не будем повторяться. Точно так же, как и графические изображения, вы можете перемещать фигуры на листе, изменять их размеры, группировать, накладывать друг на друга и изменять порядок наложения.

Изменим цвет добавленного на лист прямоугольника.

1. Выделите прямоугольник.

2. Перейдите на вкладку Формат ленты.

3. Нажмите кнопку Заливка фигуры, расположенную в группе Стили фигур. Появится список команд с палитрой цветов.

В появившемся списке известным вам способом можно выбрать сплошной цвет или градиентную заливку.

Попробуйте применить и другие способы заливки: текстуру или рисунок. В последнем случае программа предложит вам выбрать графическое изображение, используемое в качестве заливки фигуры.

Нажав кнопку Контур фигуры, расположенную в группе Стили фигур ленты, вы можете изменить свойства линии контура фигуры (цвет, толщину или тип).

Галерея стилей, расположенная в группе Стили фигур вкладки Формат, содержит множество готовых стилей, включающих в себя заливку, контур, эффекты объема, которые вы можете быстро применить к созданной фигуре.

Эффекты для фигур создаются так же, как и для графических изображений. Для этого вам следует нажать кнопку Эффекты для фигур, расположенную в группе Стили фигур вкладки Формат, выбрать нужный тип эффекта и образец. При необходимости вы можете изменить свойства эффектов в диалоговом окне Изменение формы.

Соединительные линии

При создании различных схем вам, возможно, потребуется соединить некоторые фигуры линиями или стрелками. Для этого в галерее фигур представлены образцы различных соединительных линий.

Для следующего примера вам понадобятся две фигуры, например прямоугольник и стрелка, которые мы создали в предыдущем разделе.

1. Раскройте галерею фигур, расположенную в группе Вставить фигуры вкладки Формат.

2. Выберите образец Линия, расположенный в группе Линии. Указатель мыши примет вид перекрестья.

3. Установите указатель мыши на прямоугольник. По сторонам прямоугольника появятся красные маркеры. К любому из этих маркеров вы можете «присоединить» линию.

4. Нажав и удерживая кнопку мыши на одном из красных маркеров прямоугольника, переместите указатель мыши на стрелку. Вокруг стрелки появятся красные маркеры.

5. Отпустите кнопку мыши на одном из красных маркеров стрелки. Между прямоугольником и стрелкой появится соединительная линия, а маркеры, которые соединяет эта линия, станут круглыми (рис. 10.4).

Рис. 10.4. Фигуры соединены линией

Давайте посмотрим, как ведет себя эта линия при перемещении любой из фигур.

• Переместите прямоугольник. Линия, закрепленная на его границе, перемещается вместе с прямоугольником.

• Переместите стрелку. Линия перемещается вместе со стрелкой.

Вы создали соединительную линию, которая как бы связывает две фигуры и перемещается вместе с ними. Данное свойство очень удобно при рисовании каких-либо схем.

Чтобы удалить соединительную линию, достаточно выделить ее щелчком кнопки мыши и нажать клавишу Delete.

Попробуйте самостоятельно соединить фигуры с помощью линии Скругленная соединительная линия. Результат будет тем же, только вид линии будет другим. Некоторые соединительные линии так же, как и фигуры, содержат желтый ромбовидный маркер, позволяющий изменить их форму.

Изменение формы фигуры

При изменении формы фигуры используют желтые ромбовидные маркеры, однако сфера их применения ограничена. Вы можете изменить геометрию фигуры в более широком диапазоне, преобразовав ее в полилинию.

1. Выделите прямоугольник.

2. Нажмите кнопку Изменить фигуру, расположенную в группе Вставить фигуры вкладки Формат.

3. В появившемся списке выполните команду Преобразовать в полилинию.

4. Вновь щелкните на кнопке Изменить фигуру и выполните команду Начать изменение узлов.

По периметру фигуры появятся маленькие черные маркеры, которые обозначают узлы полилинии, то есть места, где линия меняет свое направление. В нашем примере таких маркеров 4 – по углам прямоугольника.

5. Нажав и удерживая кнопку мыши на одном из маркеров, переместите угол внутрь прямоугольника. У вас должен получиться четырехугольник неправильной формы. При этом на сторонах, смежных с перемещенным углом, появились небольшие белые маркеры (рис. 10.5).

Рис. 10.5. Угол прямоугольника изменен

6. Попробуйте переместить один из белых маркеров. На стороне четырехугольника появится изгиб (рис. 10.6).

Рис. 10.6. Создание изгиба линии

7. Установите указатель мыши на любую сторону получившейся фигуры и щелкните правой кнопкой мыши.

8. В открывшемся контекстном меню выполните команду Добавить узел. В этой точке появится новый (черный) маркер узла.

9. Переместите добавленный узел с помощью его маркера.

Таким образом, добавляя новые узлы и изменяя положение черных и белых маркеров, вы можете придать вашей фигуре практически любую форму (рис. 10.7).

Рис. 10.7. Вы можете создать любую геометрическую фигуру

Такие методы создания геометрических фигур позаимствованы из редакторов векторной графики.

Добавление в фигуру текста

Почти в любую фигуру, созданную на листе книги Excel, можно поместить текст. Для следующего примера нарисуйте какую-либо фигуру (прямоугольник, ромб или круг).

1. Выделите созданную фигуру.

2. Нажмите кнопку Надпись, расположенную в группе Вставить фигуры вкладки Формат. Указатель мыши примет вид текстового курсора.

3. Щелкните кнопкой мыши внутри созданной фигуры. В фигуре появится текстовый курсор.

4. Введите нужный текст (рис. 10.8).

Рис. 10.8. В прямоугольник помещен текст

Методы форматирования текста внутри фигуры ничем не отличаются от методов форматирования текста в ячейках таблицы. Вы можете изменить шрифт, его размер и атрибуты, а также метод выравнивания. Текст перемещается вместе с фигурой. Таким образом, вы создали текстовый блок, форма которого зависит от выбранной вами фигуры.

К тексту в фигуре вы также можете применить стили WordArt, выбрав подходящий образец в галерее, расположенной в группе Стили WordArt вкладки Формат. Попробуйте самостоятельно применить несколько стилей и посмотрите на характер изменения свойств текста.

Измените свойства фигуры (стиль, цвет заливки), примените к ней эффекты, и вы увидите, что все изменения не отражаются на свойствах текста.

Если вы щелкнете правой кнопкой мыши на выделенном тексте в фигуре и выберете пункт Параметры анимации контекстного меню, появится диалоговое окно Параметры анимации, открытое в категории Надпись (рис. 10.9).

Рис. 10.9. Категория Надпись диалогового окна Параметры анимации

С помощью элементов управления, расположенных в этой категории, вы можете изменить тип выравнивания, размер внутренних полей, повернуть текст на 90 градусов или разместить его в нескольких столбцах.

В других категориях диалогового окна Параметры анимации доступны параметры для изменения цвета заливки и контура текста, для добавления к тексту тени и т. д.

Кроме того, вы можете создать красочную надпись с помощью инструмента WordArt, предназначенного для быстрого создания ярких и броских надписей, например заголовков. Библиотека стилей WordArt содержит форматированные образцы текста, к которым применены различные эффекты. Конечно, используя текстовые блоки, создаваемые при помощи фигур, вы самостоятельно можете создать любые надписи, выбрать для них цвет заливки и подходящие эффекты, но инструмент WordArt позволяет сделать это быстрее.

1. Перейдите на вкладку Вставка ленты.

2. Нажмите кнопку WordArt, расположенную в группе Текст. Появится галерея стилей WordArt (рис. 10.10).

Рис. 10.10. Галерея стилей WordArt

3. Щелкните кнопкой мыши на подходящем образце. Галерея будет закрыта, а на листе Excel появится объект WordArt.

4. Выделите текст, расположенный внутри рамки объекта WordArt, и введите свой (рис. 10.11).

Рис. 10.11. Объект WordArt на листе книги

К созданному объекту вы можете применить большинство стилей и эффектов, присущих графическим объектам, в любой момент изменить стиль текста WordArt, выбрав другой стиль в галерее WordArt. Кроме того, вы можете присвоить различные стили разным фрагментам текста объекта. Для этого следует просто выделить фрагмент текста и применить к нему стиль.

SmartArt

Инструмент SmartArt является новшеством в программах пакета Microsoft Office 2007. Этот инструмент позволяет в считанные минуты создать красочную схему, график, список или иллюстрированный циклический процесс, которые могут служить как украшением вашего документа, так и информационным блоком.

Инструмент SmartArt содержит множество заготовок, которые могут быть использованы в качестве иллюстраций к документам. Любую из заготовок вы можете править, добавлять в нее элементы или, наоборот, удалять, изменять свойства элементов, текст и т. д.

В качестве примера мы создадим выразительный список вкладок ленты программы Excel с кратким описанием назначения каждой из них. Не будем включать в этот список все вкладки, а ограничимся лишь тремя.

1. Создайте новую книгу Excel.

2. Перейдите на вкладку Вставка ленты.

3. Нажмите кнопку SmartArt, расположенную в группе Иллюстрации. Появится диалоговое окно Выбор рисунка SmartArt (рис. 10.12).

Рис. 10.12. Диалоговое окно Выбор рисунка SmartArt

4. В списке, расположенном в левой части диалогового окна, выберите категорию Список.

5. В правой части диалогового окна выберите образец Иерархический список.

6. Нажмите кнопку ОК. На листе появится объект SmartArt (рис. 10.13).

Рис. 10.13. Объект SmartArt на листе

Объект SmartArt представляет собой совокупность графических объектов, связанных друг с другом. Сначала вам предстоит изменить надписи в блоках SmartArt.

• Щелкните кнопкой мыши на верхнем блоке первого столбца и введите текст Главная. Это название первой вкладки ленты Excel.

• В поля, расположенных ниже, введите поочередно следующий текст: Буфер обмена и Форматирование (рис. 10.14). Обратите внимание, что размер текста адаптируется под размеры блока.

Рис. 10.14. Ваш текст в блоках SmartArt

Двух подчиненных блоков нам явно недостаточно, чтобы описать назначение вкладки Главная, поэтому нужно добавить блок.

1. Перейдите на вкладку Конструктор ленты.

2. Щелкните кнопкой мыши на левом нижнем блоке.

3. Нажмите кнопку Добавить фигуру, расположенную в группе Создать рисунок, и в появившемся списке выполните команду Добавить фигуру после. Под выделенной фигурой появится дополнительный блок (рис. 10.15).

Рис. 10.15. В первый столбец добавлен новый блок

4. Введите в появившийся блок текст Поиск и замена.

Создадим описание назначения второй вкладки ленты.

1. Щелкните кнопкой мыши на верхнем блоке второго столбца и введите текст Вставка. Это название второй вкладки ленты Excel.

2. В блоки, расположенных ниже, введите текст Иллюстрации и Диаграммы.

3. Способом, описанным выше, добавьте во второй столбец объекта SmartArt дополнительный блок и введите в него текст Связи.

Теперь нам предстоит создать описание третьей вкладки, но наш объект SmartArt содержит всего два столбца. Добавим новый столбец.

1. Выделите нижний блок второго столбца и нажмите кнопку Добавить фигуру вкладки Конструктор. Во втором столбце появится еще один подчиненный блок.

2. Нажмите кнопку Повысить уровень, расположенную в группе Создать рисунок вкладки Конструктор. Блок будет перемещен вверх и станет основанием третьего столбца (рис. 10.16).

Рис. 10.16. Новый блок первого уровня

3. Введите текст Разметка страницы в добавленный блок.

4. Создайте несколько блоков второго уровня в третьем столбце и введите в них текст Темы, Параметры страницы и Упорядочить.

Ваш объект SmartArt должен быть похож на изображенный на рис. 10.17.

Рис. 10.17. Готовый объект SmartArt

ПРИМЕЧАНИЕ

В данной схеме блоки объекта SmartArt имеют уровни: верхние блоки являются блоками первого уровня, а блоки, расположенные ниже, – второго, то есть подчиненными первому уровню.

Таким образом, добавляя новые блоки и выбирая для них уровень, вы создаете объект SmartArt с нужными уровнями подчинения. В свою очередь, вы можете создать не два, а несколько уровней подчинения. В некоторых шаблонах SmartArt при этом будут создаваться новые блоки, в нашем примере – в блоках второго уровня будет создаваться иерархический список.

Попробуйте самостоятельно добавить в список информацию о следующих двух вкладках ленты Excel. Как вы убедились, в создании объектов SmartArt нет ничего сложного: добавляете или удаляете стандартные блоки, присваиваете им уровень и вводите в них текст.

Вы можете полностью изменить макет объекта SmartArt, выбрав другой шаблон, при этом данные, которые вы уже указали в блоках, будут сохранены. Более того, в ряде случаев будет сохранена и структура подчиненности списка.

Выберите в галерее Макеты, расположенной на вкладке Конструктор, макет Вертикальный список. Вид вашего объекта полностью изменится, но структура подчиненности будет сохранена, несмотря на то что она представлена в несколько ином виде (рис. 10.18).

Рис. 10.18. Макет Вертикальный список

Выберите макет Целевой список, и вы увидите, что иерархия списка также сохранилась при полном изменении макета объекта SmartArt (рис. 10.19).

Рис. 10.19. Макет Целевой список

Теперь настало время придать объекту SmartArt подходящий вид.

1. Щелкните кнопкой мыши на рамке объекта SmartArt.

2. Перейдите на вкладку Конструктор.

3. Нажмите кнопку Изменить цвета, расположенную в группе Стили SmartArt, и в появившейся галерее выберите подходящую цветовую схему созданного вами объекта.

4. Откройте галерею Стили SmartArt и поэкспериментируйте, выбирая различные стили для созданного вами объекта. На рис. 10.20 представлен объект SmartArt с применением стиля Металлический.

Рис. 10.20. К объекту SmartArt применен стиль Металлический

Как мы уже говорили, объект SmartArt – это совокупность графических объектов, каждый блок и элемент которой – обычная геометрическая фигура (о них мы говорили в этой главе). Это значит, что вы можете изменить свойства любого компонента объекта SmartArt.

Щелкните кнопкой мыши на любом блоке созданного вами объекта, вокруг блока появятся маркеры изменения размера и вращения. Вы можете изменить размеры каждого блока и повернуть его на любой угол.

Вкладка Формат содержит все инструменты для изменения свойств выделенного элемента SmartArt. Вы можете изменить цвет блока, добавить эффекты, изменить тип, толщину и цвет контура и т. д. В данном случае вы работаете с блоком SmartArt как с обычными графическими объектами, которым посвящена эта глава. В дальнейшем вы можете править объект SmartArt в документе (изменять количество блоков, надписи, стили, макеты, цвета и т. д.). Однако если вы сохраните документ в формате одной из предыдущих версий Excel, объект SmartArt будет преобразован в обычный графический объект, что сделает невозможным его дальнейшую правку.

Использование графики в таблицах Excel значительно расширяет области применения этих документов: вы создаете документы, которые не ограничены одними лишь цифрами и расчетами. Различные схемы, чертежи, созданные с помощью графики, увеличат информативную ценность и наглядность ваших документов.

Глава 11

Печать, справочная система и некоторые настройки программы Excel

Теперь, когда мы уже поближе познакомились с программой Excel, рассмотрим некоторые вопросы, связанные с печатью документов, а также настройкой программы. Кроме того, разберемся, как работает справочная система, которая поможет вам в затруднительных ситуациях.

МУЛЬТИМЕДИЙНЫЙ КУРС

О печати документов смотрите в видеолекциях, содержащихся в главе «Темы в программе Microsoft Excel 2007. Настройка темы. Вывод данных печатного листа на печать».

Печать документа

Иногда требуется распечатать созданный документ, однако прежде его следует подготовить к печати.

Если вы хотите отправить на печать не весь лист, а отдельный фрагмент, нужно выполнить следующие действия.

1. Выделите диапазон, который должен быть напечатан.

2. Перейдите на вкладку Разметка страницы ленты.

3. Нажмите кнопку Область печати в группе Параметры страницы и в появившемся меню выполните команду Задать. По периметру выделенного диапазона появится пунктирная рамка, показывающая, какой фрагмент документа будет отправлен на принтер.

Чаще всего печатают документы на бумаге формата А4 – именно такой формат по умолчанию используется в программе Excel. Однако вы можете задать другой формат.

Чтобы выбрать формат бумаги, следует нажать кнопку Размер в группе Параметры страницы и в появившемся списке выбрать один из стандартных размеров бумаги. Если нужный формат в списке отсутствует, выполните команду Другие размеры страниц. Появится диалоговое окно Параметры страницы, открытое на вкладке Страница (рис. 11.1).

Рис. 11.1. Вкладка Страница диалогового окна Параметры страницы

В верхней части вкладки Страница диалогового окна Параметры страницы с помощью переключателя задают ориентацию страницы: книжная или альбомная.

В раскрывающемся списке Размер бумаги выбирают формат печатного листа. В списке представлено множество стандартных форматов, в том числе форматы конвертов, почтовых карточек и т. д.

В раскрывающемся списке Качество печати устанавливают разрешение, с которым будет распечатан документ.

Если таблица целиком не помещается на листе, вы можете уменьшить масштаб документа или вписать печатаемый фрагмент в заданное количество страниц. Например, если установить переключатель Масштаб в положение разместить не более чем на, а в поля, расположенные правее, ввести 1, то вся распечатываемая область документа будет масштабирована таким образом, чтобы поместиться на одной странице выбранного вами формата.

Рассмотрим вкладку Поля диалогового окна Параметры страницы. Почти все документы содержат поля – пустые участки по краям листа. Далеко не все принтеры могут печатать на всей площади листа, и это нужно учитывать. Кроме того, поля могут понадобиться, например, для подшивки документов. На вкладке Поля задают параметры полей документа (рис. 11.2).

Рис. 11.2. Вкладка Поля диалогового окна Параметры страницы

Здесь все просто: вам следует в соответствующих полях вкладки задать в сантиметрах отступы печатаемой области и колонтитулов от краев страниц.

Если установить флажок Горизонтально, печатаемый фрагмент будет расположен равноудаленно от левого и правого полей, в противном случае печатаемая область будет прижата к границе левого поля. Если установлен флажок Вертикально, печатаемый фрагмент центрируется относительно верхнего и нижнего поля.

Перейдем на вкладку Колонтитулы (рис. 11.3). Колонтитул – это информация, которая выводится в верхней или нижней (или и в верхней, и в нижней) части каждого листа. Примером колонтитула может быть номер страницы или название главы книги.

Рис. 11.3. Вкладка Колонтитулы диалогового окна Параметры страницы

Чтобы создать колонтитул, следует нажать кнопку Создать верхний колонтитул или Создать нижний колонтитул. При этом появится диалоговое окно Верхний колонтитул или Нижний колонтитул (рис. 11.4).

Рис. 11.4. Диалоговое окно Верхний колонтитул

В верхней и нижней части листа колонтитул может содержать три составляющие, которые размещаются в левой, средней и правой части, причем в каждой части можно добавить несколько составляющих. Выше расположены кнопки, с помощью которых в колонтитулы вставляется нужная информация.

Например, чтобы в левую часть верхнего колонтитула добавить информацию о текущей странице, нужно установить курсор ввода в поле Слева, а затем нажать кнопку Вставить номер страницы (вторая слева кнопка). В поле Слева появится значение &[Страница], но при печати документа в левой верхней части страницы будет выводиться не это значение, а актуальный номер страницы.

С помощью кнопок вы можете вставить в колонтитулы следующую служебную информацию:

• номер текущей страницы;

• общее количество страниц документа;

• текущую дату;

• текущее время;

• путь к печатаемому файлу;

• имя файла;

• имя листа;

• рисунок.

В любое из полей можно ввести собственный текст, который будет отображаться в колонтитулах.

Чтобы вывести на печать подготовленный документ, нужно нажать Кнопку «Office» и в появившемся меню выполнить команду Печать_Быстрая печать.

Документ будет распечатан на принтере, который является принтером по умолчанию.

Если требуется распечатать документ на другом принтере или задать особые параметры печати, следует в меню Кнопки «Office» выполнить команду Печать → Печать. При этом появится диалоговое окно Печать (рис. 11.5).

Рис. 11.5. Диалоговое окно Печать

В раскрывающемся списке Имя выберите принтер, на который нужно отправить документ. Нажав кнопку Свойства, вы отобразите диалоговое окно свойств принтера, в котором изменяются те или иные параметры печати. Набор параметров у разных принтеров может различаться.

В поле Число копий указывают количество копий документа, которое требуется напечатать. При этом на принтер сначала будет выведено указанное вами количество первых листов документа, потом такое же количество вторых листов и т. д. Если же установить флажок Разобрать по копиям, то сначала будет напечатана первая копия всего документа, потом вторая и т. д.

Если требуется напечатать определенный диапазон страниц документа, то переключатель Печатать нужно установить в положение страницы и в полях, расположенных правее, указать начальную и конечную страницу печатаемого диапазона.

Обратите внимание на переключатель Вывести на печать. С помощью данного переключателя задают область печати.

• Всю книгу. Будет распечатана вся книга.

• Выделенные листы. Будут распечатаны только выделенные листы (чтобы выделить несколько листов, следует, удерживая клавишу Ctrl, щелкнуть кнопкой мыши на их ярлыках).

• Выделенный диапазон. Будет распечатан только предварительно выделенный на листе диапазон ячеек.

• Таблицу. На печать будет выведена только таблица. Данная позиция переключателя становится активной, только если лист содержит таблицу.

Нажав кнопку Просмотр, вы отобразите окно предварительного просмотра, в котором будет представлен ваш документ так, как он будет выглядеть на бумаге (рис. 11.6).

Рис. 11.6. Окно предварительного просмотра

В окне предварительного просмотра можно также вызвать диалоговое окно Параметры страницы и внести необходимые коррективы.

Чтобы отправить документ на принтер, следует нажать кнопку Печать в окне предварительного просмотра или такую же кнопку в диалоговом окне Печать.

Справочная система программы Excel

В версии 2007 программы Excel значительно улучшена справочная система: она содержит ответы почти на все вопросы, которые могут у вас возникнуть в ходе работы над документами Excel. При наличии доступа к Интернету вы получаете дополнительные возможности справочной системы.

Чтобы загрузить справочную систему, нужно нажать круглую кнопку со знаком вопроса в правой части ленты или клавишу F1. Появится окно справочной системы.

В правой части строки состояния окна справочной системы находится кнопка, нажав которую, вы можете выбрать режим работы справки:

• Показать содержимое с веб-узла Office Online. Дополнительная справочная информация будет загружена с сервера Microsoft (требуется подключение к Интернету).

• Показать содержимое только с данного компьютера. Справочная информация будет выводить только те материалы, которые установлены вместе с программой (рис. 11.7).

Рис. 11.7. Выбор режима работы справочной системы

В окне справочной системы содержатся ссылки на категории справки. Например, щелкнув кнопкой мыши на ссылке Новые возможности, вы отобразите информацию о новшествах версии 2007 программы Excel. В свою очередь, некоторые ссылки могут вести к вложенным ссылкам, с помощью которых требуется конкретизировать запрашиваемую информацию.

Рассмотрим на примере, как получить информацию о логической функции ЕСЛИ.

1. Щелкните кнопкой мыши на ссылке Справочник по функциям.

2. В появившемся списке категорий функций перейдите по ссылке Логические функции. Отобразится список функций категории Логические.

3. Щелкните кнопкой мыши на ссылке ЕСЛИ. В окне справочной системы отобразится подробнейшая информация о назначении и использовании функции, снабженная четырьмя практическими примерами (рис. 11.8).

Рис. 11.8. Раздел справочной системы, посвященный функции ЕСЛИ

Чтобы перейти на стартовую страницу, щелкните кнопкой мыши на ссылке Домашняя страница Excel, расположенной в верхней части окна справочной системы.

Кроме того, вы можете найти нужную информацию, используя поисковую систему. Для этого нужно ввести ключевое (искомое) слово в поле, расположенное в верхней части окна справочной системы. Например, чтобы найти информацию о логической функции ЕСЛИ, следует в поле поиска ввести слово ЕСЛИ и нажать кнопку Поиск. Отобразятся ссылки на все статьи справочной системы, в которых встречается указанное вами ключевое слово (рис. 11.9).

Рис. 11.9. Результат поиска по ключевому слову

Среди ссылок вы видите ссылку ЕСЛИ, которая ведет к информации о назначении и использовании данной функции.

Если нажать кнопку Показать оглавление в верхней части окна справочной системы (вторая справа кнопка), в левой части данного окна появится панель с древовидным списком разделов справки. Используя данную панель, можно быстро найти интересующую вас информацию.

О некоторых настройках Excel

В процессе работы мы неоднократно обращались к диалоговому окну Параметры Excel. Напомним, что данное диалоговое окно вызывают кнопкой Параметры Excel в меню Кнопки «Office».

Диалоговое окно Параметры Excel содержит несколько категорий, которые выбирают в левой его части. При выборе категории содержимое правой части диалогового окна меняется – отображаются элементы управления для настройки параметров выбранной категории.

В категории Основные настраивают общие параметры программы, например назначают тип и размер шрифта, используемый в новом документе по умолчанию, указывают количество листов книги, создаваемое по умолчанию (рис. 11.10).

Рис. 11.10. Категория настроек Основные

Кроме того, используя настройки категории Основные, можно установить стиль всплывающих подсказок, цветовую схему окна программы, изменить или создать новые списки автозаполнения и т. д.

В категории Формулы расположены параметры, относящиеся к формулам, функциям и различным вычислениям. Здесь, как мы уже отмечали, задают формат адреса ячейки (А1 или R1C1), параметры вычисления (автоматически или вручную), правила контроля ошибок и другие параметры (рис. 11.11).

Рис. 11.11. Категория настроек Формулы

В категории Правописание устанавливают параметры контроля правописания и автозамены. Можно выбрать словарь, который будет использоваться для проверки правописания, и задать некоторые другие параметры.

В категории Сохранение задают режим и интервал автоматического сохранения документа, а также указывают папки, в которые по умолчанию сохраняются документы и помещаются автоматически сохраненные файлы.

В категории Дополнительно настраивают множество параметров общего характера (рис. 11.12). Например, вы можете изменить направление передачи фокуса ввода при нажатии клавиши Enter (по умолчанию – вниз), включить режим оповещения перед процедурами, которые могут занять длительное время, изменить знак разделителя дробной и целой части числа или разрядов в числе и т. д.

Рис. 11.12. Категория настроек Дополнительно

Все элементы управления диалогового окна имеют достаточно подробное описание, поэтому настройка параметров в диалоговом окне Параметры Excel не вызовет у вас никаких трудностей. По этой причине не буду описывать остальные категории настроек.

В случае если вы все же столкнетесь с непонятными настройками, то нажмите кнопку со знаком вопроса в правом верхнем углу диалогового окна Параметры Excel. Появится окно справочной системы, в котором автоматически будет загружен раздел справки, освещающий активную в данный момент категорию настроек.

Заключение

В книге, конечно, освещены не все возможности и нюансы работы с программой Excel. Любое практическое руководство предназначено для того, чтобы дать представление об основных (базовых) приемах работы. Опыт и мастерство работы с большинством программ приобретается уже при самостоятельной работе.

Как уже неоднократно отмечалось, интерфейс программы Excel достаточно дружелюбный и интуитивно понятный. Возможно, в процессе чтения этой книги и выполнения практических процедур вы уже догадывались, какую кнопку следует нажать и какую команду выполнить, еще до получения соответствующих указаний. В этом нет ничего удивительного. С каждой новой версией пакета Office компания Microsoft старается максимально приблизить пользователя к своим продуктам, делая интерфейс программ более понятным и доступным.

Кроме того, с каждой новой версией пакета Microsoft Office более понятной и доступной становится и справочная система. Справочная система программы Excel 2007 максимально подробно освещает все аспекты работы с электронными таблицами, а при наличии соединения с сетью Интернет возможности справочной системы становятся буквально безграничными. К вашим услугам подробнейшая информация о любой функции или настройке программы, снабженная конкретными примерами, которые вы тут же можете применить в своем документе и посмотреть, как работает та или иная функция. Используйте мощь справочной системы, если что-то в этой книге вам показалось не совсем понятным.

И наконец, не бойтесь экспериментировать и пробовать. Настоящие знания и опыт приходят только при самостоятельной работе. Результат любого неудавшегося эксперимента можно отменить, нажав кнопку Отменить на Панели быстрого доступа. Сохраняйте документ перед тем, как попробовать применить к данным какую-то неизвестную вам функцию или операцию. Даже если вы полностью испортите свою таблицу, вы сможете загрузить ранее сохраненный файл. Пробуйте, пробуйте и еще раз пробуйте. И у вас обязательно все получится. Я уверен, что программа Excel станет вашим ценным помощником во многих делах.
